Die Prepare-Phase legt die Parameter für einen CAM Assist-Lauf fest. Sie umfasst Steuerungen für die verwendeten Setups, die erforderlichen Operationstypen und die erweiterten Parameter für jede Operation.
Inhalt
Vorbereitungsfeld - Grundlagenmodus
Vorbereitungsfeld - Expertenmodus
Vor dem Ausführen von CAM Assist verwenden Sie Prepare, um Einzelheiten für die Strategie-Generierungsanfrage anzugeben. Dazu gehört die Definition der verwendeten Maschine und des Modus, Materialien, Werkzeugbibliotheken und anderer Kontextinformationen. Darüber hinaus ermöglicht die Prepare-Phase eine feine Steuerung darüber, welche Operationstypen ausgegeben werden und welche Setups berücksichtigt werden sollen.
Für Benutzer von CAM Assist v1 ist die Prepare-Phase analog zu dem CAM Assist-Dialogfeld, das zur Steuerung eines CAM Assist-Laufs verwendet wird.
Workflow
Die Prepare-Phase wird nach erfolgreich abgeschlossenen Assess-Phase geladen und aktualisiert den Bildschirm, um die Steuerungen bereitzustellen, die Sie verwenden können, um den CAM Assist-Lauf zu bestimmen. In der Sitzung werden Maschinen, Materialien und Werkzeugbibliotheken analysiert und angezeigt.
Der Fortschritt bis zur Programmgenerierung und zur Analyse-Phase wird erreicht, indem Sie die Schaltfläche Run CAM Assist drücken, die aktiviert wird, sobald gültige Auswahlmöglichkeiten für Maschinen, Material und Werkzeugbibliotheken getroffen wurden.
Layout
Der Prepare-Bildschirm spiegelt den der Assess-Phase wider, wobei sich auf der linken Seite des Bildschirms ein Kontextfeld und auf der rechten Seite eine große Visualisierung des Szenarios befindet. Eine zusätzliche Menüleiste wird oben auf dem Bildschirm angezeigt, um den ausgewählten Bearbeitungsmodus, die Maschine, das Material und die verwendeten Werkzeugbibliotheken anzuzeigen.
Das Prepare-Feld listet die Setups auf, die CAM Assist bereitgestellt hat; bietet Kontrolle darüber, welche Setups verwendet werden; und enthält einen Schalter für die erweiterte Ansicht, um detaillierte Steuerungen für den CAM Assist-Lauf anzuzeigen.
Vorbereitungsfeld
Grundlagenmodus
Im Grundlagenmodus (wenn der Schalter für den Expertenmodus deaktiviert ist) zeigt das Vorbereitungsfeld jedes Setup an, das CAM Assist aus dem CAM-Paket bereitgestellt hat. Weitere Informationen dazu, wie Setups mit jedem unterstützten CAM-Paket verbunden sind, finden Sie auf dieser Seite.
Der Grundlagenmodus bietet die wesentlichen minimalen Kontrollen zur Einrichtung des CAM Assist-Laufs.
Jedes Setup-Feld umfasst Steuerungen zum:
- Ein- oder Ausschließen eines Setups vom CAM Assist-Lauf
- Visualisieren der Setup-Orientierung und der Körper
- Erweitern oder Minimieren des Setup-Feldes
- Auswählen von Spannkörpern, derzeit angezeigte Anzahl der Körper
- Auswählen von Vermeidungsgeometrien
- Definieren der Spannsicherheit
Ein- oder Ausschließen eines Setups vom CAM Assist-Lauf
Wählen Sie das Kontrollkästchen rechts vom Setup-Namen aus, um das Setup im CAM Assist-Lauf einzuschließen.
| Setup im CAM Assist-Lauf einfügen | |
| Setup vom CAM Assist-Lauf ausschließen |
Zum Beispiel haben Sie möglicherweise Setups für mehrstufige Operationen in Ihrem CAM-Paket erstellt. Das Abwählen derjenigen, die für die aktuelle Phase nicht gelten, erfolgt hier.
Auswählen von Spannkörpern
CAM Assist verwendet Spannkörper beim Generieren des Programms. Werkzeuge dürfen sich nicht innerhalb einer definierten Toleranz zu einem Spannkörper nähern.
Wenn Vorrichtungen/Spannmittel im CAM-Paket festgelegt sind, wird CAM Assist diese Beziehungen übernehmen.

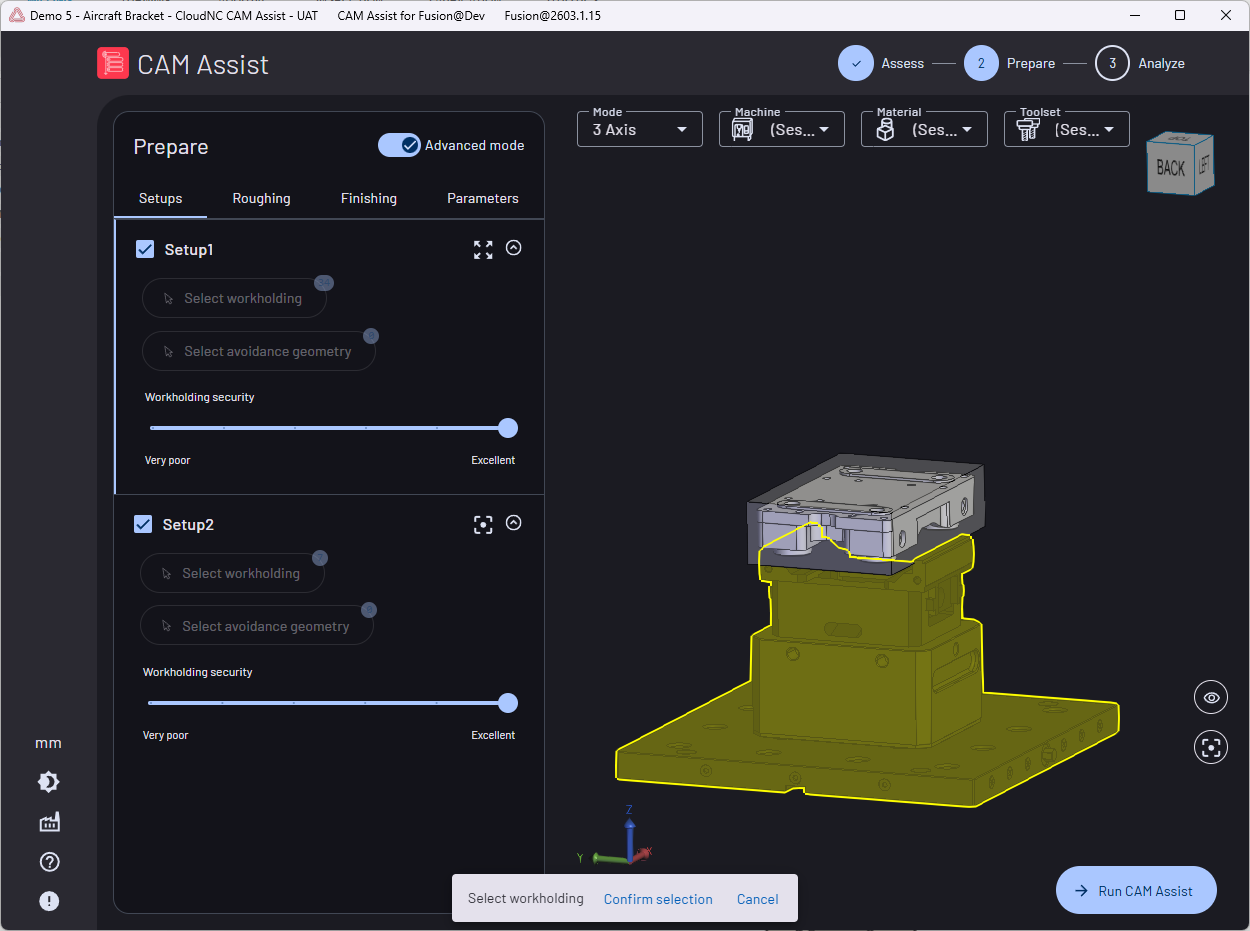

Wenn Änderungen an den Spannkörpern erforderlich sind, klicken Sie auf die Schaltfläche Select workholding, um die als Spannmittel für das aktuelle Setup identifizierten Körper zu verfeinern. Wenn Sie darauf klicken, werden alle Körper transparent angezeigt und die ausgewählten Spannkörper im Setup werden gelb eingefärbt.
Das Klicken auf einen beliebigen Körper in der Szene definiert ihn (oder entfernt ihn) als Spannkörper für das aktuelle Setup.
HINWEIS - Die Auswahl des Spannmittels ändert die aktive Ansicht, um Körper aus allen Setups anzuzeigen. Verwenden Sie die Steuerelemente zur Sichtbarkeit von Setups, um die Ansicht nach Bedarf zu verfeinern.
Im Bestätigungsfeld am unteren Rand der Seite klicken Sie auf Confirm selection, um die derzeit farbigen Körper als Spannmittel für das aktuelle Setup zu speichern, oder klicken Sie auf Cancel, um alle Änderungen zu verwerfen. Die neben der Schaltfläche angezeigte Zahl aktualisiert sich mit der neuen Anzahl der ausgewählten Körper.
- Diese Funktionalität betrifft nur das aktuelle Setup
- Der gleiche Körper kann in mehreren Setups als Spannmittel definiert werden
Auswählen von Vermeidungsgeometrien
CAM Assist verwendet Vermeidungsgeometrien, um Werkzeugwege im Programm zu begrenzen. Bestimmte Werkzeugwegtypen wie das Bohren dürfen eine Vermeidungsgeometrie durchbrechen.
Klicken Sie auf die Schaltfläche Select avoidance geometry, um die als Vermeidungsgeometrien für das aktuelle Setup identifizierten Körper zu verfeinern. Wenn Sie darauf klicken, werden alle Körper transparent angezeigt und die ausgewählten Vermeidungsgeometrien im Setup werden gelb eingefärbt.
HINWEIS - Die Auswahl der Vermeidungsgeometrie ändert die aktive Ansicht, um Körper aus allen Setups anzuzeigen. Verwenden Sie die Steuerelemente zur Sichtbarkeit von Setups, um die Ansicht nach Bedarf zu verfeinern.
Das Klicken auf einen beliebigen Körper in der Szene definiert ihn (oder entfernt ihn) als Vermeidungsgeometrie für das aktuelle Setup.
Klicken Sie auf Confirm selection, um die derzeit farbigen Körper als Vermeidungsgeometrie für das aktuelle Setup zu speichern, oder klicken Sie auf Cancel, um alle Änderungen zu verwerfen. Die neben der Schaltfläche angezeigte Zahl aktualisiert sich mit der neuen Anzahl der ausgewählten Körper.
- Diese Funktionalität betrifft nur das aktuelle Setup
- Der gleiche Körper kann in mehreren Setups als Vermeidungsgeometrie definiert werden
- Der gleiche Körper kann in mehreren Setups sowohl als Spannmittel als auch als Vermeidungsgeometrie definiert werden
Definieren der Spannsicherheit
Die Spannsicherheit beeinflusst die von der KI gegebenen Empfehlungen für Schneidparameter für das Setup. Eine Reduzierung des Sicherheitsniveaus beschränkt die maximal zulässigen Schnittkräfte, die prognostiziert werden. Der Wertebereich dieser Steuerung reicht von 50N (sehr schlecht) bis 3.000N (exzellent).
Verwenden Sie den abgestuften Schieberegler, um die Spannsicherheit für jedes Setup festzulegen. Beispielsweise kann die Spannsicherheit für ein Programm mit zwei Operationen in einem Schraubstock ganz nach rechts auf 3.000N eingestellt werden, aber für die zweite Operation kann sie niedriger (1.000N) eingestellt werden, um einen etwas unsicheren Griff des Teils im Schraubstock zu berücksichtigen.
Expertenmodus
Wenn eine genauere Definition für die Vorbereitung der Datei erforderlich ist, aktivieren Sie den Schalter für den Expertenmodus.
Wenn aktiv, werden die folgenden Registerkarten oben im Vorbereitungsfeld angezeigt:
- Setup - Liste der an CAM Assist übergebenen Setups (dieser Ansicht entspricht der Grundlagenmodus)
- Rohbearbeitung - Detaillierte Rohbearbeitungsoptionen
- Fertigung - Detaillierte Fertigungsoptionen
- Parameter - Kontrolle darüber, welche Werkzeugwegtypen zurückgegeben werden
Rohbearbeitungsoptionen
|
Fertigungsoptionen
|
