Skæring af fuld bredde slots, hvor værktøjet er begravet på begge sider. Da slotbredden er fastsat af værktøjet, vises skærens bredde som en udlæsning snarere end noget, du indstiller. En Ramping-fane dækker indføringsbevægelser, hvor det er relevant.
Typiske værktøjer
Endemøller

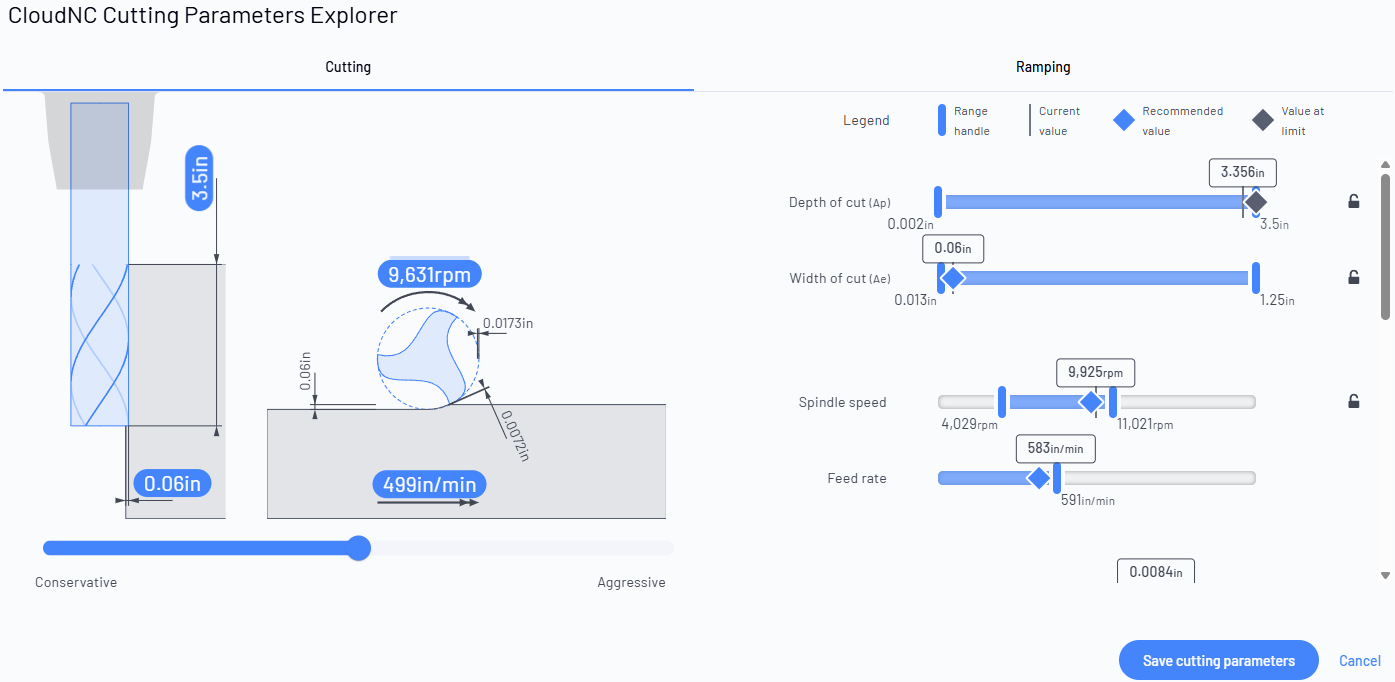

Kontroller vist til denne operation
Justerbare rækker er skyder, du kan begrænse (træk i områdehåndtagene, indtast en værdi eller lås den).
Udlæsning rækker opdateres automatisk, når du ændrer de andre — de viser dig effekten, men du indstiller dem ikke direkte.
Skær-fane
Dybdemåling(Ap)
Justerbar
mm / in
Hvor dybt værktøjet går ind i materialet langs sin akse ved hver passage.
Hvorfor det betyder noget: Den største faktor for, hvor meget metal du fjerner pr. passage. Dybere snit fjerner materialet hurtigere, men øger skærekraft, varme og værktøjsafvigelse — presser du for langt, får du vibrationer, dårlig finish eller et brækket værktøj.
Skærens bredde(Ae)
Justerbar
mm / in
Hvor meget af værktøjets diameter er engageret sidelæns i materialet (overtrædelsen).
Hvorfor det betyder noget: Arbejder hånd i hånd med dybdemåling for at fastsætte skærelasten. En bredere engagement fjerner mere pr. passage, men øger sidekraften på værktøjet og delen.
Værktøjsafvigelse(median)
Justerbar
mikroner / thou
Hvor langt værktøjets spids forventes at bøje væk under skærekraft.
Hvorfor det betyder noget: Et bølgende værktøj skærer, hvor det ikke skal — resultatet er tabt nøjagtighed, skrå vægge og vibrationer. At stramme denne grænse beskytter dimensionel nøjagtighed og finish, især med lange eller slanke værktøjer.
Brudpunkt
Justerbar
%
Hvor tæt skærekraften er på det niveau, der ville skade eller knække værktøjet, vist som en procentdel af den sikre grænse.
Hvorfor det betyder noget: Din sikkerhedsmargin mod et brækket værktøj. 100% betyder, at du er lige på kanten — at holde dette lavere bytter lidt hastighed for meget psykisk ro.
Materialefjerningshastighed
Udlæsning
cm³/min / in³/min
Volumen af det materiale, der fjernes af skæret hvert minut.
Hvorfor det betyder noget: En produktivitetsudlæsning, ikke noget du indstiller direkte. Se den stige, når du gør de andre indstillinger mere aggressive — det er det hovedtal, der viser, hvor hurtigt en grov bearbejdning vil køre.
Sikkerhed i arbejdsfastgørelse
Justerbar
N / lbf
Denne sidekraft, som skæret udøver på delen og fastgørelsen, der holder den.
Hvorfor det betyder noget: Hvis denne kraft bliver for høj, kan den trække delen ud af spændet eller fastgørelsen midt i skæringen. At stramme den holder let-spændte eller akavede opsætninger sikre.
Fremførsel pr. tand
Udlæsning
mm/tand
Tykkelsen af den chips, hver individuel skærekant tager, når den passerer gennem materialet.
Hvorfor det betyder noget: Den grundlæggende sundhedsmåling af et snit. For lavt, og kanterne gnider i stedet for at skære (hurtig slid, varme); for højt, og du overbelaster kanten. En udlæsning her, som de andre indstillinger bygger på.
Chipbelastning
Justerbar
mm / in
Tykkelsen af chipsene, der fjernes.
Hvorfor det betyder noget: Påvirker værktøjets levetid, varme og finish. Udforskeren holder det i et sundt område for værktøjet og materialet; begræns det, hvis du har en foretrukken chipbelastning for dit værktøj.
Fremførselshastighed
Justerbar
mm/min
Hvor hurtigt værktøjet bevæger sig gennem materialet (bordfod).
Hvorfor det betyder noget: Den hastighed, du faktisk føler på værkstedet. Hurtigere fodringer afslutter jobbet hurtigere, men øger skærekraft, varme og belastningen på værktøjet.
Overfladehastighed
Justerbar
m/min / ft/min
Hastigheden af skærekanten, mens den passerer materialet (skærehastighed, Vc).
Hvorfor det betyder noget: Fastsat af materialet og værktøjsbelægningen — det er hoveddrivkraften for skærevarmen og værktøjets levetid. Sammen med værktøjets diameter bestemmer det spindelhastigheden.
Spindelhastighed
Justerbar
rpm
Hvor hurtigt spindlen drejer.
Hvorfor det betyder noget: Afledt fra overfladehastigheden og værktøjets diameter. Begræns det, hvis din maskine har et optimalt punkt eller et maksimum, du skal respektere.
Spindeleffekt(median)
Justerbar
kW / hp
Den gennemsnitlige effekt, skæringen tegner fra spindlen.
Hvorfor det betyder noget: Skal forblive inden for, hvad din maskines spindle kan levere. At sænke grænsen holder tungere snit inden for rækkevidde af mindre maskiner.
Spindelmoment
Justerbar
Nm / ft lb
Den vridende kraft ved spindlen.
Hvorfor det betyder noget: Betydeligst for tunge snit ved lav rpm, hvor moment snarere end effekt er grænsen. Hold det inden for din maskines momentkurve.
Ramping-fane
Dybdemåling(Ap)
Udlæsning
mm / in
Hvor dybt værktøjet går ind i materialet langs sin akse ved hver passage.
Hvorfor det betyder noget: Den største faktor for, hvor meget metal du fjerner pr. passage. Dybere snit fjerner materialet hurtigere, men øger skærekraft, varme og værktøjsafvigelse — presser du for langt, får du vibrationer, dårlig finish eller et brækket værktøj.
Skærens bredde(Ae)
Udlæsning
mm / in
Hvor meget af værktøjets diameter er engageret sidelæns i materialet (overtrædelsen).
Hvorfor det betyder noget: Arbejder hånd i hånd med dybdemåling for at fastsætte skærelasten. En bredere engagement fjerner mere pr. passage, men øger sidekraften på værktøjet og delen.
