I Analyse-faserne i CAM Assist er det muligt at tilføje en afslutningsoperation.
At tilføje en operation er nyttigt, hvis du har flader, der forbliver Udelukkede på grund af redigering af strategi, eller hvis der er alternative bearbejdningsstrategier, der kræves.
Bemærk - At tilføje operationer til et færdigt program indebærer nogle risici for stabiliteten af det samlede output. Regenerering kan være nødvendig, når redigering passerer visse tærskler.

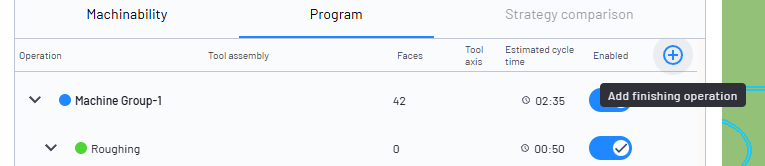

For at tilføje en afslutningsoperation, klik på Add finishing operation-knappen i headeren af Program-visningen.

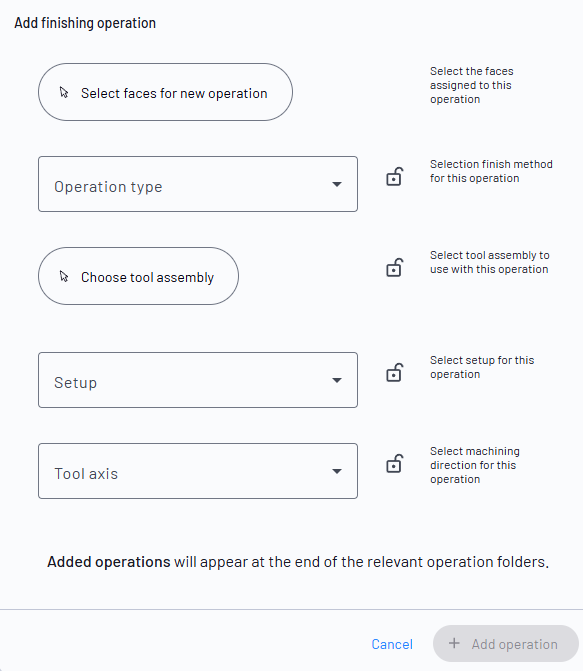

Når den er valgt, vises panelet Tilføj afslutningsoperation:
Udfyld oplysningerne i panelet for at tilføje en operation.
- Vælg flader til operation - Klik på knappen Select faces for new operation,
-

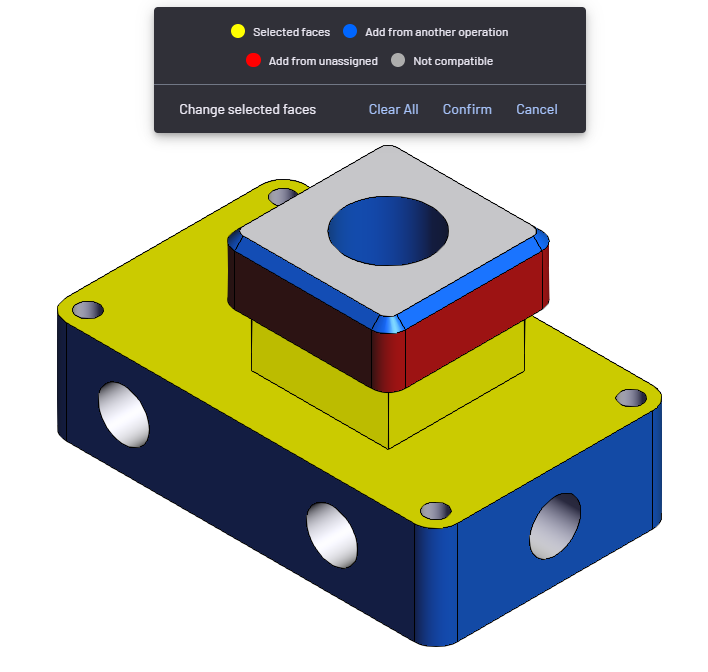

Vælg fladerne på emnet - I 3D-visningen skal du vælge fladerne til at tilføje eller fjerne fra emnet. Nogle valgmuligheder er ikke tilgængelige. Brug de farvekodede flader for at hjælpe med valgene.
- Gul - Valgte flader - Aktuelt valgte flader
- Blå - Tilføj fra en anden operation - Flader, der aktuelt er i en anden operation, men gyldige for den aktuelle operation (valgfrit, at vælge disse flader vil flytte fladen til den aktuelle operation)
- Rød - Tilføj fra uanviste - Tilgængelige flader, der ikke aktuelt er tildelt nogen operation
- Grå - Ikke kompatibel - Disse flader er ikke gyldige for den aktuelle operation
- Klik Confirm for at afslutte fladevalget. (Vælg Cancel for at opgive valget.)
- Fladevalg vil blive valideret af CAM Assist. Hvis det lykkes, fortsæt til næste trin. Hvis ikke, vil denne besked vises, og genvalg vil være nødvendigt (gå tilbage til trin 2.)
- Vælg operationstype fra drop-down menuen Operationstype:
- Bekræft eller ændr værktøjsmonteringen - CAM Assist vil vælge en passende værktøjsmontering baseret på de tidligere valg. Brug det valgte værktøj eller ændre værktøjsmonteringen.
- Bekræft eller ændr opsætningen
- Bekræft eller ændr værktøjets akse
- Vælg +Add Operation for at tilføje operationen. Tilføjede operationer vil fremgå i slutningen af de relevante operationsmapper.
