Redigering af hulbearbejdningsstrategi

I Analyser fasen af CAM Assist kan hulbearbejdningsoperationer redigeres. Dette kan være nyttigt af forskellige grunde, herunder:

• Ændring af værktøjet, der er tildelt en operation
• Ændring af opsætningen, som en operation kører i
• Ændring af den anvendte operation (f.eks. fra en boreoperation til en skrueboring operation)



Redigering af Hulbearbejdningsoperationer

For at redigere en Hulbearbejdnings operation i Programmet visning, vælg knappen Edit på højre side af operationens række.

I dropdown-menuen skal du vælge Edit operation

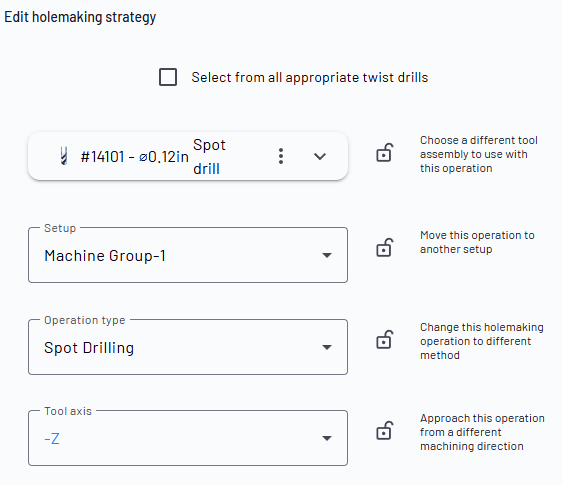

Panelet Edit hulbearbejdningsstrategi åbnes.

Redigeringspunkter for hulbearbejdningsoperationer

Inden for panelet Edit finishing strategy findes følgende kontroller:

1. Rediger den Værktøjsmontering der bruges til operationen
   1. Ændre værktøjsmonteringen der bruges til operationen
   2. Redigere værktøjsmonteringen der bruges til operationen
2. Ændre Opsætningen for operationen
3. Ændre operationstypen
4. Ændre Værktøjsaksen for operationen

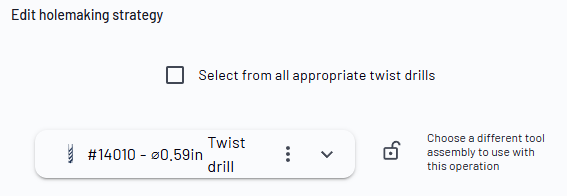

Bemærk - ved valg af værktøjer er kun de værktøjer, der er gyldige for operationen, tilgængelige, med undtagelse af twistbor, hvis brugeren vælger i panelet Edit hulbearbejdningsstrategi.

Denne mulighed giver mulighed for at vælge borediametre, der er mindre eller større end den detekterede 3D-geometri. Dette kan forekomme, hvis 3D-geometrien ikke afspejler design specifikationer.

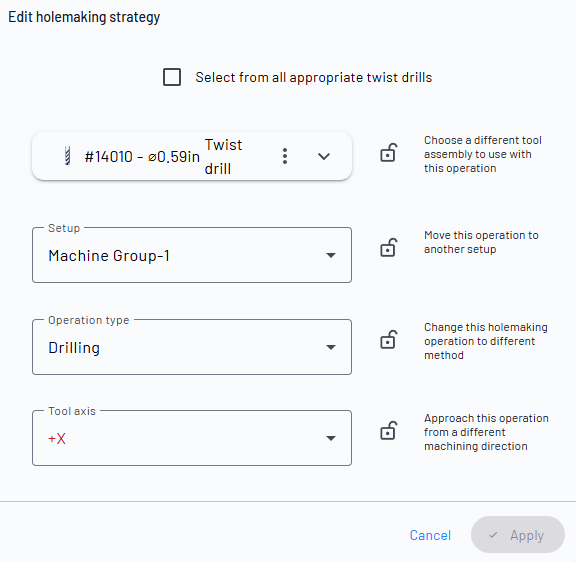

Efter redigering er færdig, vælg knappen Apply for at anvende ændringerne. Vælg Cancel for at opgive redigeringer og vende tilbage til programoperationens liste. Vælg låseknappen for at låse feltet op.
