Redigering af Undercut-strategi

I Analyse-fasen af CAM Assist kan undercut-operationer redigeres. Dette kan være nyttigt af forskellige årsager, herunder:

• Ændring af det værktøj, der er tildelt en operation
• Ændring af opsætningen, som en operation kører i
• Ændring af den anvendte operation
• Ændring af de flader, der er tildelt en operation



Redigering af undercut-operationer

For at redigere en undercut-operation i Program-visningen skal du vælge knappen Rediger på højre side af operationens række.

I drop-down-menuen skal du vælge Edit operation



Panelet Edit finishing strategy åbnes.

Redigeringspunkter for finishoperationer

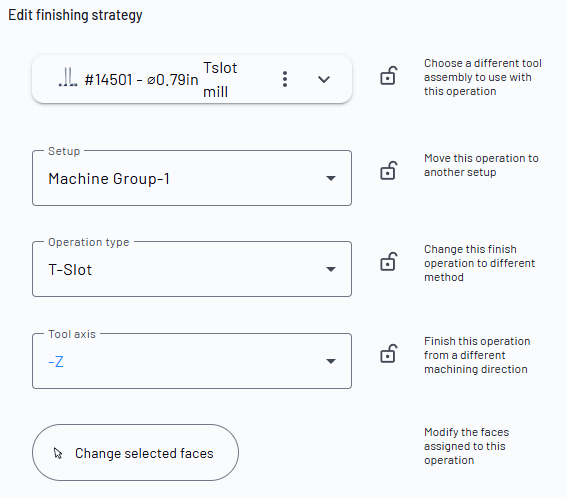

I panelet Edit finishing strategy er der følgende kontroller:

1. Rediger Værktøjsmontering anvendt til operationen
   1. Ændre værktøjsmontering anvendt til operationen
   2. Rediger værktøjsmontering anvendt til operationen
2. Ændre Opsætning for operationen
3. Ændre Operationstype
4. Ændre Værktøjsakse for operationen
5. Ændre de valgte flader for en operation

Når redigeringen er færdig, skal du vælge knappen Apply for at anvende ændringerne. Vælg Cancel for at opgive redigeringer og vende tilbage til liste over Programoperationer. Vælg låseknappen for at låse feltet op.
