Redigering af Freeform Finishing-strategi

I Anaylze fasen af CAM Assist kan friformsafslutningsoperationer redigeres. Dette kan være nyttigt af forskellige grunde, herunder:

• Ændring af det værktøj, der er tildelt en operation
• Ændring af opsætningen, som en operation kører i
• Ændring af den anvendte operation (for eksempel fra en gulvoperation til en friformsoperation)
• Ændring af de flader, der er tildelt en operation



Redigering af Friformsafslutningsoperationer

For at redigere en Friformsafslutning operation i Program visningen, skal du vælge knappen Edit på højre side af operationens række.

I drop-down menuen skal du vælge Edit operation

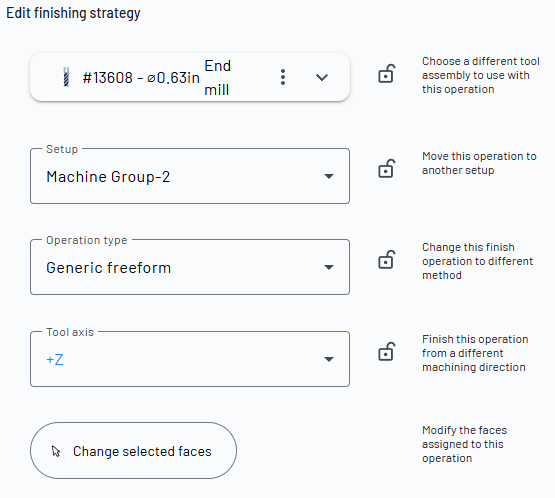

Panelet Edit finishing strategy åbnes.

Redigeringspunkter for afslutningsoperation

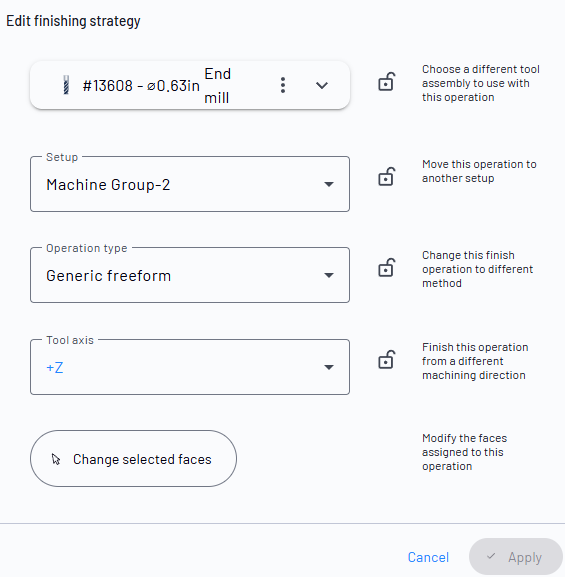

Inden for panelet Edit finishing strategy er der følgende kontroller:

1. Rediger Værktøjssamling brugt til operationen
   1. Ændre værktøjssamlingen brugt til operationen
   2. Rediger værktøjssamlingen brugt til operationen
2. Ændre Opsætning for operationen
3. Ændre operationstype
4. Ændre Værktøachs for operationen
5. Ændre de valgte flader for en operation

Efter redigeringen er færdig, skal du vælge Apply knappen for at anvende ændringerne. Vælg Cancel for at opgive redigeringerne og vende tilbage til programoperationens liste. Vælg låseknappen for at låse feltet op.
