Trin Forbered indstiller parametrene for en CAM Assist kørsel. Det inkluderer kontroller for, hvilke opsætninger der anvendes; hvilke operationstyper der er nødvendige; samt de avancerede parametre for hver operation.
Indhold
Forbered panel - Avanceret mode
Inden du kører CAM Assist, bruger du Forbered til at angive detaljer for anmodningen om strategi; dette inkluderer at definere maskinen og tilstanden der skal anvendes, materialer, værktøjsbiblioteker og anden kontekstuel information. Desuden muliggør forberedelsesfasen også fin kontrol over, hvilke operationstyper der skal udskiftes, og hvilke opsætninger der bør overvejes.
For brugere af CAM Assist v1 er forberedelsesstadiet analogt med CAM Assist dialogboksen, der bruges til at kontrollere en CAM Assist kørsel.
Workflow
Forberedelsesstadiet indlæses efter den succesfulde afslutning af Vurder stadium og opdaterer skærmen for at give de kontroller, du kan bruge til at bestemme CAM Assist kørslen. I sessionsmaskiner parses og vises materialer og værktøjsbiblioteker.
Fremgang til programgenerering og analysefasen opnås ved at trykke på Kør CAM Assist knappen, som aktiveres, når gyldige valg for maskine, materiale og værktøjsbiblioteker er foretaget.
Layout
Forbered skærmen spejler, at af vurderingsstadiet med et kontekstpanel til venstre på skærmen med en stor visualisering af scenariet til højre. En ekstra menulinje vises øverst på skærmen for at vise den valgte bearbejdningsmodus; maskine; materiale og værktøjsbiblioteker.
Forbered panelen viser de opsætninger, der er givet til CAM Assist; giver kontrol over, hvilke opsætninger der anvendes; og inkluderer en funktion til Avanceret Visning for at vise detaljerede kontroller over CAM Assist kørslen.
Forbered panel
Basis mode

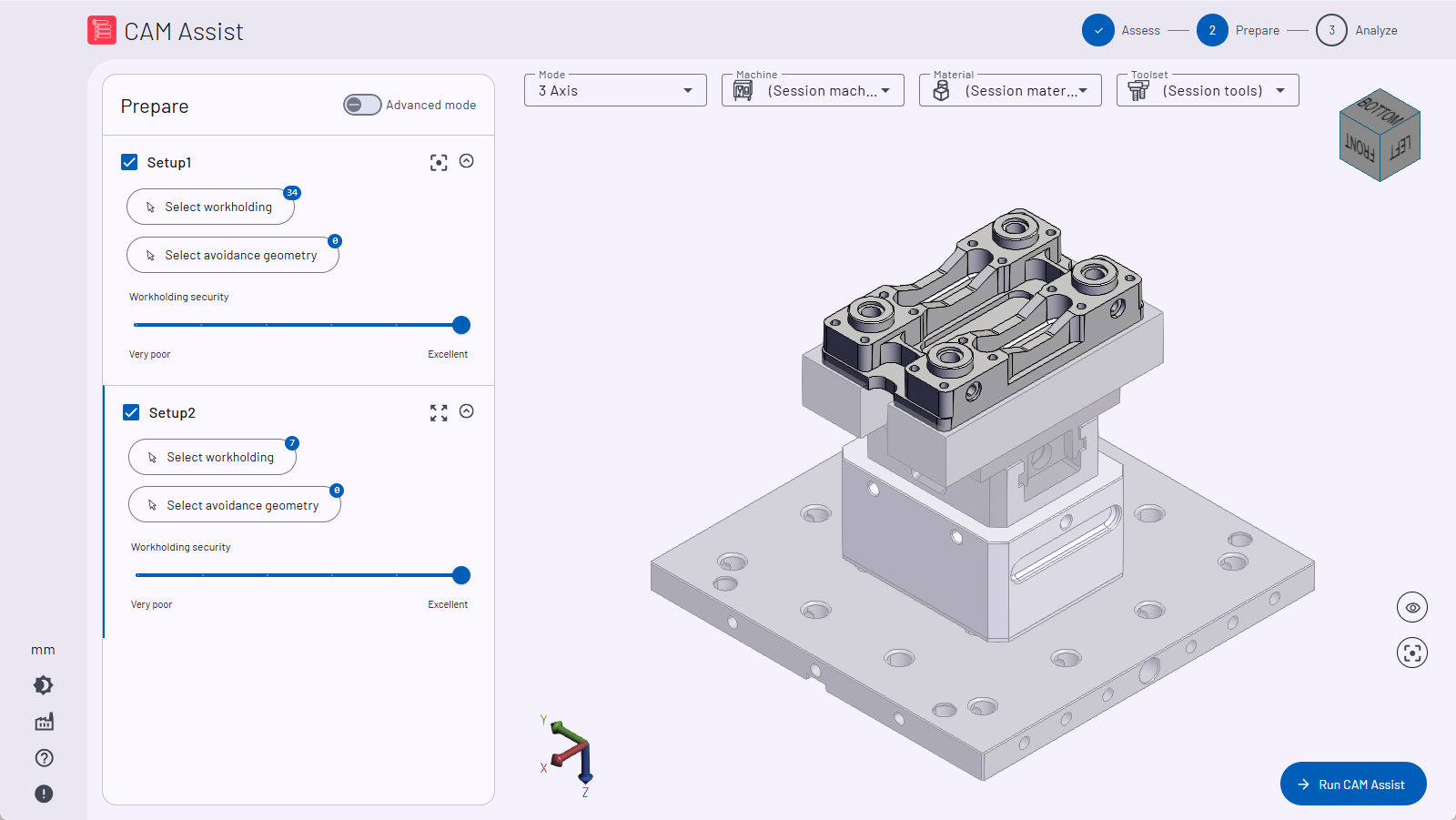

I Basis mode (når den avancerede switch er slået fra), viser Forbered panelen hver opsætning, der er givet til CAM Assist fra CAM-pakken. Se denne side for hvordan opsætninger relaterer sig til hver understøttet CAM-pakke.
Basis mode giver de essentielle minimumskontroller til at indstille CAM Assist kørslen.
Hver opsætningspanel inkluderer kontroller til:
- Inkludere eller ekskludere opsætning fra CAM Assist kørsel
- Visualisere opsætningsorientering og legemer
- Udvide eller kollaps opsætningspanelet
- Vælge arbejdsfastholdingslegemer, aktuelt antal viste legemer
- Vælge undgåelsesgeometri legemer
- Definere arbejdsfastholdingsikkerhed
Inkludere eller ekskludere opsætning fra CAM Assist kørsel
Vælg afkrydsningsfeltet til højre for opsætningsnavnet for at inkludere opsætningen i CAM Assist kørsel.
| Inkluder opsætning i CAM Assist kørsel | |
| Ekskluder opsætning fra CAM Assist kørsel |
For eksempel, du må have lavet opsætninger for multistage operationer i din CAM-pakke. At fjerne markeringen på dem, der ikke gælder for den nuværende fase, gøres her.
Vælg arbejdsfastholdingslegemer
CAM Assist bruger arbejdsfastholdingslegemer, når programmet genereres. Værktøjer må ikke komme inden for en forudbestemt tolerance af et arbejdsfastholdingslegeme.
Hvis faste/arbejdsfastholdings er blevet etableret i CAM-pakken, vil CAM Assist videreføre disse relationer.

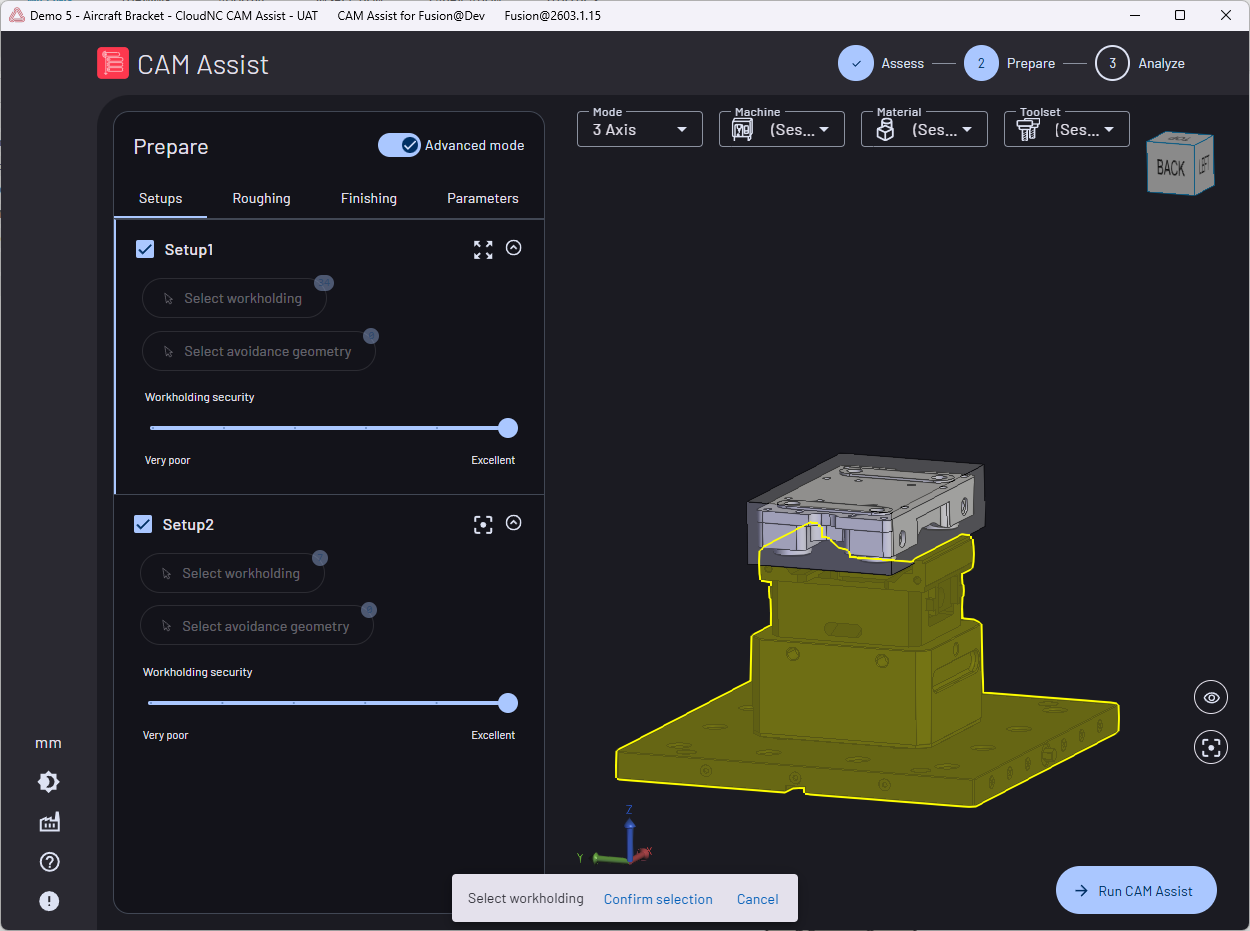

Hvis ændringer til arbejdsfastholdingslegemerne er nødvendige, klik på Vælg arbejdsfastholdings knappen for at præcisere de legemer, der er identificeret som arbejdsfastholdings for den nuværende opsætning. Når der klikkes, vises alle legemer gennemsigtige, og de valgte arbejdsfastholdingslegemer i opsætningen farves gule.
Ved at klikke på et legeme i scenen definerer det (eller fjerner det) det som et arbejdsfastholdingslegeme for den nuværende opsætning.
BEMÆRK - Valg af arbejdsfastholdings vil ændre den aktive visning til at vise legemer fra alle opsætninger. Brug Opsætningssynlighedskontroller for at præcisere visningen efter behov.
I bekræftelsespanelet nederst på siden klik på Bekræft valg for at gemme de nuværende farvede legemer som arbejdsfastholdings for den nuværende opsætning, eller klik på Annuller for at kassere eventuelle ændringer. Det viste antal ved siden af knappen opdateres med det nye antal valgte legemer.
- Denne funktionalitet påvirker kun den nuværende opsætning
- Det samme legeme kan defineres som arbejdsfastholdings i flere opsætninger
Vælg undgåelsesgeometri legemer
CAM Assist bruger undgåelsesgeometri legemer til at begrænse værktøjsbaner inden for programmet. Specifikke værktøjsbanetyper som hulboring er tilladt at bryde en undgåelsesgeometri.

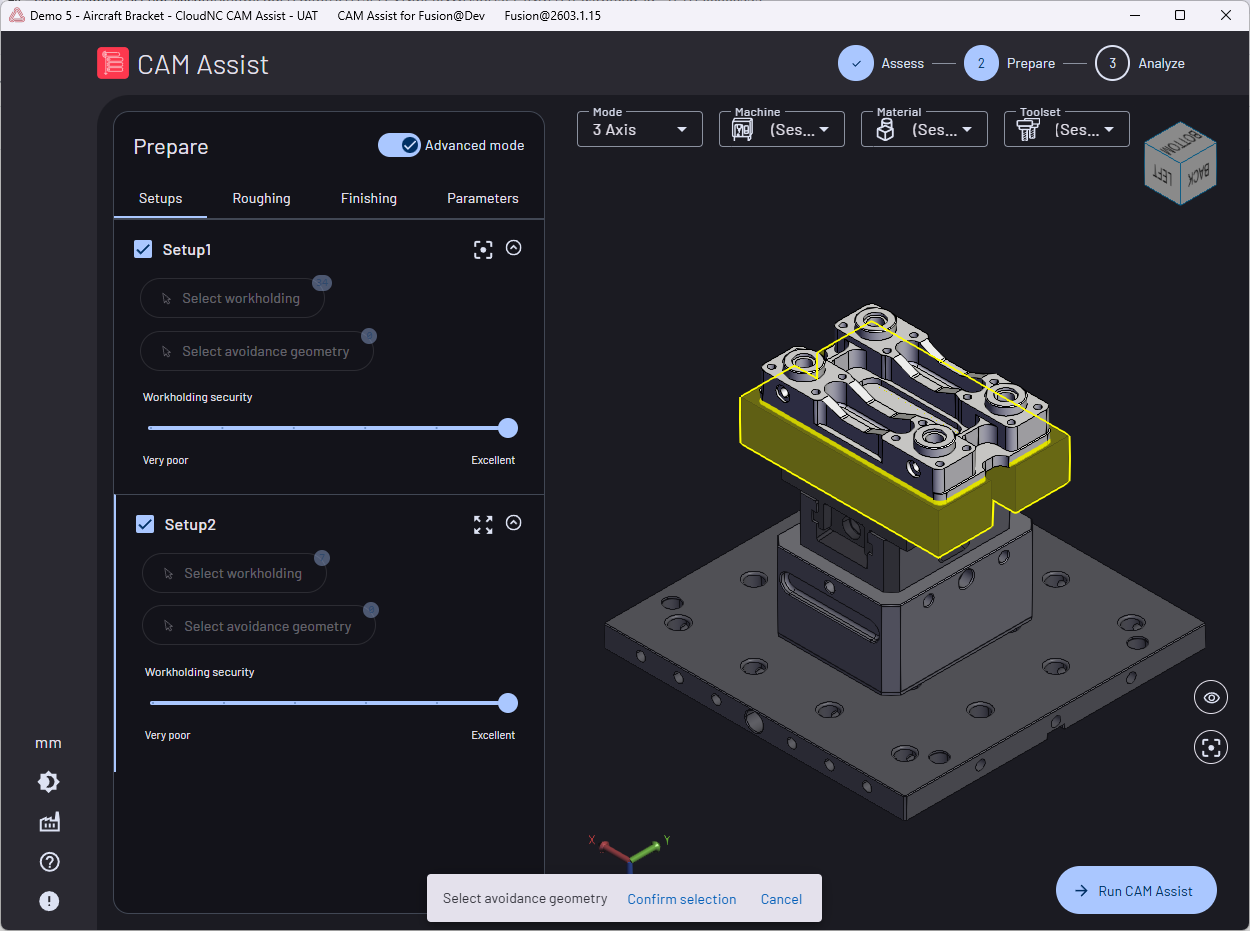

Klik på Vælg undgåelsesgeometri knappen for at præcisere de legemer, der er identificeret som undgåelsesgeometri for den nuværende opsætning. Når der klikkes, vises alle legemer gennemsigtige, og de valgte undgåelsesgeometri legemer i opsætningen farves gule.
BEMÆRK - Valg af undgåelsesgeometri vil ændre den aktive visning til at vise legemer fra alle opsætninger. Brug Opsætningssynlighedskontroller for at præcisere visningen efter behov.
Klikker du på et legeme i scenen, vil det definere det (eller fjerne det) som et undgåelsesgeometri legeme for den nuværende opsætning.
Klik på Bekræft valg for at gemme de nuværende farvede legemer som undgåelsegeometri for den nuværende opsætning, eller klik på Annuller for at kassere eventuelle ændringer. Det viste antal ved siden af knappen opdateres med det nye antal valgte legemer.
- Denne funktionalitet påvirker kun den nuværende opsætning
- Det samme legeme kan defineres som undgåelsesgeometri i flere opsætninger
- Det samme legeme kan defineres som både arbejdsfastholdings og undgåelsesgeometri i flere opsætninger
Definere arbejdsfastholdingsikkerhed
Arbejdsfastholdingsikkerheden påvirker AI-skæremetoderne der gives for opsætningen. At reducere sikkerhedsniveauet begrænser de maksimalt tilladte skærekræfter der kan forudses. Området for denne kontrol er mellem 50N (Meget dårlig) til 3.000N (Fremragende).
Brug den graduerede skyderkontrol til at indstille arbejdsfastholdingsikkerheden for hver opsætning. For eksempel, i et to-operation program i et skruestik, kan arbejdsfastholdingsikkerheden indstilles helt til højre (3.000N), men for den anden operation, kan det indstilles lavere (1.000N) for at tage hensyn til et noget kompromitteret greb om delen i skruestikken.
Avanceret mode
Hvis der kræves mere definition til at forberede filen, tænd for Advanced mode switch.
Når aktiveret, vises følgende faner øverst på Forbered panelen:
- Opsætning - Liste over opsætninger videregivet til CAM Assist (denne visning er hvad der vises i Basis mode)
- Raskning - Detaljerede raskningsmuligheder
- Afslutning - Detaljerede afslutningsmuligheder
- Parametre - Kontrol over, hvilke værktøjsbanetyper der returneres
Raskningsmuligheder
|
Afslutningsmuligheder
|
