Lehký, čistý průchod po horní straně pro dosažení konečné velikosti a povrchové úpravy.
Typické nástroje
Vyměnitelné čelní frézy

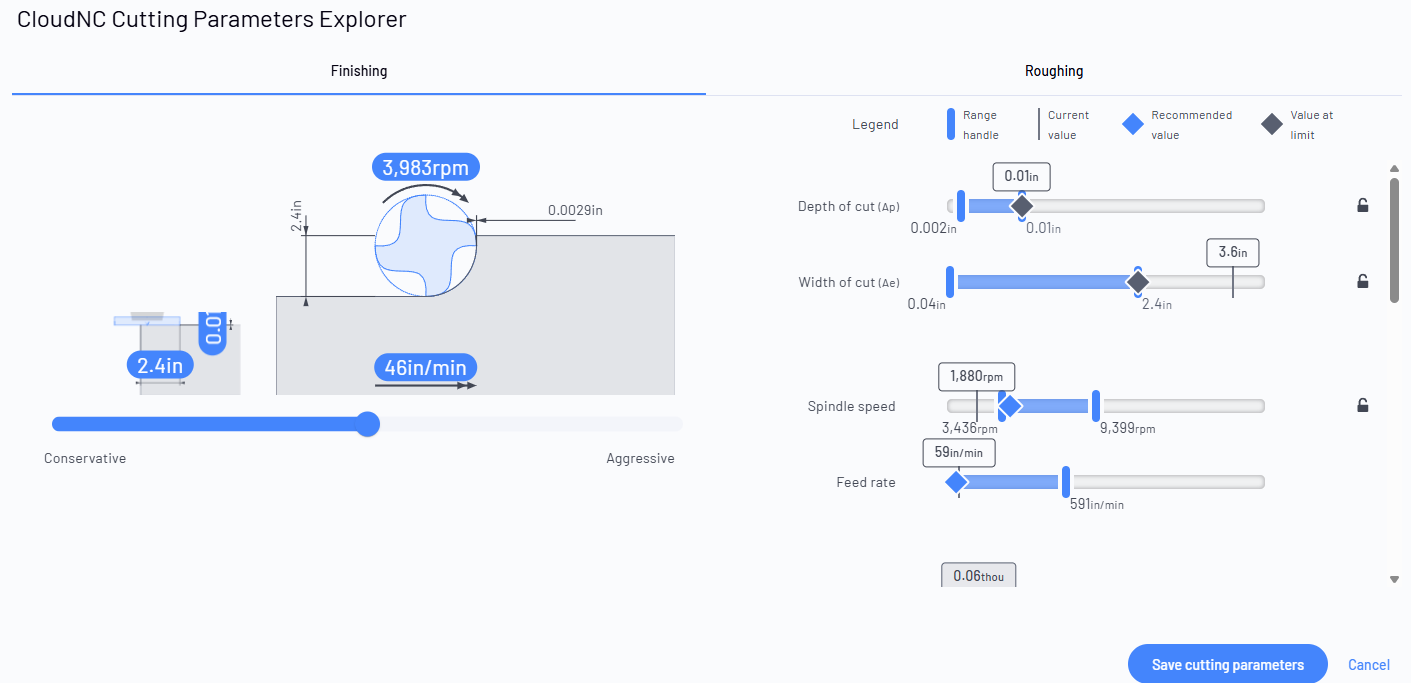

Ovládání zobrazené pro tuto operaci
Nastavitelné řádky jsou posuvníky, které můžete omezit (přenést úchyty rozsahu, zadat hodnotu nebo ji uzamknout).
Hodnota řádky se automaticky aktualizují, když měníte ostatní — ukazují vám efekt, ale nezadáváte je přímo.
Hloubka řezu (Ap)
Nastavitelné
mm / in
Jak hluboko nástroj zasahuje do materiálu podél své osy při každém průchodu.
Proč je to důležité: Největší páka, jakou máte na to, kolik kovu odstraníte při jednom průchodu. Hlubší řezy odstraňují materiál rychleji, ale zvyšují sílu řezání, teplo a deformaci nástroje — pokud to přeháníte, dostanete se k vibracím, špatnému povrchu nebo zlomenému nástroji.
Šířka řezu (Ae)
Nastavitelné
mm / in
Jak velká část průměru nástroje zasahuje do materiálu (posun).
Proč je to důležité: Úzce spolupracuje s hloubkou řezu na nastavení řezného zatížení. Širší kontakt odstraňuje více při jednom průchodu, ale zvyšuje boční sílu na nástroji a díle.
Deformace nástroje (průměrná)
Nastavitelné
mikrony / tis.
Jak daleko je předpokládáno, že se špička nástroje ohýbá pod řeznou silou.
Proč je to důležité: Ohýbající se nástroj řeže tam, kde by neměl — výsledek je ztráta přesnosti, zkosení stěn a vibrace. Utáhnutí této limity chrání rozměrovou přesnost a povrchovou úpravu, zejména u dlouhých nebo štíhlých nástrojů.
Bod zlomu
Nastavitelné
%
Jak blízko jsou řezné síly k úrovni, která by mohla poškodit nebo zlomit nástroj, vyjádřeno jako procento bezpečné meze.
Proč je to důležité: Vaše bezpečnostní rezerva proti zlomenému nástroji. 100 % znamená, že jste na hraně — udržování nižší hodnoty vyměňuje trochu rychlosti za hodně klidné mysli.
Rychlost odstraňování materiálu
Hodnota
cm³/min
Objem materiálu, který řez odstraní každou minutu.
Proč je to důležité: Produktivní ukazatel, něco, co nezadáváte přímo. Sledujte, jak stoupá, když nastavíte ostatní parametry více agresivně — je to hlavní číslo, jak rychle bude probíhat obrábění.
Bezpečnost uchycení
Nastavitelné
N / lbf
Boční síla, kterou řez vyvíjí na část a upínací zařízení, které ji drží.
Proč je to důležité: Pokud tato síla překročí určitou mez, může vytáhnout část z svěráku nebo upínače během řezu. Utáhnutí ji udržuje bezpečně zajištěnou pro slabě upnuté nebo obtížně nastavené části.
Maximální velikost geometrického hřebenu
Hodnota
mikrony / tis.
Výška drobných hřebínků („hřebínků“) zanechaných mezi sousedními průchody.
Proč je to důležité: Hodnota, která předpovídá, jak hladký bude dokončovací nebo skenovací průchod před ručním broušením. Menší hřebínky znamenají jemnější povrch, ale více průchodů.
Hranatost povrchu
Nastavitelné
mikrony (Ra)
Předpokládaná kvalita povrchu řezu, vyjádřená hodnotou Ra.
Proč je to důležité: Umožňuje vám přizpůsobit se přímo specifikaci povrchu. Nižší Ra je hladší, ale obvykle znamená lehčí, pomalejší řezy.
Posuv na zub
Hodnota
mm/zub / in/zub
Tloušťka třísky, kterou každý jednotlivý řezný břit odebírá, když prochází materiálem.
Proč je to důležité: Základní měřítko zdraví řezu. Příliš nízké a břity se třou místo toho, aby řezaly (rychlé opotřebení, teplo); příliš vysoké a přetěžujete břit. Hodnota, která zde přichází do hry s ostatními nastaveními.
Zatížení čipu
Nastavitelné
mm
Tloušťka odebíraného čipu.
Proč je to důležité: Ovlivňuje životnost nástroje, teplo a povrchovou úpravu. Explorer to udržuje v zdravém pásmu pro nástroj a materiál; zúžte, pokud máte preferované zatížení čipu pro vaše nástroje.
Rychlost posuvu
Nastavitelné
mm/min / in/min
Jak rychle nástroj prochází materiálem (posuv stolu).
Proč je to důležité: Rychlost, kterou skutečně cítíte na dílně. Rychlejší posuvy dokončují práci dříve, ale zvyšují řeznou sílu, teplo a zatížení nástroje.
Rychlost vřetena
Nastavitelné
m/min / ft/min
Rychlost řezného břitu, když se pohybuje kolem materiálu (řezná rychlost, Vc).
Proč je to důležité: Nastaveno materiálem a povlakem nástroje — je hlavním faktorem tepla při řezání a životnosti nástroje. Společně s průměrem nástroje určuje rychlost vřetena.
Rychlost vřetena
Nastavitelné
rpm
Jak rychle se vřeteno otáčí.
Proč je to důležité: Odvozeno z rychlosti povrchu a průměru nástroje. Zúžte, pokud má váš stroj optimální úhel nebo maximální, který musíte dodržet.
Průměrná výkon vřetena
Nastavitelné
kW / hp
Průměrný výkon, který řez vyžaduje od vřetena.
Proč je to důležité: Musí zůstat v rámci toho, co vaše vřeteno může dodat. Snížení limitu udržuje těžké řezy v dosahu menších strojů.
Kroutící moment vřetena
Nastavitelné
Nm / lb ft
Otočná síla na vřetenu.
Proč je to důležité: Nejdůležitější pro těžké řezy při nízkých otáčkách, kde je limit spíše na základě kroutícího momentu než výkonu. Držte to uvnitř křivky kroutícího momentu vašeho stroje.
