End mill özellikleri

Sert bir ucu freze, CAM Assist'in duvarları, zeminleri ve cep alanlarını kaba işleme ve sonlandırma için kullandığı çok amaçlı freze kesicisidir.

ℹ️ Her alet, ayrıca, geometrik bölümlerin üzerinde Alet Adı, Açıklama, Alet tipi, İzin verilen kullanımlar ve İzin verilen stok malzemeleri gibi bilgileri gösterir — genel bakışa bakın.

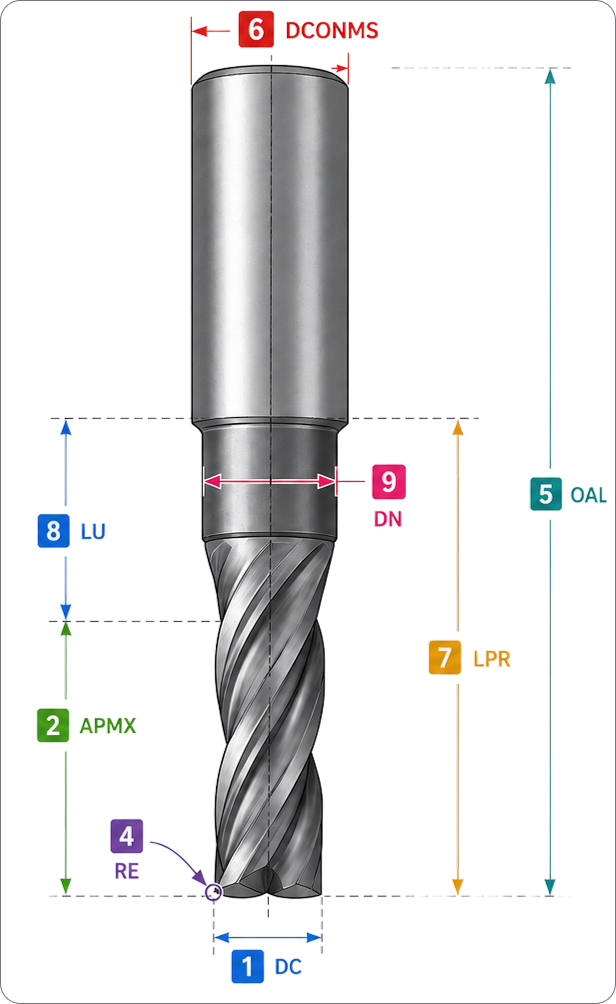

Her bir girdi değerinin alet üzerinde neyi kontrol ettiğini anlamak için bu anahtarı kullanın. 1. Çap (DC) Aletin kesme bölümünün toplam çapı. 2. Maksimum kesim derinliği (APMX) Kullanılabilir maksimum eksenel kesme uzunluğu. Alet ucu ile kesme bölümünün sonu arasındaki mesafe. 3. Flüt sayısı (ZEFP) Aletin üzerindeki kesme flütlerinin (kesme kenarlarının) sayısı. (Performansı etkiler, uzunluk veya çap olarak gösterilmez.) 4. Köşe yarıçapı (RE) Aletin altındaki kesme köşesindeki yarıçap. 5. Genel uzunluk (OAL) Aletin uçtan makine tarafındaki uca kadar olan toplam fiziksel uzunluğu. 6. Bağlantı çapı makine tarafı (DCONMS) Tutucunun veya milin içine oturan makine tarafı dişlisinin çapı. 7. Öne çıkan uzunluk (LPR) Aletin bir montaj içinde tutucudan öne çıkan uzunluğu (çıkıntı). 8. Kullanılabilir uzunluk (LU) Aletin dişli kısmının veya omuz kısmının iş parçasına müdahale etmeden ne kadar ulaşabileceği. Kullanılabilir uzunluk (LU) aletin eksenel yönde ulaşabileceği maksimum mesafeyi belirler. Eğer kesici bir cephenin altına ya da bir duvara ulaşamıyorsa, genellikle bunun sebebi kullanılabilir uzunluğun yetersiz olmasıdır. 9. Boyun çapı (DN) Kesme bölümünün arkasındaki azaltılmış boyun (relief) bölgesinin çapı.

Ana kesme geometrisi

En önemli boyutlar — bunların gerçek aletle eşleşmesini sağlayın.

Çap DC	Kesme çapı. Besleme, hızlar ve stepover üzerinde en büyük etkiye sahip olanlardan biri.
Maksimum kesim derinliği APMX	Aletin tek bir eksenel geçişte kesebileceği en derin nokta; genellikle flüt uzunluğu. CAM Assist bu derinliği tek bir geçişte aşmaz.
Flüt sayısı ZEFP	Periferideki kesme kenarlarının sayısı. Besleme hızını doğrudan etkiler, bu yüzden yanlış bir değer gerçekçi beslemelere sebep olur.
Köşe tarzı	Kesme köşesinin şekli: Kare, Yarıçap ya da Faz. Aletin zeminleri ve iç köşeleri nasıl bitirdiğini değiştirebilir. Aşağıdaki alanlar seçime göre görünecektir.
Köşe yarıçapı RE Yarıçap	Alet ucu üzerindeki yuvarlaklık; hassas zeminler ve filletler için önemlidir.
Köşe faz açısı KCH Faz	Köşe faz açısı.
Köşe faz genişliği CHW Faz	Köşe fazının genişliği.

Kesim dışı geometrisi

Kesmeyen ama erişimi ve çarpışma kontrolünü etkileyen alet kısmı.

Genel uzunluk OAL	Tutucu yüzeyinden uca kadar olan toplam uzunluk.
Bağlantı çapı makine tarafı DCONMS	Aletin tutucuyla buluştuğu yerin boyun/bağlantı çapı; tutucu uyumu ve boşluğu için kullanılır.
Öne çıkan uzunluk LPR	Aletin varsayılan öne çıkan uzunluğu (çıkıntı). Montajlar, kendi çıkıntılarıyla bunu değiştirebilir.

Rahatlama / boyun geometrisi

Kesme ulaşımı ve flütlerin altındaki gövde — delik ve çarpışma önlemeleri için kullanılır.

Kullanılabilir uzunluk LU	Kesime girebilecek olan tutucunun altındaki alet uzunluğu.
Boyun modu	Temel basit bir boyun/ağız için, ya da İleri düzey adımlı bir gövde profili tanımlamak için.
Boyun çapı DN Temel	Flütlerin arkasındaki boynun azaltılmış çapı, derin özelliklerde boşluk sağlamak için.
Gövde segmentleri İleri düzey	Basit bir silindirik olmayan aletler için (çaplar, uzunluklar ve koni açıları) çok adımlı bir profil.

Alet malzemeleri

Alet malzemesi BMC	Kesici substratı (örneğin, karbür, HSS). CAM Assist'in sertliği ve uygun kesim verilerini değerlendirmesine yardımcı olur.
Kaplama özelliği CTP	Aletin kaplanmış olup olmadığı.
Kaplama COATN	Varsa kaplama adı/tanımı.
Derece tanımlaması GRDID	Üreticinin derecesi, daha hassas malzeme eşleştirmesi için.

Tamamlayıcı kesim geometrisi

Elinizde olduğunda CAM Assist'in parametre seçimlerini daha hassas hale getiren detaylar.

Flüt vida açısı FHA	Flütlerin vida açısı.
Rake açısı radial GAMF	Kesme kenarının radial rake açısı.
Soğutma beslemesi CSP
