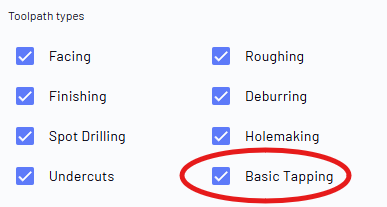

Seçili olduğunda, Temel tapalama parça modelinizdeki her uygun delik için bir tapalama yolu oluşturur. Bir tapalama yolu uygulanabilmesi için, modeldeki deliğin belirli bir boyutta olması gerekir; bu, delik çapıdır, ve bununla eşleşen bir tapalama aracı da alet kütüphanesinde bulunmalıdır.
Örneğin, parça modelinizde 0.2 inç çapında bir delik varsa ve Temel tapalama seçeneği seçiliyse, delik boyutuna uygun bir delik aracı (alet kütüphanesinde mevcut olduğu varsayılır) ile bu boyutta bir delik açmak için CAM Assist tarafından bir delik açma yolu oluşturulacaktır ve ardından kütüphanede varsa 1/4 inç tapalama aracı kullanılarak bir tapalama yolu oluşturulacaktır.

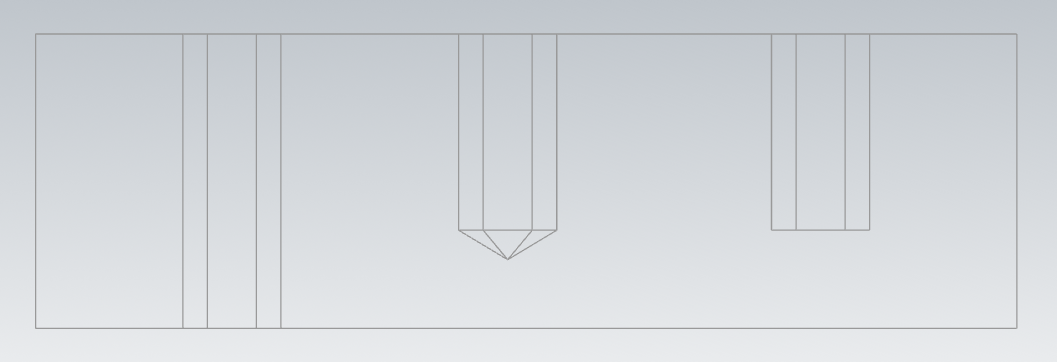

Bir tapalama yolu uygulanabilmesi için deliklerin ya geçmeli delik ya da delik uç profili ile modellenmiş kör delik olması gerekmektedir.
Yukarıdaki ilk iki delik için Temel tapalama aracı yolu uygulanacaktır, sağdaki delik için ise uygulanmayacaktır.
Kerneli delik boyutunun tam olması gerekmemektedir; her tapalama aletinin bu fonksiyon için eşleştiği bir delik çapı aralığı vardır. Temel tapalama, modellerdeki deliklerin çapları minimum ile maksimum çekirdek çapı arasında boyutlandırılmış olması durumunda bir tapalama yolu uygular. Bu aralıklar aşağıda gösterilmektedir; modeldeki deliklerin bu değerler arasında ve dahil olacak şekilde olması gerekmektedir:
Temel tapalama şu anda Kalın diş tiplerini desteklemektedir
Standart Diş Atıfı (inç) |
Küçük Çap (inç) |
Büyük Çap (inç) |
|---|---|---|
#1 |
0.05677 |
0.06183 |
#2 |
0.06745 |
0.07324 |
#3 |
0.07735 |
0.08411 |
#4 |
0.08602 |
0.09413 |
#5 |
0.09902 |
0.10713 |
#6 |
0.10553 |
0.11567 |
#8 |
0.13153 |
0.14167 |
#10 |
