Analiz aşaması, aktif bir CAM Assist çalışması hakkında geri bildirim sağlar ve stratejinin CAM paketine gönderilmeden önce refine edilme fırsatını sunar.
İçindekiler
Analiz aşaması, aktif bir CAM Assist çalışması hakkında geri bildirim sağlar ve programın CAM Paketine gönderilmeden önce refine edilme fırsatını sunar. Ekranda bilgilendirici ilerleme bilgileri gösterilir ve program tamamlama üzerine ana ölçümler görüntülenir.
CAM Assist ilk işlem setini hesapladığında, programın yapılandırılmış bir görünümü kullanılabilir. Seçilen alet kütüphanelerinin performansını alternatif ile karşılaştırmak için bir karşılaştırma sekmesi de mevcuttur.
İş Akışı

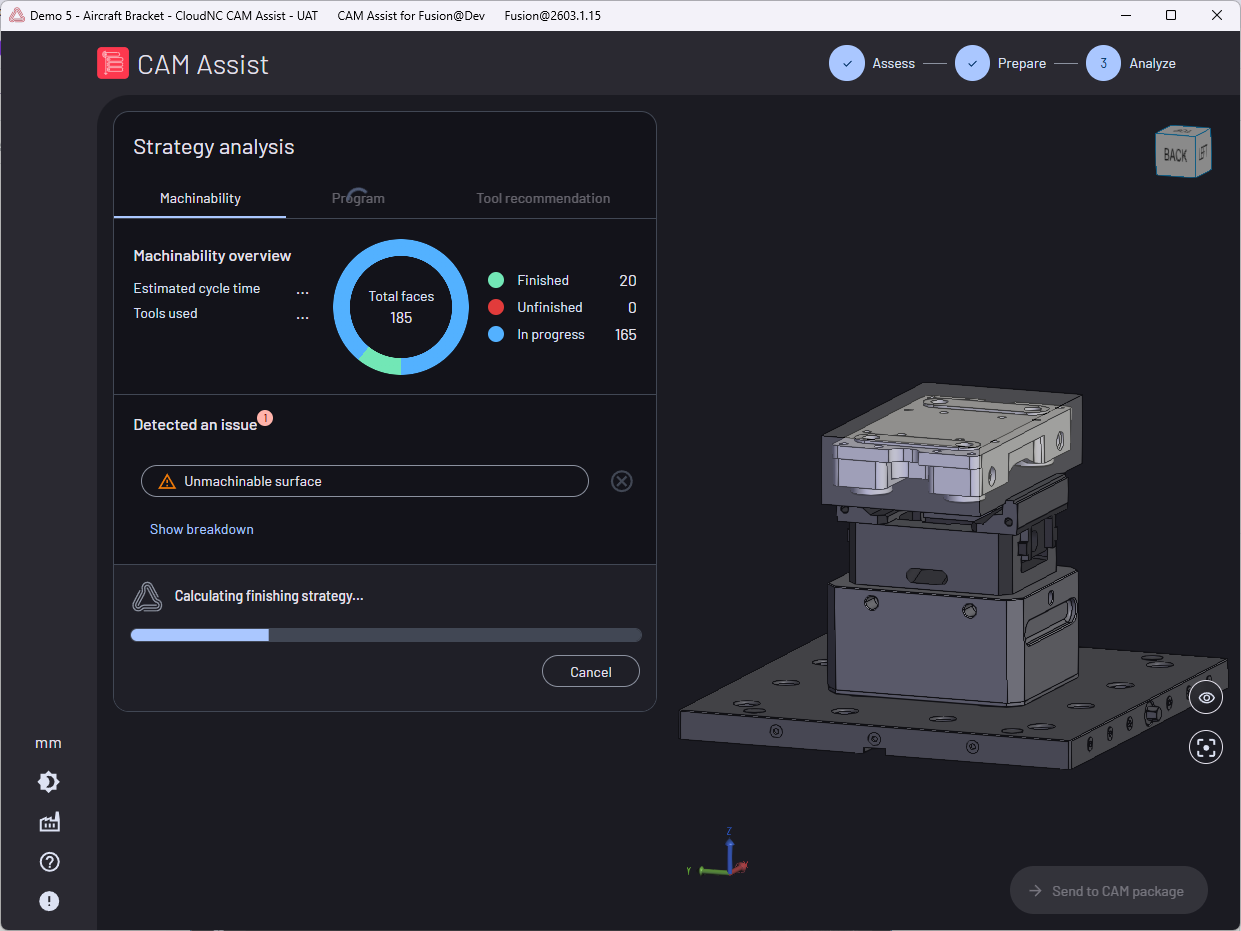

Aktif çalışma üzerindeki geri bildirim, CAM Assist başlatıldığında otomatik olarak gösterilir. Değerlendirme aşamasına benzer şekilde, karşılaşılan herhangi bir sorun, Strateji Analiz panelinde gösterilir ve üzerine tıklanarak incelenebilir. CAM paketine gönder düğmesi, tüm işlemler üretildiğinde etkinleştirilir; bu düğmeye tıkladığınızda CAM Assist kullanıcı arayüzünü kapatır ve programı CAM paketine gönderir.
Program sekmesi, CAM Assist tarafından ilk işlem seti üretildiği anda etkinleştirilir. Bu, programın yapılandırılmış bir görünümünü ve her işlem için bir düzenleme yeteneği sağlar.
Karşılaştırma sekmesi, tüm işlemler üretildiğinde etkinleşir ve iki programın yan yana görselleştirmesini sağlar: biri seçilen kütüphaneler kullanılarak oluşturulmuş; diğeri ise teorik olarak tam bir kütüphane veya My Tool Libraries sayfasında tanımlanan alternatif alet kütüphanelerinden biri kullanılarak oluşturulmuştur.
Düzen
Analiz ekranı, ekranın sol tarafında bağlamsal bir görüntü sağlar ve sağda senaryonun büyük bir görselleştirmesi bulunur. Bu görüntünün içeriği, aktif CAM Assist çalışması ilerledikçe otomatik olarak güncellenir ve aşağıdaki sekmelere ayrılmıştır:
- Üretilebilirlik - Aktif CAM Assist çalışması ile ilgili geri bildirim, döngü süresi ve bitmiş yüzeyler dahil.
- Program - Üretilen programın yapılandırılmış görünümü.
- Karşılaştırma - İstenilen programın alternatif ile yan yana karşılaştırması.
- Program sekmesi, CAM Assist tarafından ilk işlem seti üretildiğinde etkinleşir
- Karşılaştırma sekmesi, tam program CAM Assist tarafından üretildiğinde etkinleşir
Üretilebilirlik sekmesi
|

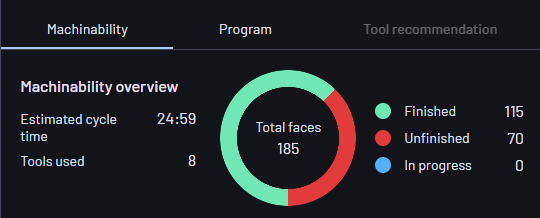

Üretilebilirlik sekmesi aşağıdaki bilgileri içerir:
|
Üretilebilirlik geri bildirimi
|
Program oluşturma sırasında CAM Assist tarafından karşılaşılan sorunlar, genel görünümün altındaki geri bildirim panelinde listelenir. Bu, Değerlendirme aşamasında gösterilenleri genişletir çünkü bunlar istenen kurulumlar, alet kütüphaneleri ve parametrelere özgüdür - örneğin, seçilen aletler için erişim sorunları şimdi tespit edilir ve dışarı çıkma sorunları yüzeye çıkabilir. Sorunlar türüne göre gruplandırılmış ve panelde listelenmiştir. Bir soruna tıkladığınızda parça saydamlaşır ve etkilenen yüzeyler kırmızı ile vurgulanır. |
Program sekmesi
|

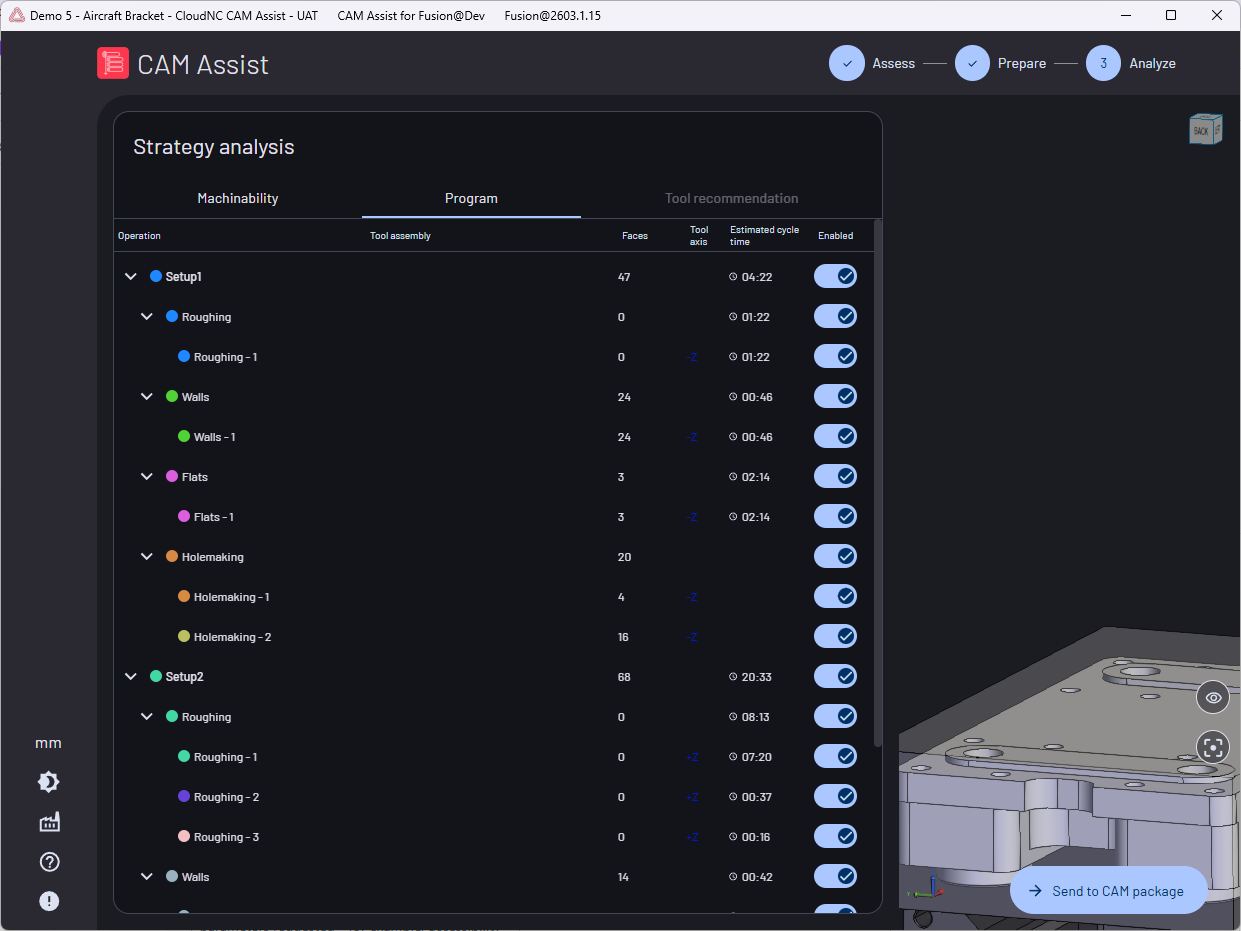

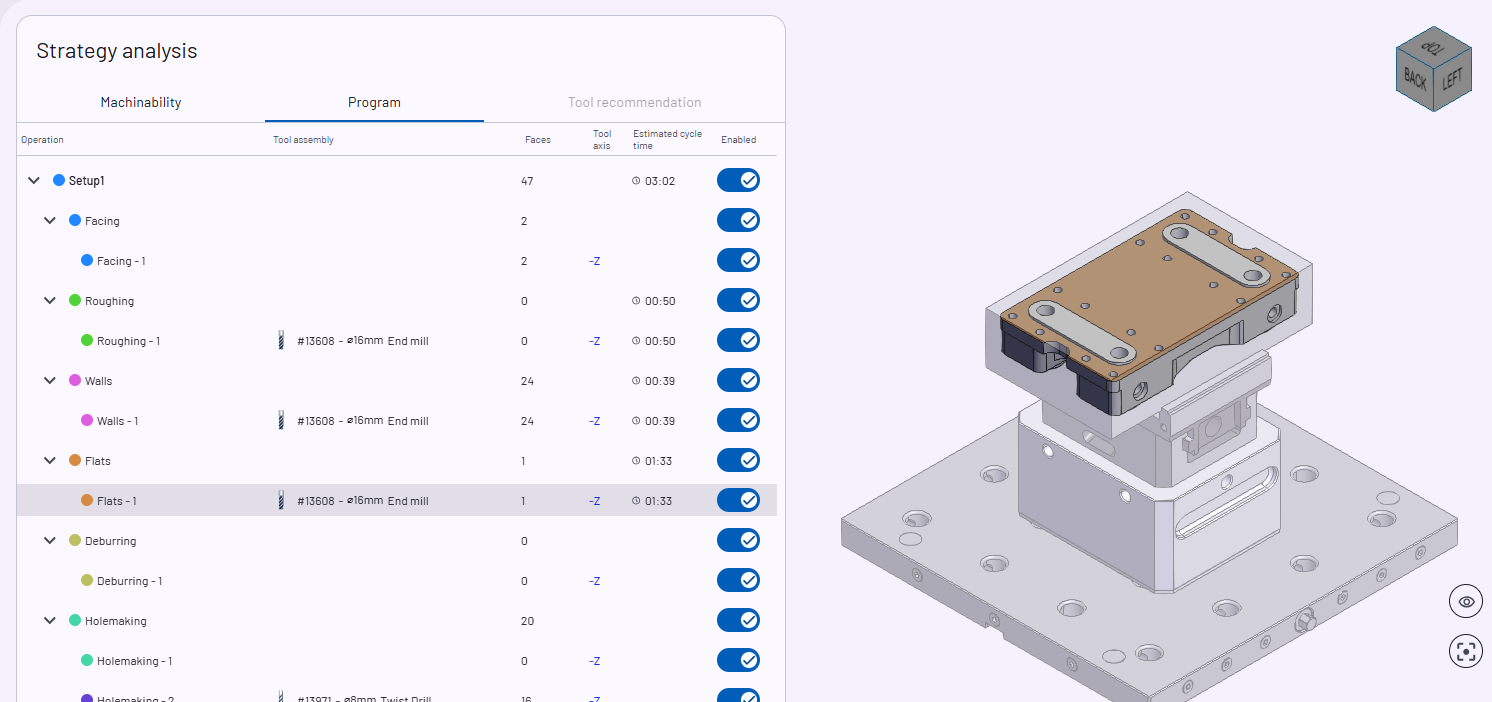

Program sekmesi, üretim işlemlerinin düzen ve türüne göre gruplandırılmış yapılandırılmış bir görünümünü sağlar. Her işlem için aşağıdaki bilgiler gösterilir:
|
Düzen veya işlem grubuna tıklamak, grup içindeki tüm işlemlerle bitirilmiş veya kaldırılmış hacimlerin vurgulanmasını sağlar.
Teknik notlar
Döngü süresi hesaplama
CAM Assist tarafından hesaplanan işlem döngü süreleri, birinci prensiplerden hesaplanan ulaşılabilir döngü sürelerinin bir tahminidir. Fiziksel makine özellikleri, hızlanmalar gibi, dikkate alınmaz, ayrıca bağlantı hareketleri de dikkate alınmaz.
Kaba işleme işlemleri için, döngü süresi kaldırılması gereken malzeme hacminden ve seçilen aletin malzeme kaldırma oranından, kesme parametre değerleri kullanılarak hesaplanır.
Finishing işlemleri için, döngü süresi tahmin edilen kesme mesafesinden ve seçilen aletin kesme parametrelerindeki besleme hızından hesaplanır.
