Rapport om verktygstillgänglighet

I Förbered steget visar Verktygs tillgänglighetsrapporten vilka verktygsmonteringar som potentiellt kommer att användas av CAM Assist när det körs, samt vilka operationer som kan påverkas av brister i de bifogade sessionens verktyg eller molnverktygsbibliotek. Målet med denna rapport är att hjälpa dig att lösa verktygsproblem som kan påverka din förmåga att generera ett framgångsrikt resultat med CAM Assist.

Verktygs tillgänglighetsrapporten nås genom att klicka på knappen till vänster om 'Kör CAM Assist' knappen:



Även under förhållanden då sessionens verktyg och/eller det valda verktygsbiblioteket är otillräckliga för att slutföra de begärda bearbetningsoperationerna, kommer 'Kör CAM Assist' knappen att visas i röd, och ha en '!' ikon:

När 'Kör CAM Assist' knappen är röd, är det ett tydligt tecken på att de valda verktygen är otillräckliga för att slutföra de begärda operationerna. Öppna Verktygs tillgänglighetsrapporten för mer information.

För att visa Verktygs tillgänglighetsrapporten

1. Klicka på Verktygs tillgänglighetsrapport knappen.

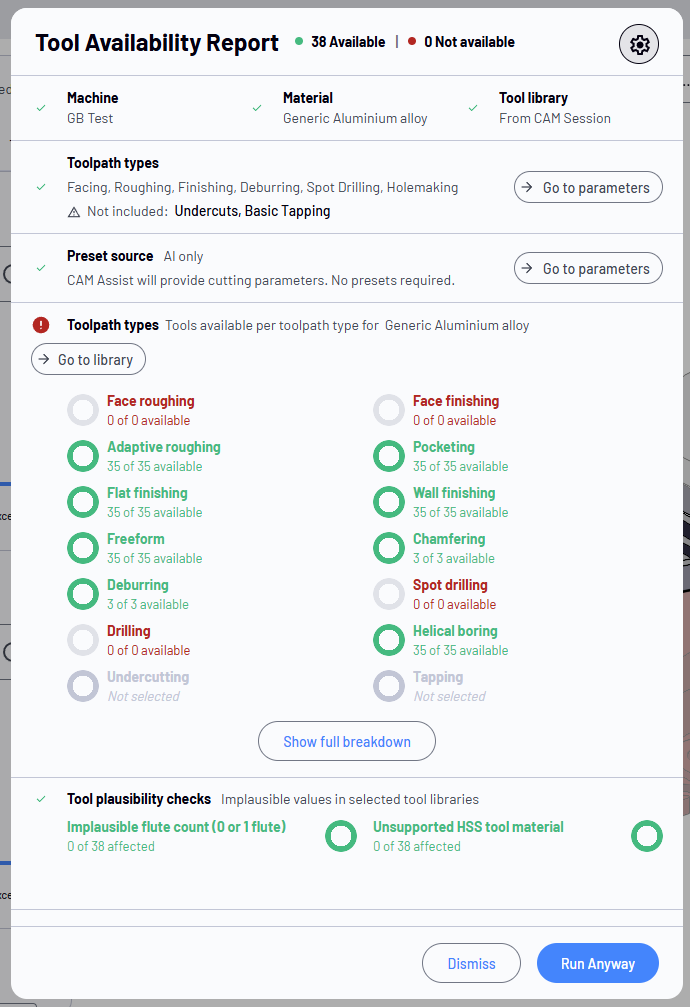

2. Verktygs tillgänglighetsrapporten kommer att öppnas.

3. Rapporthuvudet innehåller sammanfattande information om de tillgängliga verktygen och inställningsknappen:

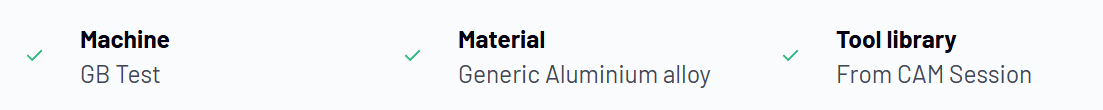

4. Maskiner, material och valda verktygsbibliotek visas:

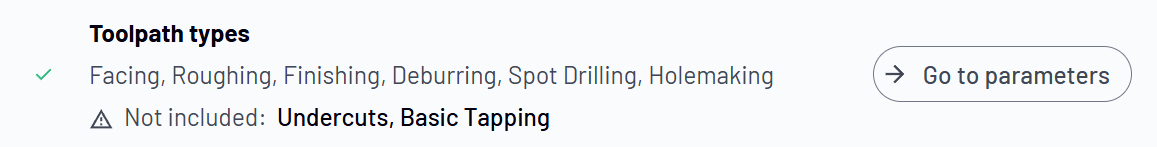

3.  Verktygsbanetyper sammanfattning är den tredje sektionen. Om det finns några identifierade problem. Om några verktygsbanetyper inte har kontrollerats i Förbered > Avancerat läge > Parametrar, kommer de att identifieras här. Du kanske vill välja Gå till parametrar knappen för att göra justeringar. (Den åtgärden tar dig tillbaka till Förbered > Avancerat läge > Parametrar.

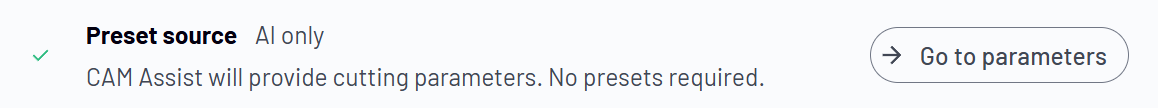

4. Förinställningskälla identifieras. Detta sammanfattar valen för Skärparameter generering från Förbered > Avancerat läge > Parametrar. Välj Gå till parametrar knappen för att göra justeringar om det behövs. (Den åtgärden tar dig tillbaka till Förbered > Avancerat läge > Parametrar.

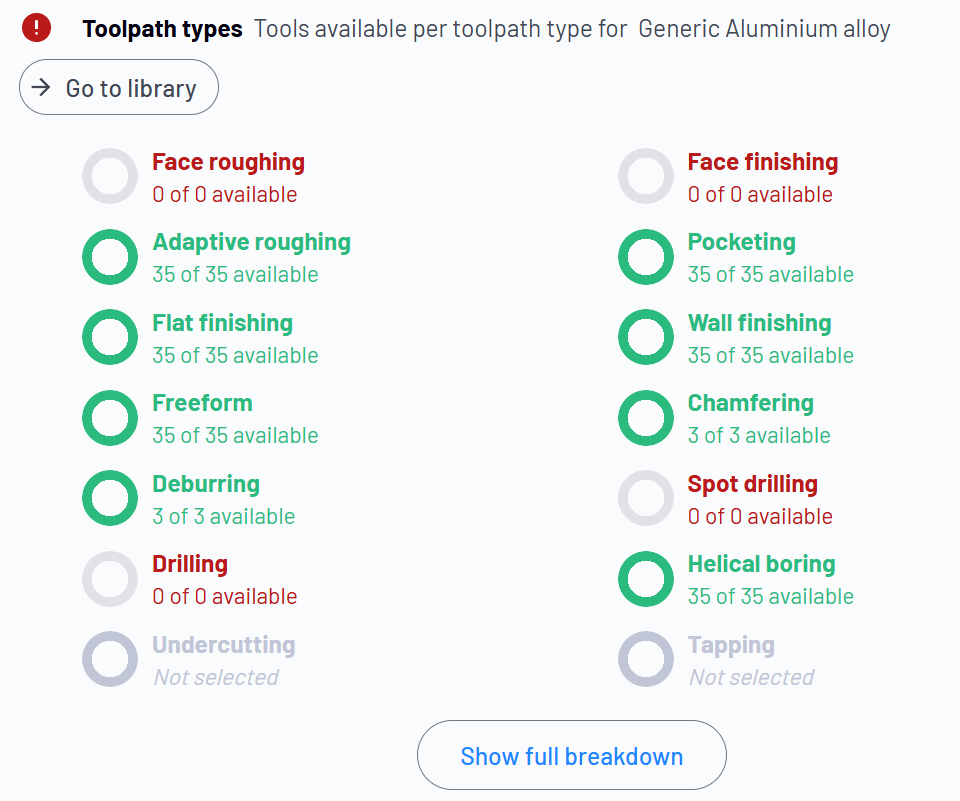

5. Verktygsbanetyper sektionen beskriver de verktyg som finns tillgängliga i sessionens verktyg och/eller molnverktygsbibliotek för varje typ:



   1. Välj Gå till bibliotek (eller knappen med namnet på verktygsbiblioteket om det finns mer än ett objekt tillgängligt) för att öppna biblioteket:

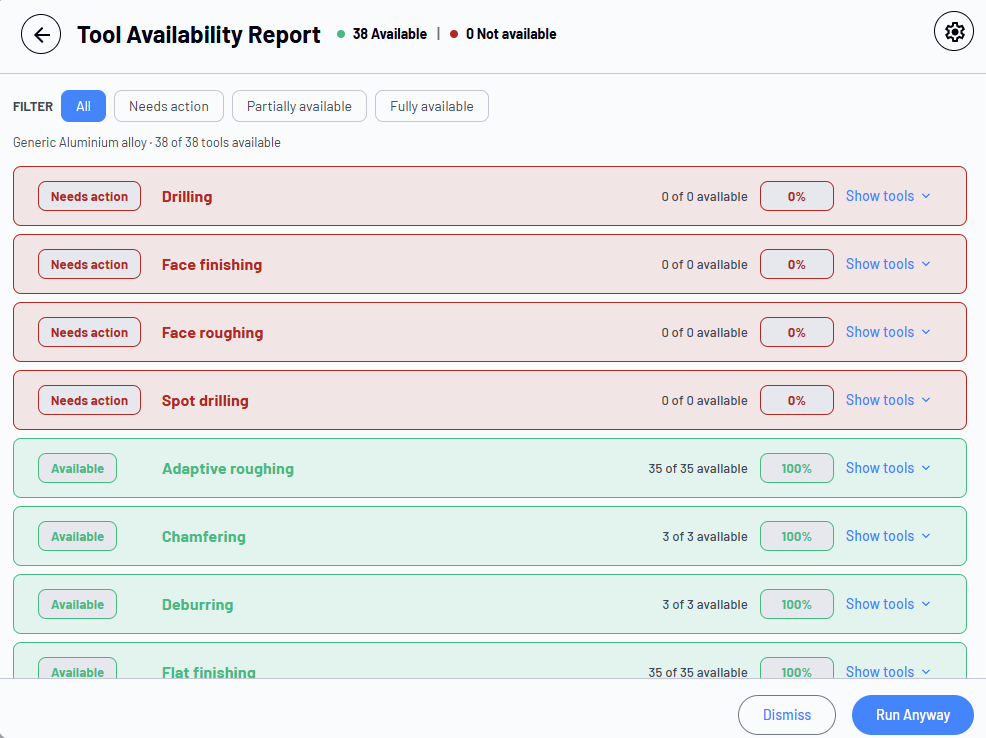

   2. Välj Visa fullständig sammanställning för att granska verktygstillgängligheten för en förklaring av varje verktygsmontering.

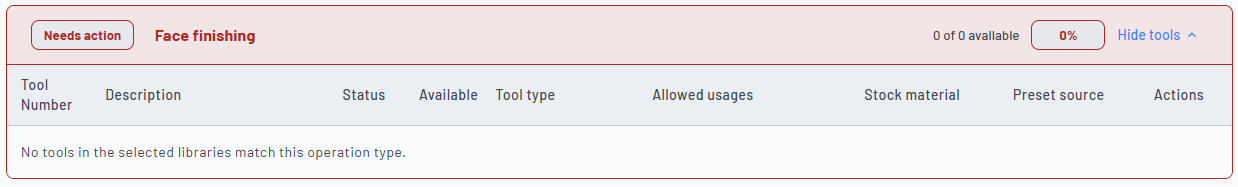

   3. I denna vy, välj Behöver åtgärd för något verktyg för mer information.

Inställningar för Verktygs tillgänglighetsrapport

För att justera inställningarna för Verktygs tillgänglighetsrapporten:

1. Klicka på inställningsikonen högst upp i rapporten:

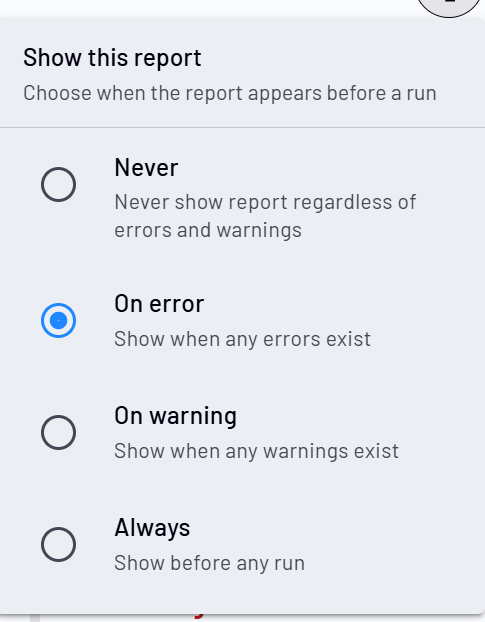

2. Rapportinställningarna öppnas:

3.

   Välj när rapporten ska visas. De tillgängliga valen är:

   1. Aldrig - Verktygs tillgänglighetsrapporten kommer aldrig att visas
   2. Vid fel - Verktygs tillgänglighetsrapporten kommer att visas efter att Kör CAM Assist knappen har valts om det finns fel med verktygsbiblioteket endast.
   3. Vid varning - Verktygs tillgänglighetsrapporten kommer att visas efter att Kör CAM Assist knappen har valts om det finns fel eller varningar med verktygsbiblioteket.
   4. Alltid - Verktygs tillgänglighetsrapporten kommer att visas varje gång Kör CAM Assist knappen har valts.
