Så här får du CAM Assist's cykeltids uppskattningar att överensstämma med vad som faktiskt händer på din maskin.
Vad skalfaktorn gör
Skalfaktorn justerar CAM Assist's beräknade cykeltid så att den stämmer överens med den verkliga bearbetningstiden du ser vid spindeln. Beräkningen ensam kan inte ta hänsyn till allt en fysisk maskin gör — acceleration och inbromsning vid varje rörelse, uppehåll, verktygsbyten och den allmänna effektiviteten hos utrustningen — så uppskattningen tenderar ofta att bli lite kort eller lång. Skalfaktorn täcker det gapet.
Det är en enkel procentmultiplikator som tillämpas på uppskattningen. Vid 100% lämnas uppskattningen exakt som beräknat. Vid 150% multipliceras varje uppskattning med 1.5. Så om CAM Assist uppskattar 20 minuter men delen verkligen tar 30, så justerar en skalfaktor på 150% rapporten i linje.
Var du hittar den

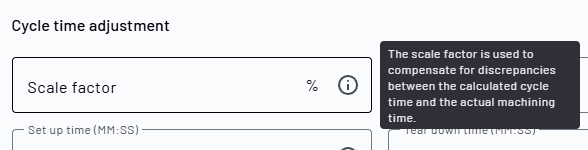

Skalfaktorn finns i en maskins inställningar, så varje maskin kan bära sin egen värde — användbart när dina maskiner arbetar med olika verkliga hastigheter.
Lämna fältet tomt eller ställ in det på 100% om du inte vill ha någon justering. Vad du än anger tillämpas på varje uppskattning CAM Assist producerar för den maskinen.
Hur man räknar ut rätt värde
Du behöver inte gissa. Kör en del genom CAM Assist med skalfaktorn avstängd, jämför uppskattningen mot en tid du litar på, och låt siffrorna ge dig procentandelen.
- Ställ in skalfaktorn på 100% (eller lämna den tom). Detta ger dig CAM Assist's råa, justerade uppskattning — numret du kommer att korrigera.
- Kör CAM Assist på en representativ del och notera cykeltiden den rapporterar. Kalla detta CAM Assist uppskattning.
- Få en referenstid du litar på för samma del. Detta är vanligtvis cykeltiden från ditt CAM-paket efter publicering av verktygsbanorna, men det kan också vara en verklig uppmätt körning på maskinen. Kalla detta referenstid.
- Dela referenstiden med CAM Assist uppskattningen, och multiplicera sedan med 100. Det är din skalfaktor.
- Fyll i resultatet i skalfaktorfältet och kör igen. Den rapporterade tiden bör nu stämma överens med din referens.
Beräkningen
Detta är "tvärmultiplikationen" utskriven. Du löser en proportion: CAM Assist uppskattningen står i förhållande till 100% som referenstiden står i förhållande till den skalfaktor du vill ha.
Ombearbetat, blir det:
9:36 är 9 min 36 s = 576 sekunder = 9.6 minuter.Exempel
Exempel 1 — det grundläggande fallet
CAM Assist uppskattar 20:00. Delen tar faktiskt 30:00 på maskinen.
Skalfaktor = (30 ÷ 20) × 100 = 150%
Uppskattningen var låg, så du ökar den.
Exempel 2 — referenstid från CAM-paketet
Med skalfaktorn på 100% rapporterar CAM Assist 24:00. Ditt publicerade CAM-paketprogram för samma del visar 30:00.
Skalfaktor = (30 ÷ 24) × 100 = 125%
Exempel 3 — när uppskattningen är för hög
CAM Assist rapporterar 12:00, men din referenstid är endast 9:36 (9.6 minuter).
Skalfaktor = (9.6 ÷ 12) × 100 = 80%
Här var uppskattningen för hög, så ett värde under 100% drar ned den.
Exempel 4 — arbete i sekunder
CAM Assist uppskattning 18:45 (1,125 s). Referenstid 22:30 (1,350 s).
Skalfaktor = (1,350 ÷ 1,125) × 100 = 120%
Snabbreferens
| CAM Assist uppskattning | Referenstid | Beräkning | Skalfaktor |
|---|---|---|---|
| 20:00 | 30:00 | 30 ÷ 20 × 100 | 150% |
| 24:00 | 30:00 | 30 ÷ 24 × 100 | 125% |
| 12:00 | 9:36 | 9.6 ÷ 12 × 100 | 80% |
| 18:45 | 22:30 | 1350 ÷ 1125 × 100 | 120% |
Tips för en pålitlig faktor
- Använd en del som är typisk för vad du kör på den maskinen. En faktor som är justerad på en ovanlig del kommer inte att generaliseras bra.
- Beräkna per maskin. En snabb, högeffektmaskin och en äldre, långsammare kommer att behöva olika faktorer, och inställningen lagras mot varje maskin av just den anledningen.
- För ett stabilare tal, gör ett genomsnitt av resultatet över två eller tre delar istället för att förlita dig på en enda.
- Gå tillbaka till faktorn om du ändrar verktygsstrategi, matningar och hastigheter, eller själva maskinen — gapet som den korrigerar för kan förändras.
FAQ
Vad händer om jag lämnar skalfaktorn tom?
CAM Assist behandlar det som 100% och rapporterar den råa uppskattningen utan justering.
Kan skalfaktorn vara under 100%?
Ja. Om CAM Assist överskattar, drar ett värde under 100% ned den rapporterade tiden (se Exempel 3).
Ändrar det mina verktygsbanor eller bearbetningsstrategi?
Nej. Skalfaktorn påverkar endast den rapporterade cykeltiden i uppskattningen. Den berör inte verktygsbanorna, matningar, hastigheter, eller något som maskinen faktiskt gör.
Vilken referenstid ska jag använda — CAM-paketet eller en riktig maskinkörning?
Båda fungerar. Den publicerade CAM-paket tiden är den mest bekväma och repetitiva. En uppmätt körning på maskinen är den mest exakta. Använd den du litar mest på för den maskinen.
