Bedömning av CAD-filen före körning av CAM Assist, eller "förkörningskontroll", används för att kontrollera att del- och installationsinformationen är lämplig för CAM Assist.
Innehåll
Bedömningssteget ger en tidig bedömning av tillverkningsscenariot som ges till CAM Assist. Eventuella problem med scenariot presenteras i en lista med en svårighetsbedömning och potentiella åtgärder för att lösa dem.
Arbetsflöde
En bedömning triggas automatiskt när CAM Assist startas och genomförs medan användargränssnittet laddas. Problem listas efterhand som de upptäckts av CAM Assist och en sammanfattande diagram tillhandahålls vid slutförande.
Framsteg till Förbered steget är tillgängligt när bedömningen har slutförts, antingen genom att klicka i den aktiva stegindikatorn; klicka på hyperlänken i kortet; eller klicka på knappen Gå till Förbered.
Bedömningsfas
När en del först laddas in i CAM Assist, kommer Bedömnings fasen att köras.

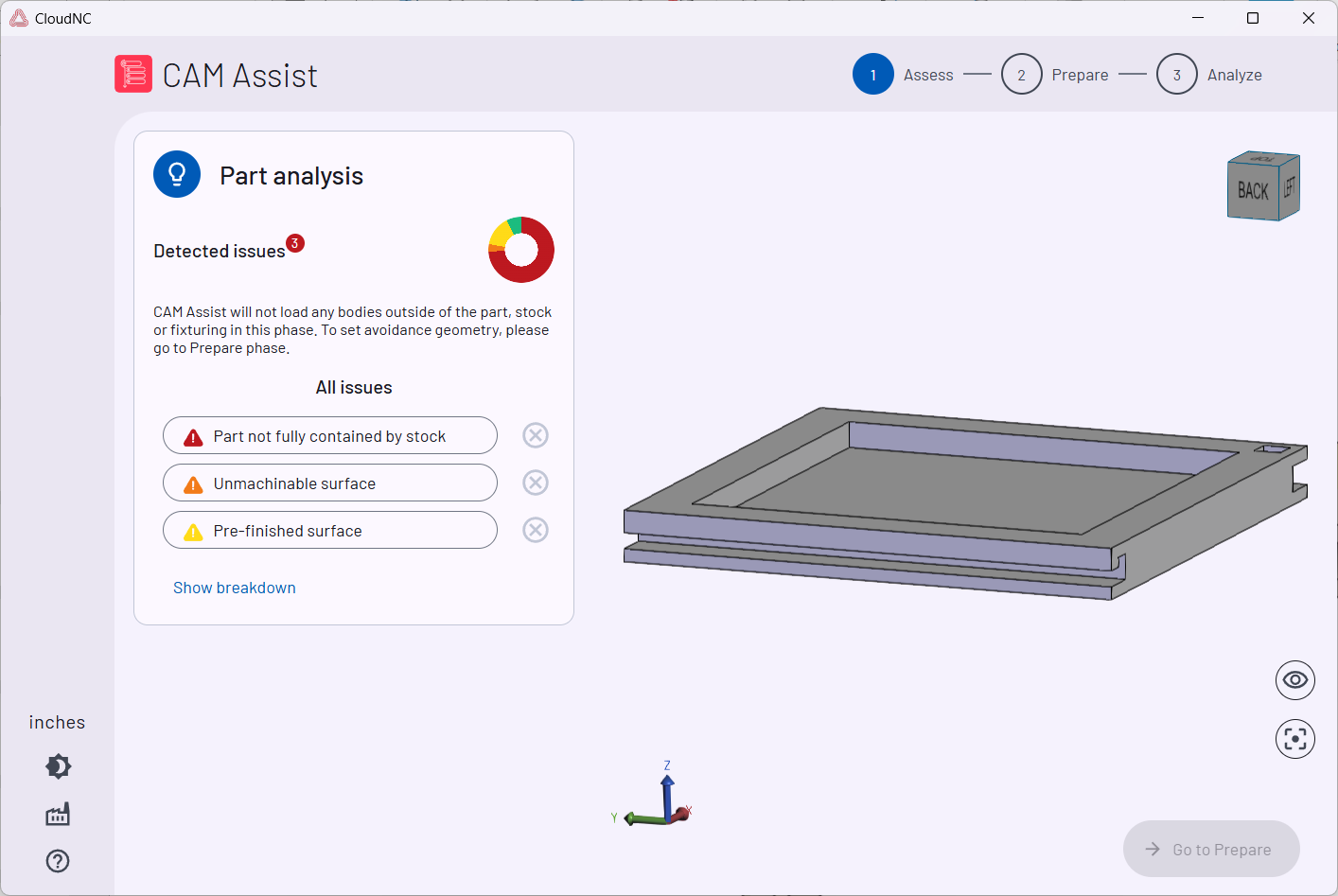

Under tiden delen laddas, kommer CAM Assist att undersöka den för funktioner som kanske inte går att bearbeta. Bedömningsskärmen ger en kontextuell visning till vänster på skärmen med en stor visualisering av scenariot till höger. Innehållet i visningen uppdateras automatiskt allteftersom bedömningen fortskrider och inkluderar en sammanfattning av resultaten som ett cirkulärt diagram när det är klart.
Delanalyspanel

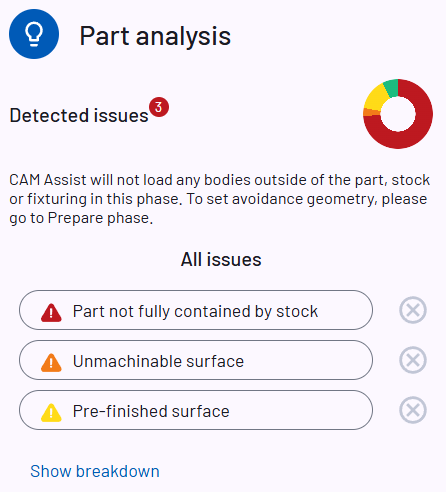

Delanalyspanelen ger en snabb vy över hur acceptabel delen är för CAM Assist. Om några problem upptäckts med delen, ändras kortet och resultatdiagrammet visar antalet kritiska och varningsmeddelanden. En lista över problemtakategorier visas också längst ner på kortet.

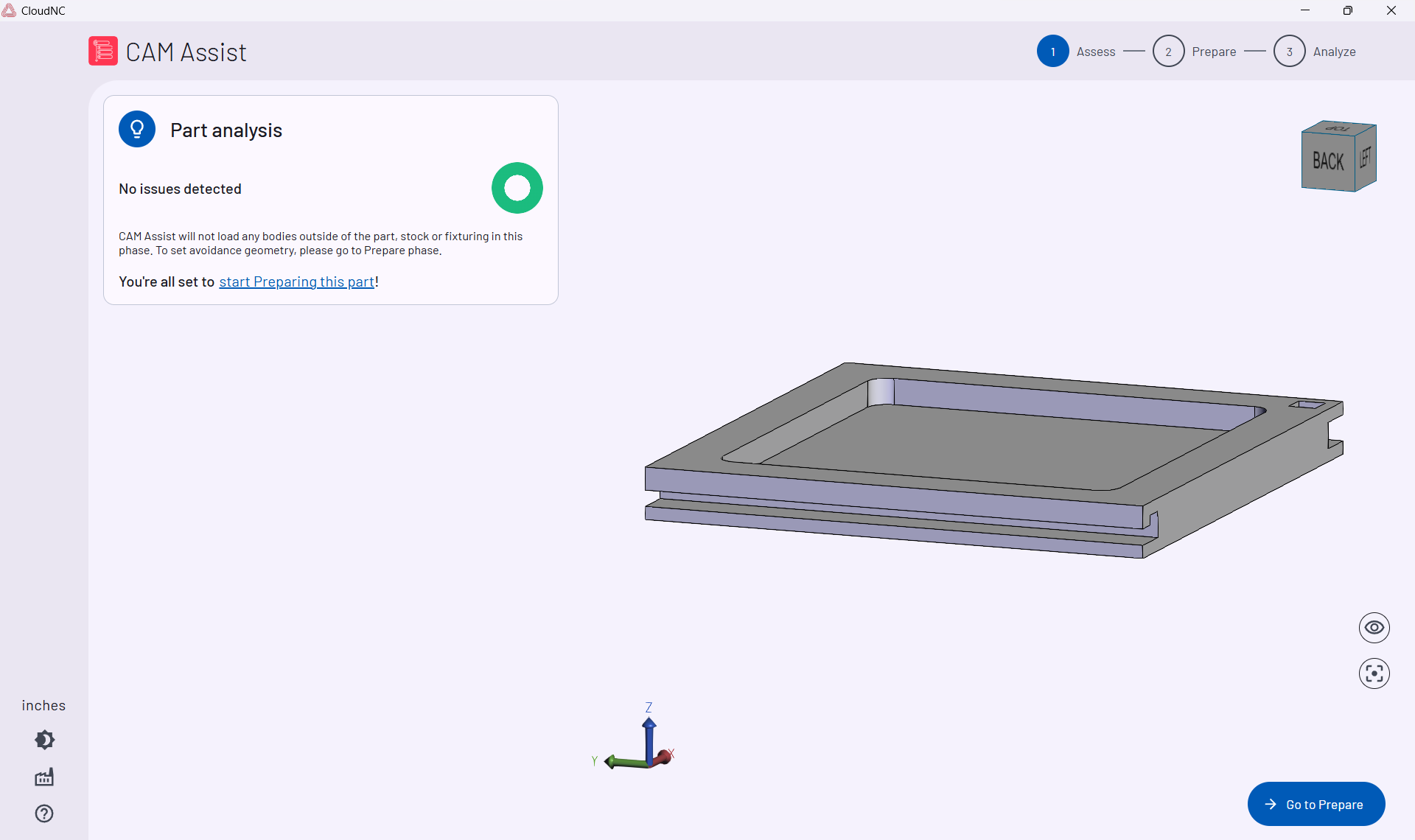

Om det inte finns några problem, kommer bedömningsdiagrammet att vara helt färgad grönt (som ovan), och meddelandena kommer att indikera att delen är redo för Förbered-fasen.
Om det finns problem, kommer antalet upptäckta problem att presenteras, tillsammans med en indikation av svårighetsgrad.
I exemplet som visas här, finns det tre (3) upptäckta problem, ett av varje kategori.
Granska problem
Det finns olika kategorier av varningar som CAM Assist kan indikera:
-
Gul - Dessa är mindre problem som kan vara förväntningar hos användaren, eller som kanske inte har allvarliga konsekvenser för bearbetning. En vanlig varning i denna kategori är om materialet är justerat mot delen (CAM Assist kräver en marginal av material mellan delen och materialet för att skapa en operation).
-
Orange - Dessa är stora problem. Om de inte åtgärdas, finns det en hög sannolikhet att CAM Assist kommer att producera otillfredsställande resultat. Ett exempel på detta är en oträfflig yta.
-
Röd - Dessa är allvarliga problem. Om de inte åtgärdas, kommer CAM Assist inte att producera några resultat. Ett enkelt exempel på detta är om materialet inte helt omger delen. Generellt rekommenderas det att om det finns allvarliga problem, stänga CAM Assist och att adressera problemen i CAM-paketet innan du försöker igen.
Knappen Visa detaljer ger information om alla problem.

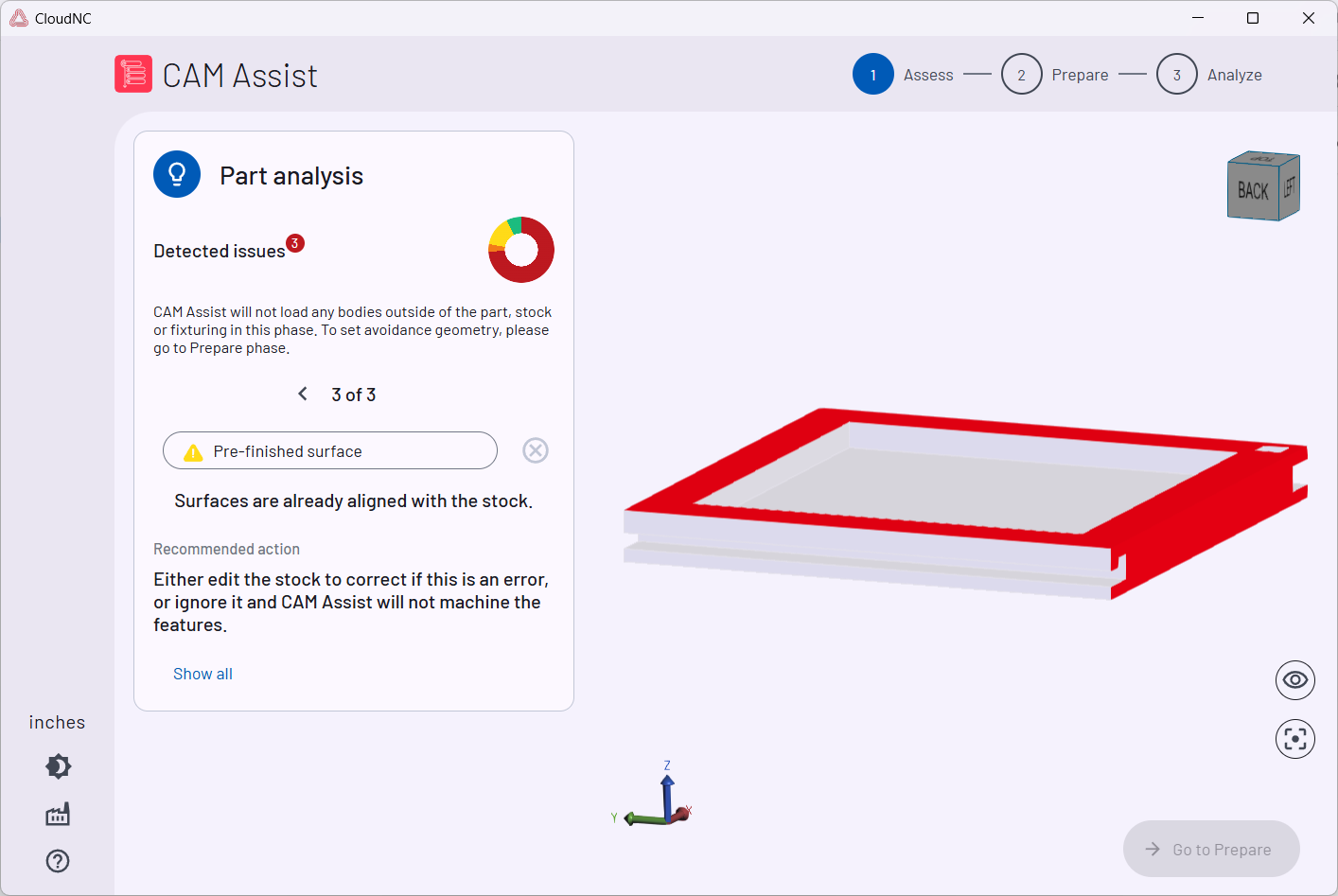

Att välja varje problem kommer att ge mer information, potentiella åtgärder och markera problemet i 3D-vyn. Att klicka på vilket problem som helst i listan kommer att visa ytterligare information och potentiella steg för att lösa det i kortet. Visualiseringen kommer också att ändras med alla kroppar som blir genomskinliga och de drabbade ytor som markeras i rött. Scenen kan roteras och zoomas för att förstå hela sammanhanget.
Framsteg till Förbered-fasen blockeras tills alla allvarliga problem har tagits bort eller avfärdats.
Avfärda problem
Problem kan avfärdas genom att välja avfärda-knappen.
Att avfärda ett problem är motsvarigheten till att acceptera informationen, men välja att fortsätta.

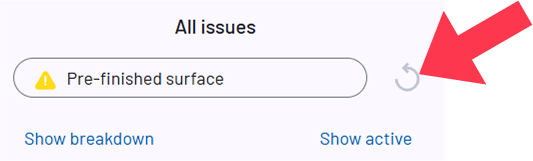

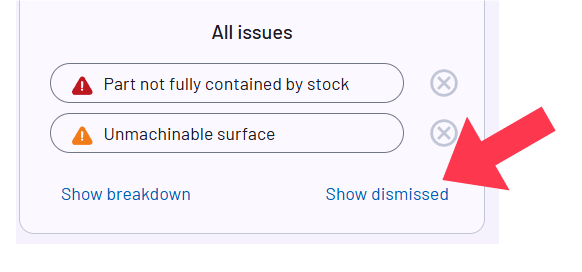

Avfärdade problem kan återfinnas genom att välja knappen Visa avfärdade och sedan välja hämta-knappen.
Annan, avfärdade problem kommer inte att presenteras i den huvudsakliga Delanalyspanelen.
Visa detaljer kommer att återgå till den fullständiga listan över problem.
