Ako prispôsobiť odhady času cyklu CAM Assist tak, aby zodpovedali tomu, čo sa skutočne deje na vašej stroji.
Čo robí faktor rozsahu
Faktor rozsahu upravuje vypočítaný čas cyklu CAM Assist tak, aby sa zhodoval so skutočným časom obrábania, ktorý vidíte na vretene. Samotný výpočet nedokáže zohľadniť všetko, čo fyzický stroj robí — zrýchlenie a spomalenie pri každom pohybe, zdržanie, výmeny nástrojov a celkovú efektívnosť zariadenia — takže odhad často vychádza trochu kratší alebo dlhší. Faktor rozsahu túto medzeru zatvára.
Je to jednoduchý percentuálny násobiteľ aplikovaný na odhad. Pri 100% zostáva odhad presne taký, ako bol vypočítaný. Pri 150% sa každý odhad násobí 1,5. Ak teda CAM Assist odhaduje 20 minút, ale skutočný čas na dielcu je 30, faktor rozsahu 150% vyrovná správu.

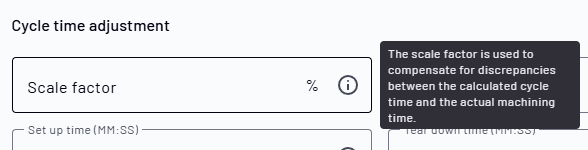

Kde ho nájdete
Faktor rozsahu sa nachádza v nastaveniach stroja, takže každý stroj môže mať svoju vlastnú hodnotu — užitočné, keď vaše stroje pracujú na rôznych skutočných rýchlostiach.
Ponechajte pole prázdne alebo nastavte na 100%, ak nechcete žiadne úpravy. Čokoľvek, čo zadáte, sa použije na každý odhad, ktorý CAM Assist vytvorí pre ten stroj.
Ako vypočítať správnu hodnotu
Nemusíte hádať. Spustite jeden diel cez CAM Assist s vypnutým faktorom rozsahu, porovnajte odhad s časom, ktorému dôverujete, a nechajte čísla poskytnúť percento.
- Nastavte faktor rozsahu na 100% (alebo ho ponechajte prázdny). Tým získate surový, neupravený odhad CAM Assist — číslo, ktoré budete opravovať.
- Spustite CAM Assist na reprezentatívnom dielci a poznamenajte si čas cyklu, ktorý uvádza. Nazvite to odhadem CAM Assist.
- Získajte referenčný čas, ktorému dôverujete pre ten istý diel. Toto je zvyčajne čas cyklu z vášho CAM balíka po publikovaní dráh nástroja, ale môže to byť aj skutočný nameraný beh na stroji. Nazvite to referenčný čas.
- Delenie referenčného času a odhadu CAM Assist, potom vynásobte 100. To je váš faktor rozsahu.
- Zadajte výsledok do poľa faktora rozsahu a znova spustite. Uvádzaný čas by teraz mal zodpovedať vašej referencii.
Výpočet
Toto je "krížové násobenie" napísané. Riešite proporciu: odhad CAM Assist je k 100% ako referenčný čas je k faktoru rozsahu, ktorý chcete.
Preusporiadané, to je:
9:36 je 9 min 36 s = 576 sekúnd = 9.6 minút.Príklady
Príklad 1 — základný prípad
CAM Assist odhaduje 20:00. Dielec na stroji skutočne trvá 30:00.
Faktor rozsahu = (30 ÷ 20) × 100 = 150%
Odhad bol skratší, takže ho zväčšíte.
Príklad 2 — referenčný čas z CAM balíka
Pri faktore rozsahu 100% uvádza CAM Assist 24:00. Váš publikovaný program CAM balíka pre ten istý diel vychádza na 30:00.
Faktor rozsahu = (30 ÷ 24) × 100 = 125%
Príklad 3 — keď odhad trvá dlhšie
CAM Assist uvádza 12:00, ale váš referenčný čas je iba 9:36 (9.6 minút).
Faktor rozsahu = (9.6 ÷ 12) × 100 = 80%
Tu bol odhad príliš vysoký, takže hodnota pod 100% ho zníži.
Príklad 4 — práca v sekundách
Odhad CAM Assist 18:45 (1,125 s). Referenčný čas 22:30 (1,350 s).
Faktor rozsahu = (1,350 ÷ 1,125) × 100 = 120%
Rýchly prehľad
| Odhad CAM Assist | Referenčný čas | Výpočet | Faktor rozsahu |
|---|---|---|---|
| 20:00 | 30:00 | 30 ÷ 20 × 100 | 150% |
| 24:00 | 30:00 | 30 ÷ 24 × 100 | 125% |
| 12:00 | 9:36 | 9.6 ÷ 12 × 100 | 80% |
| 18:45 | 22:30 | 1350 ÷ 1125 × 100 | 120% |
Tipy pre spoľahlivý faktor
- Použite diel, ktorý je typický pre to, čo vykonávate na tomto stroji. Faktor nastavený na nezvyčajnom dielci nezíska dobré výsledky.
- Vypočítajte pre každý stroj. Rýchly stroj s vysokým výkonom a starší, pomalší si budú vyžadovať rôzne faktory a nastavenie je uložené pre každý stroj z presne tohto dôvodu.
- Pre stabilnejšie číslo priemerujte výsledok cez dva alebo tri diely, namiesto toho, aby ste sa spoliehali na jeden.
- Znova zvážte faktor, ak zmeníte stratégiu nástrojov, rýchlosti posuvu alebo samotný stroj — medzera, ktorú koriguje, sa môže posunúť.
Často kladené otázky
Čo sa stane, ak ponechám faktor rozsahu prázdny?
CAM Assist to vyhodnotí ako 100% a uvádza surový odhad bez akýchkoľvek úprav.
Môže byť faktor rozsahu nižší ako 100%?
Áno. Ak CAM Assist predpokladá vyššie hodnoty, hodnota pod 100% znižuje uvádzaný čas (pozri Príklad 3).
Zmení to moje dráhy nástrojov alebo stratégiu obrábania?
Nie. Faktor rozsahu ovplyvňuje iba uvádzaný čas cyklu v odhade. Nezasahuje do dráh nástrojov, rýchlostí posuvu, rýchlostí ani do čohokoľvek, čo stroj skutočne robí.
Ktorý referenčný čas by som mal použiť — čas z CAM balíka alebo skutočný beh na stroji?
Obe možnosti sú platné. Publikovaný čas z CAM balíka je najpohodlnejší a opakovateľný. Zmeraný beh na stroji je najpresnejší. Použite ten, ktorému dôverujete viac pre ten stroj.
