Analyzovať

Fáza Analýza poskytuje spätnú väzbu o aktívnom behu CAM Assist a príležitosť na vylepšenie stratégie pred jej odoslaním do CAM balíka.

Obsah

Pracovný postup

Rozloženie

Záložka Oplošnosť

Záložka Program

Záložka Porovnanie

Technické poznámky

Fáza Analýza poskytuje spätnú väzbu o aktívnom behu CAM Assist a príležitosť na úpravu programu pred jeho odoslaním do CAM balíka. Na obrazovke sa zobrazuje informatívna informácia o pokroku a na konci sa zobrazujú kľúčové metriky programu.

Štruktúrovaný pohľad na program je k dispozícii hneď, ako CAM Assist vypočíta prvú sadu operácií. Záložka porovnania je tiež k dispozícii na porovnanie výkonu vybraných knižníc nástrojov s alternatívou.

Pracovný postup

Spätná väzba o aktívnom behu sa automaticky zobrazuje pri štarte CAM Assist. Podobne ako vo fáze Hodnotenie, akékoľvek problémy, s ktorými ste sa stretli, sú zobrazené v panely analýzy stratégie a je možné ich prehľadávať kliknutím na ne. Tlačidlo Odoslať do CAM balíka je povolené, akonáhle sú vygenerované všetky operácie; kliknutím na toto tlačidlo sa zatvorí užívateľské rozhranie CAM Assist a program sa odošle do CAM balíka.

Záložka Program je aktivovaná hneď, ako sú prvé sady operácií generované CAM Assist. To poskytuje štruktúrovaný pohľad na program a možnosť úpravy pre každú operáciu.

Záložka Porovnanie je aktivovaná, keď sú všetky operácie generované a poskytuje vedľa seba vizualizáciu dvoch programov: jeden vygenerovaný pomocou vybraných knižníc; a alternatívu generovanú buď pomocou teoreticky kompletné knižnice alebo sadu alternatívnych knižníc nástrojov definovaných na stránke Moje knižnice nástrojov.

Rozloženie

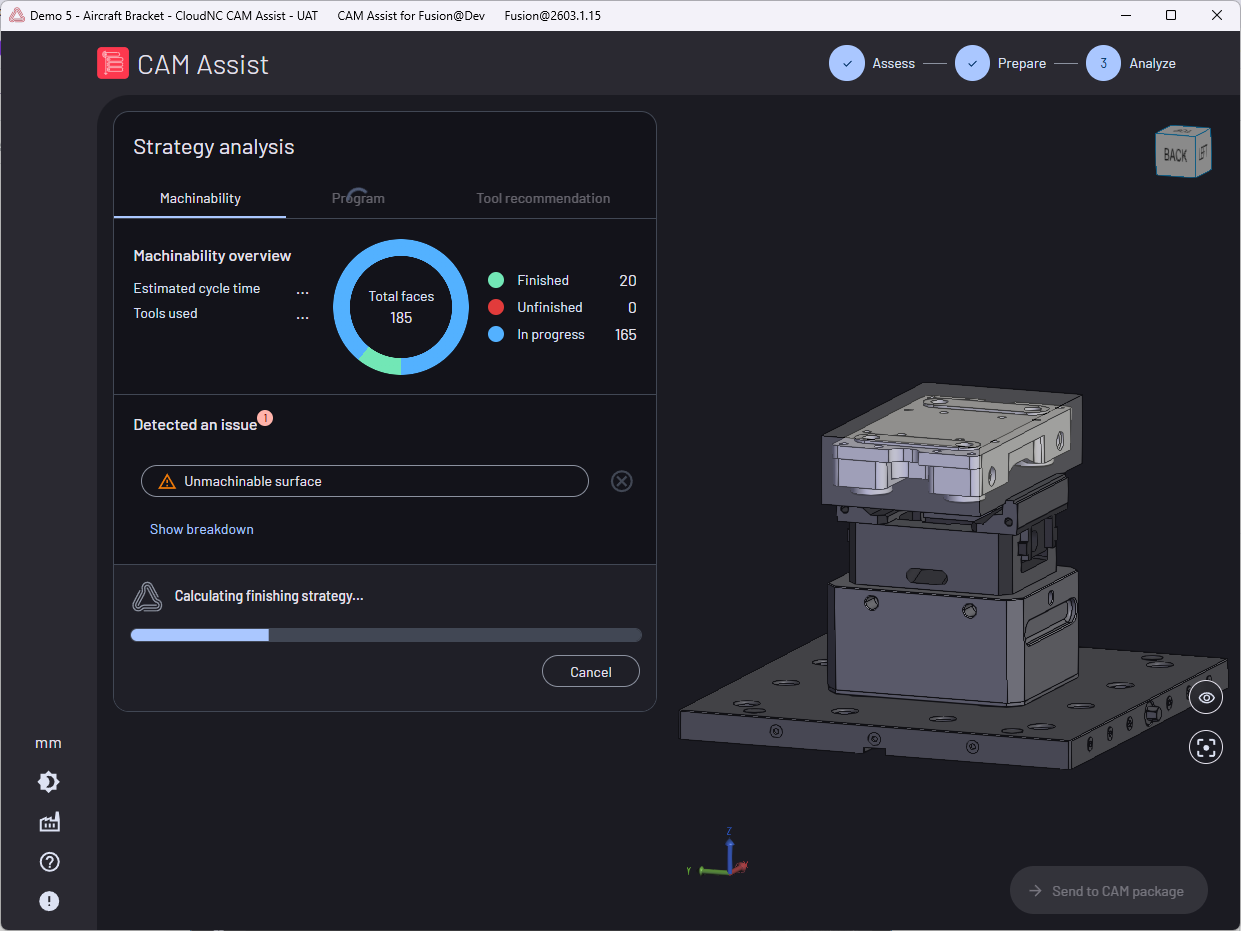

Obrazovka Analýza poskytuje kontextovú zobrazenie na ľavej strane obrazovky s veľkou vizualizáciou scenára na pravej strane. Obsah tejto obrazovky sa automaticky aktualizuje, ako sa aktívny beh CAM Assist posúva a je rozdelený do nasledujúcich záložiek:

• Oplošnosť - Spätná väzba o aktívnom behu CAM Assist, vrátane cyklického času a dokončených plôch.
• Program - Štruktúrovaný pohľad na vygenerovaný program.
• Porovnanie - Vedľa seba porovnanie požadovaného programu s alternatívou.

• Záložka Program je aktivovaná, keď sú prvé sady operácií generované CAM Assist
• Záložka Porovnanie je aktivovaná, keď je celý program generovaný CAM Assist

Späť nahor

Záložka Oplošnosť

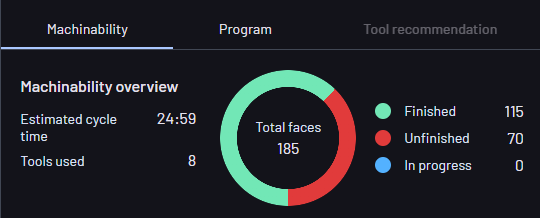

Záložka Oplošnosť obsahuje nasledujúce informácie: Odhadovaný cycle time - Celkový cyklický čas programu vo všetkých vybraných nastaveniach. Pozrite si tu technickú poznámku o cyklických časoch. Celkový cyklický čas sa zvyšuje pri každom generovaní sady operácií CAM Assist Nástroje použité - Celkový počet nástrojov použitých v programe vo všetkých vybraných nastaveniach. Celkový cyklický čas sa zvyšuje pri každom generovaní sady operácií CAM Assist Celkové plochy - Celkový počet plôch detekovaných v súčiastke. Graf sa automaticky aktualizuje, keď CAM Assist pracuje a plochy prechádzajú medzi nasledujúcimi stavmi: Dokončené - Celkový počet plôch dokončených vo všetkých vybraných nastaveniach Nedokončené - Celkový počet plôch, ktoré neboli dokončené vo všetkých vybraných nastaveniach. Pozrite si panel spätnej väzby na vysvetlenie, prečo niektoré plochy nemohli byť dokončené. V procese - Počet plôch, ktoré sú stále zvažované CAM Assist.

Späť nahor

Spätná väzba o Oplošnosti

Problémy, na ktoré narazil CAM Assist počas generovania programu, sú uvedené v paneli spätnej väzby pod prehľadom. Tieto rozšírujú tie zobrazené vo fáze HODNOTENIE, pretože sú špecifické pre nastavenia, knižnice nástrojov a požadované parametre – napríklad, problémy s prístupnosťou sú teraz identifikované pre zvolené nástroje a problémy s vyčnievaním môžu byť zverejnené. Problémy sú rozdelené podľa typu a uvedené v paneli. Kliknutím na problém sa diel premení na priesvitný a postihnuté plochy sa zvýraznia červenou farbou.

Späť nahor

Záložka Program

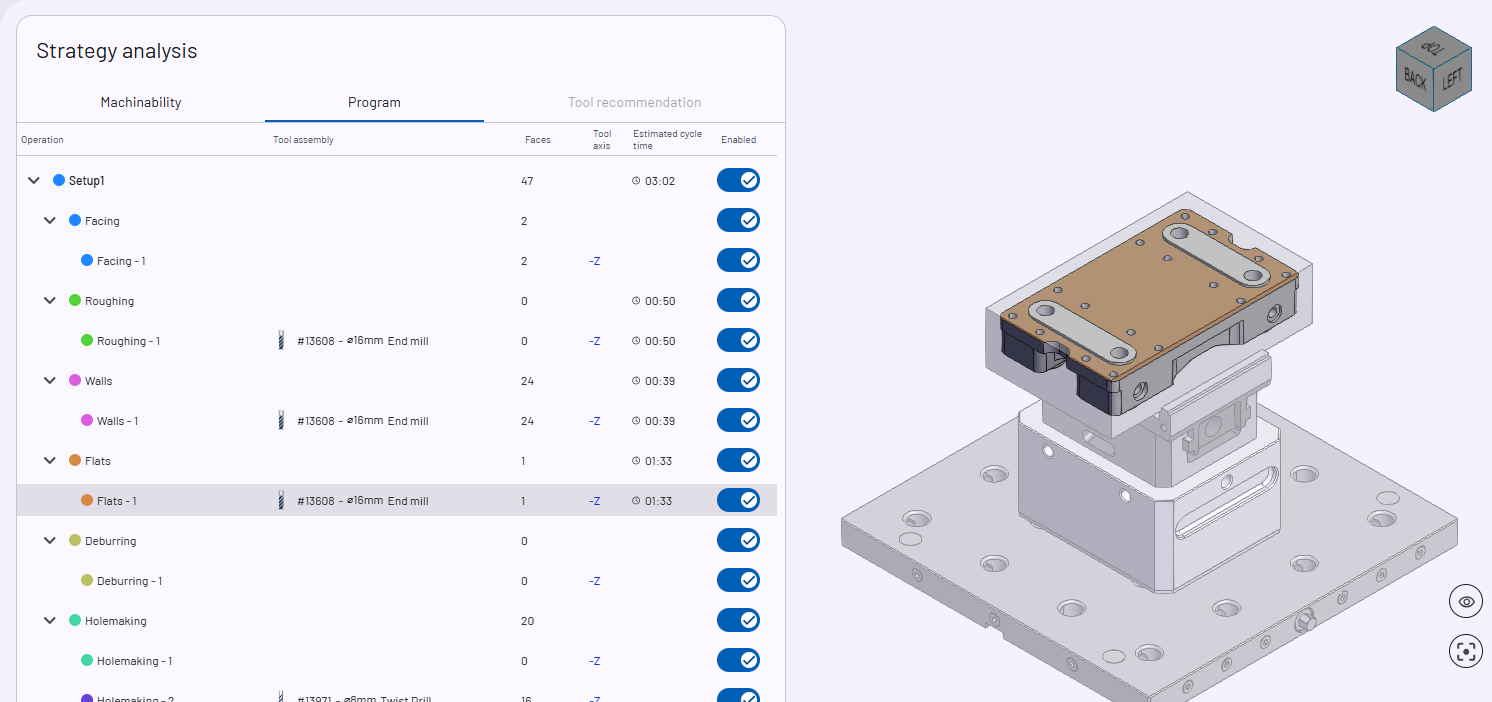

Záložka Program poskytuje štruktúrovaný pohľad na vygenerované operácie usporiadané podľa nastavenia a typu. Nasledujúce informácie sú zobrazené pre každú operáciu: Farba indikátora - Jedinečná farba pridelená operácii používaná na zobrazenie objemu odstráneného materiálu a dokončených plôch na súčiastke. Názov operácie - Jedinečný názov pridelený operácii. Nástrojové dráhy generované v CAM balíku používajú tento názov. Nástrojová zostava - Názov nástrojovej zostavy vybranej pre operáciu. Ak je toto prázdne, nástroj sa nezmenil od predchádzajúcej operácie. Plosky - Počet plôch dokončených operáciou. To sa očakáva, že bude prázdne pre hrubovacie operácie, ako tieto operácie neukončujú plochy. Os nástroja - Orientácia osi nástroja Odhadovaný cyklický čas - Odhadovaný cyklický čas pre operáciu, pozrite si túto technickú poznámku o tom, ako je to vypočítané. Prepinacie tlačidlo aktivácie Povolené - Operácia odoslaná do CAM balíka Zakázané - Operácia neodoslaná do CAM balíka

Kliknutím na nastavenie alebo skupinu operácií sa zvýraznia všetky plochy dokončené alebo objemy odstránené všetkými operáciami v skupine.

Späť nahor

Technické poznámky

Výpočet cyklického času

Cyklické časy operácií vypočítané pomocou CAM Assist sú aproximáciou dosiahnuteľných cyklických časov vypočítaných z prvých princípov. Fyzikálne vlastnosti stroja, ako sú akcelerácie, sa nezohľadňujú, rovnako ako ani vedenia alebo prepojovacie
