Generujte návrhy mäkkých skľučovadiel pripravené na obrábanie za sekundy, čím ušetríte ďalších 40 minút od CAD k prvému rezu.
CloudNC Soft Jaw Designer je funkcia doplnku CloudNC CAM Assist pre určité integrácie.
Mäkké skľučovadlá sú typom zariadenia na upínanie, používaného v procesoch CNC obrábania, kde je potrebný jemný úchop (alebo zložitý tvar). Obvykle sú vyrobené z mäkšieho materiálu ako 'tvrdé skľučovadlá', ako sú hliník alebo jemná oceľ.

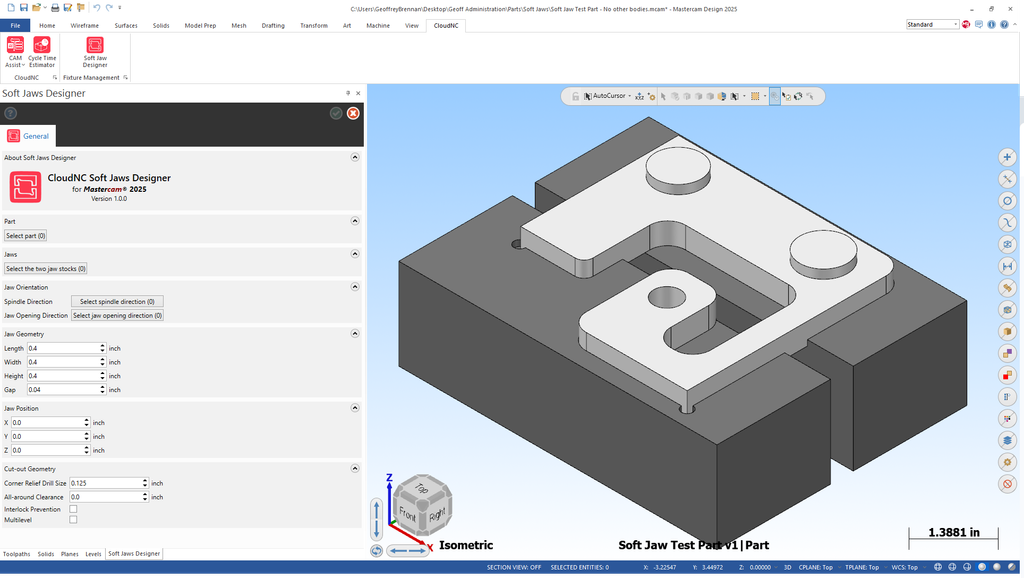

Funkcia CloudNC ‘Soft Jaw Designer’ využíva vstavanú inteligenciu na efektívne navrhovanie prispôsobených upevnení pre vašu súčiastku.
Soft Jaw Designer je dostatočne inteligentný na vytváranie tolerancií pre ostré rohy, vyhýbanie sa zaklapávajúcej geometrie a umožňuje bezpečné umiestnenie vašej súčiastky z viacerých smerov.
Soft Jaw Designer sa môže použiť na navrhnutie skľučovadiel z:
- Existujúceho páru telies skľučovadiel.
- Automaticky generovaného páru kvádrov.
Ako používať Soft Jaw Designer
Pred použitím Soft Jaw Designer musíte mať otvorenú súčiastku vo vašom CAM balíku.
Môžete začať s kvádrovými telami, ktoré definujú mäkké skľučovadlá, alebo ich vytvoriť od základov pomocou nástroja.
- Otvorené model/súčiastku vo vašom CAM balíku.
- Otvorenie Soft Jaw Designer z CloudNC Ribbon.
- Nastavenie parametrov pre návrh mäkkého skľučovadla (pre podrobnosti pozrite Soft Jaw Designer - Krok za krokom).
- Stlačte tlačidlo spustiť na vytvorenie mäkkých skľučovadiel.
- Telá skľučovadiel budú vytvorené na novej úrovni s názvom ‘Soft Jaws.’
