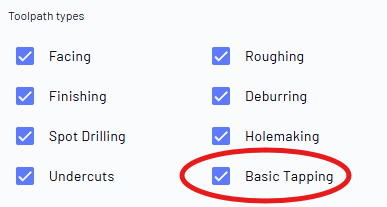

Dacă este bifat, Tapping de bază va genera un traseu de unelte pentru filete pentru fiecare gaură adecvată de pe modelul piesei dumneavoastră. Pentru a avea un traseu de unelte aplicat, o gaură modelată trebuie să fie de o anumită dimensiune, care este diametrul central forat, și trebuie să existe un instrument de filet corespunzător în biblioteca de unelte care se potrivește cu acea dimensiune forată.
De exemplu, dacă există o gaură pe modelul piesei dumneavoastră cu un diametru de 0.2 inci, cu opțiunea Tapping de bază bifată, un traseu de unelte de găurire va fi generat de CAM Assist pentru a forat gaura la această dimensiune (presupunând că există un instrument de găurit corespunzător în biblioteca de unelte), care va fi urmat de un traseu de unelte pentru filete folosind un filet de 1/4 inci, dacă acesta este în bibliotecă.

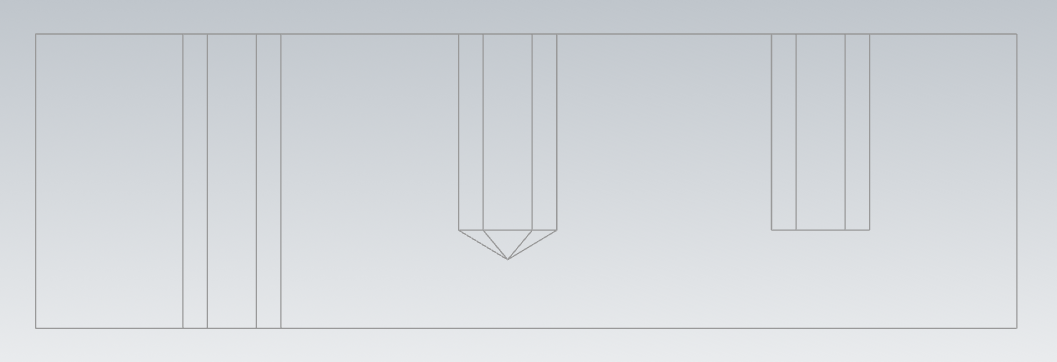

Pentru a avea un traseu de unelte de filete aplicat, găurile trebuie să fie fie gauri trecătoare, fie o gaură orizontală modelată cu profilul de găurire, adică, modelată cu profilul vârfului de găurire.
Primele două găuri de mai sus ar avea un traseu de unelte Tapping de bază aplicat, gaura de pe partea dreaptă nu ar avea.
În loc ca dimensiunea forată centrală să fie exactă, fiecare instrument de filet are o gamă de diametre de gauri cu care este asociat pentru această funcționalitate. Tapping de bază va aplica un traseu de unelte de filete la găurile modelate cu diametre dimensionate între minimul și maximul diametrului central. Aceste intervale sunt prezentate mai jos, iar diametrul găurilor modelate trebuie să se încadreze între aceste valori și să le includă:
Tapping de bază suportă în prezent Tipuri de filete grosiere
Denumire standard filet (inci) |
Diametru minor (inci) |
Diametru major (inci) |
|---|---|---|
#1 |
0.05677 |
0.06183 |
#2 |
0.06745 |
0.07324 |
#3 |
0.07735 |
0.08411 |
#4 |
0.08602 |
0.09413 |
#5 |
0.09902 |
0.10713 |
#6 |
0.10553 |
0.11567 |
#8 |
0.13153 |
0.14167 |
