Când adăugați o nouă mașină în CAM Assist, setarea valorii Spindle torque max este obligatorie.
Valoarea așteptată în acest câmp este evaluarea continuă de la producătorul arborelui. CloudNC recomandă clienților să se referă la graficele de cuplu și putere ale arborelui relevante de la producător pentru a determina o valoare maximă corespunzătoare a cuplului arborelui.

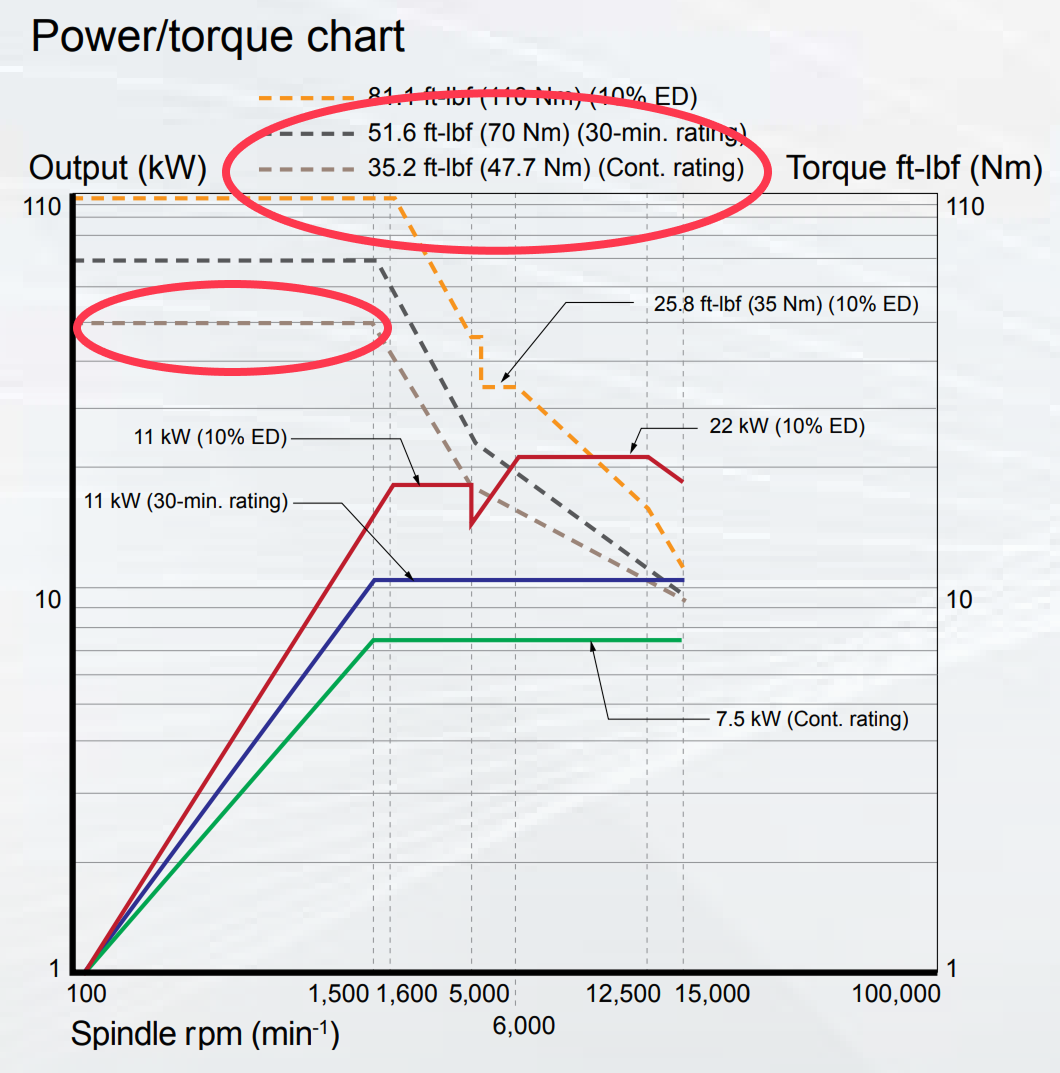

De exemplu, în acest grafic de la Mazak, evaluarea cuplului continuu de 32.2 ft lb (47.7 Nm) ar fi valoarea folosită în CAM Assist:
Este comun ca mai multe curbe de cuplu să fie publicate pentru fiecare arbore, care reflectă diferite duty cycles. În primul grafic, puteți vedea curbele “10% ED”, “30-min rating” și “Cont rating”. Acestea reflectă faptul că puteți intermitent crește cuplul peste evaluarea continuă fără ca mașina să se oprească. Astfel, curva 10% ED vă oferă cuplul pe care îl puteți folosi dacă tăiați timp de 6 minute și apoi opriți pentru restul de 54 de minute din oră; evaluarea de 30 de minute vă oferă cuplul pe care îl puteți folosi dacă funcționați 50% din timp în fiecare oră etc. Evaluarea continuă este cea pe care trebuie să o alegeți, deoarece aceasta garantează că puteți rula continuu la acel cuplu fără a supraîncălzi sau a reduce capacitatea mașinii.

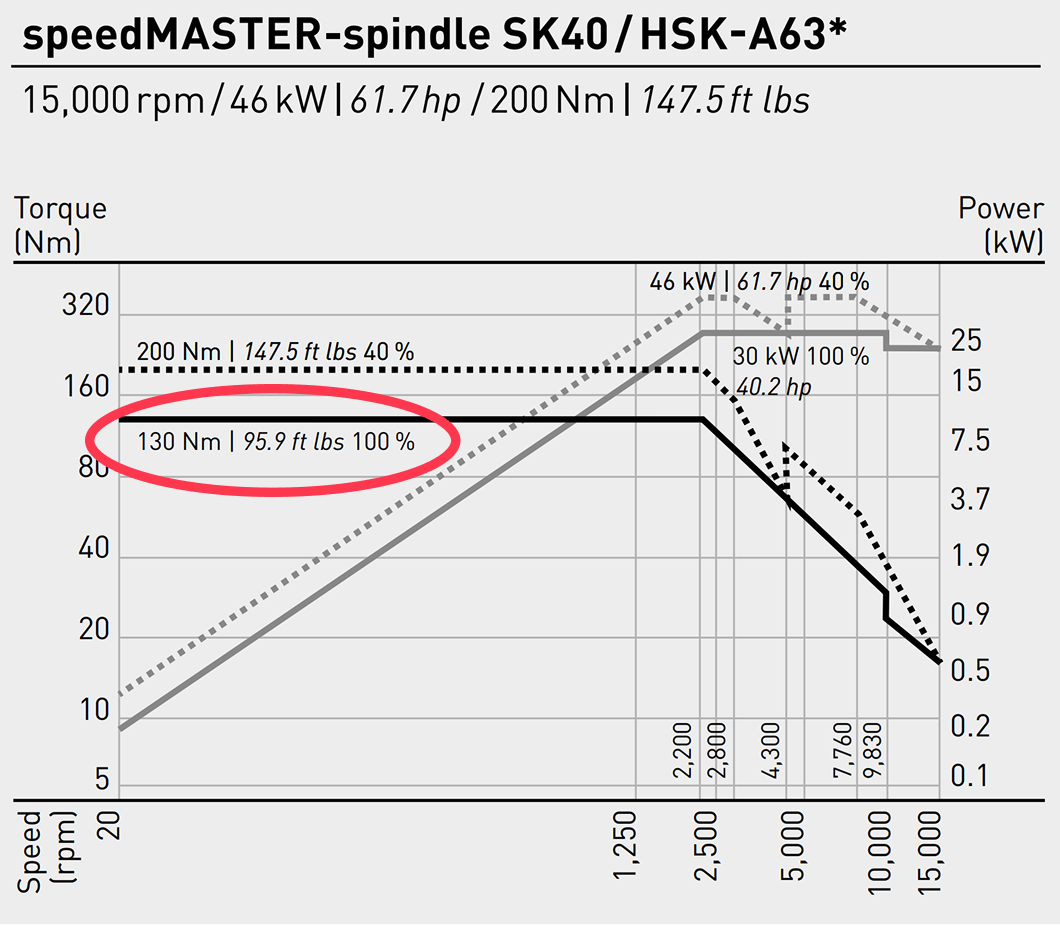

În acest grafic de la DMG MORI, evaluarea cuplului continuu de 95.9 ft lb (130 Nm) ar fi valoarea folosită în CAM Assist:

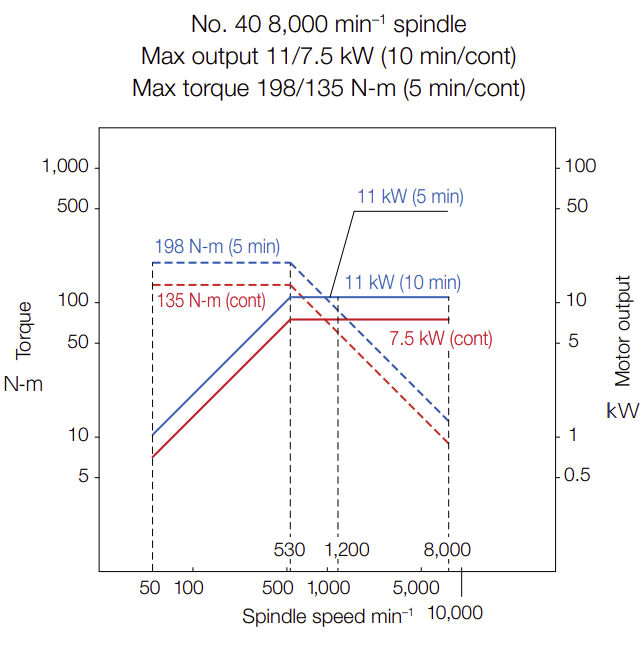

În exemplul de mai jos de la Okuma, intervalul de 198-135 Nm (146-99.5 ft lb) este clar. Pentru o operare conservatoare, ar fi introdusă valoarea inferioară în CAM Assist.

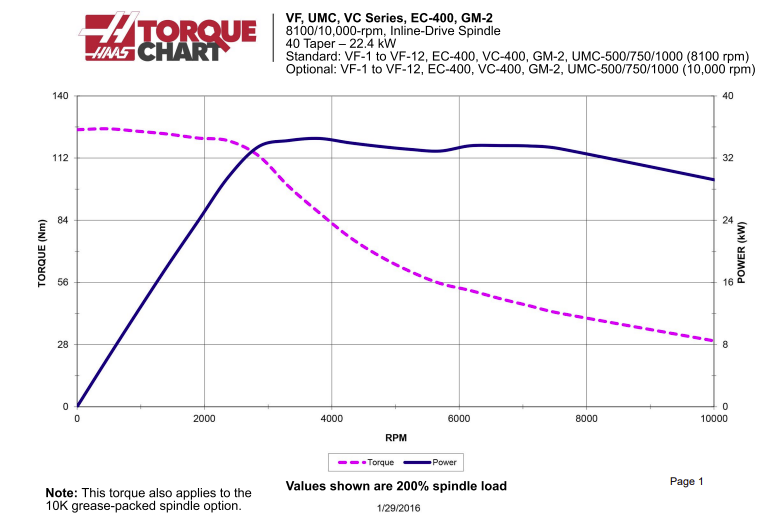

Pentru unii producători de arbori, informația trebuie interpretată ușor diferit. De exemplu, în graficele Haas, valorile cuplului sunt adesea citate la 200% din sarcina arborelui, ceea ce este mult mai mare decât valorile continue (adică 100% din sarcina arborelui) necesare în CAM Assist. Atelierele pot depăși parametrii de sarcină a arborelui, dar doar pentru perioade scurte de timp. În astfel de cazuri, puteți scala de la 200% la 100% prin simpla înjumătățire a cuplului citat, așadar, în exemplul de mai jos, dacă valoarea cuplului la 200% este 125 Nm (92 ft lb), jumătate din aceasta ar fi 62.5 Nm (46 ft lb).
Arborele are, în general, două regiuni principale de operare: o regiune de cuplu constant (până la un anumit rpm “colț”) și deasupra acesteia, o regiune de putere constantă. Acest lucru poate fi observat în figurile de mai sus. Un arbore va livra cuplul maxim la rpm-uri mai mici, iar apoi, deasupra rpm-ului “colț”, cuplul va începe să scadă.
Compromisul între putere, cuplu și viteza maximă a arborelui va depinde în principal de proiectarea motorului și de existența unui gearbox. O viteză maximă mai mare a arborelui va însemna adesea sacrificarea cuplului și viceversa.
