Analiză

Etapa de Analiză oferă feedback despre o execuție activă CAM Assist și oportunitatea de a rafina strategia înainte de a fi trimisă către pachetul CAM.

Conținut

Flux de lucru

Dispunere

Tabul Capacitate de prelucrare

Tabul Program

Tabul Comparare

Note tehnice

Etapa Analiză oferă feedback despre o execuție activă CAM Assist și oportunitatea de a rafina programul înainte de a fi trimis către pachetul CAM. Informații informative despre progres sunt afișate pe ecran, iar metrici cheie pentru program sunt prezentate la finalizare.

O vedere structurată a programului este disponibilă de îndată ce CAM Assist a calculat prima set de operațiuni. Un tab de comparare este, de asemenea, disponibil pentru a compara performanța bibliotecilor de unelte selectate cu una alternativă.

Flux de lucru

Feedback-ul despre execuția activă este afișat automat atunci când CAM Assist este pornit. La fel ca în etapa Evaluare, orice probleme întâmpinate sunt afișate în panoul de Analiză a Strategiei și pot fi revizuite făcând clic pe ele. Butonul Trimite la pachetul CAM este activat odată ce toate operațiunile au fost generate; făcând clic pe acest buton, se va închide interfața utilizator CAM Assist și se va trimite programul către pachetul CAM.

Tabul Program este activat de îndată ce prima set de operațiuni este generată de CAM Assist. Acesta oferă o vedere structurată a programului și o capacitate de editare pentru fiecare operațiune.

Tabul Comparare este activat odată ce toate operațiunile au fost generate și oferă o vizualizare comparativă a două programe: unul generat folosind bibliotecile selectate; și o alternativă generată folosind fie o bibliotecă teoretic completă, fie un set de biblioteci alternative de unelte definite în pagina Bibliotecile Mele de Unelte.

Dispunere

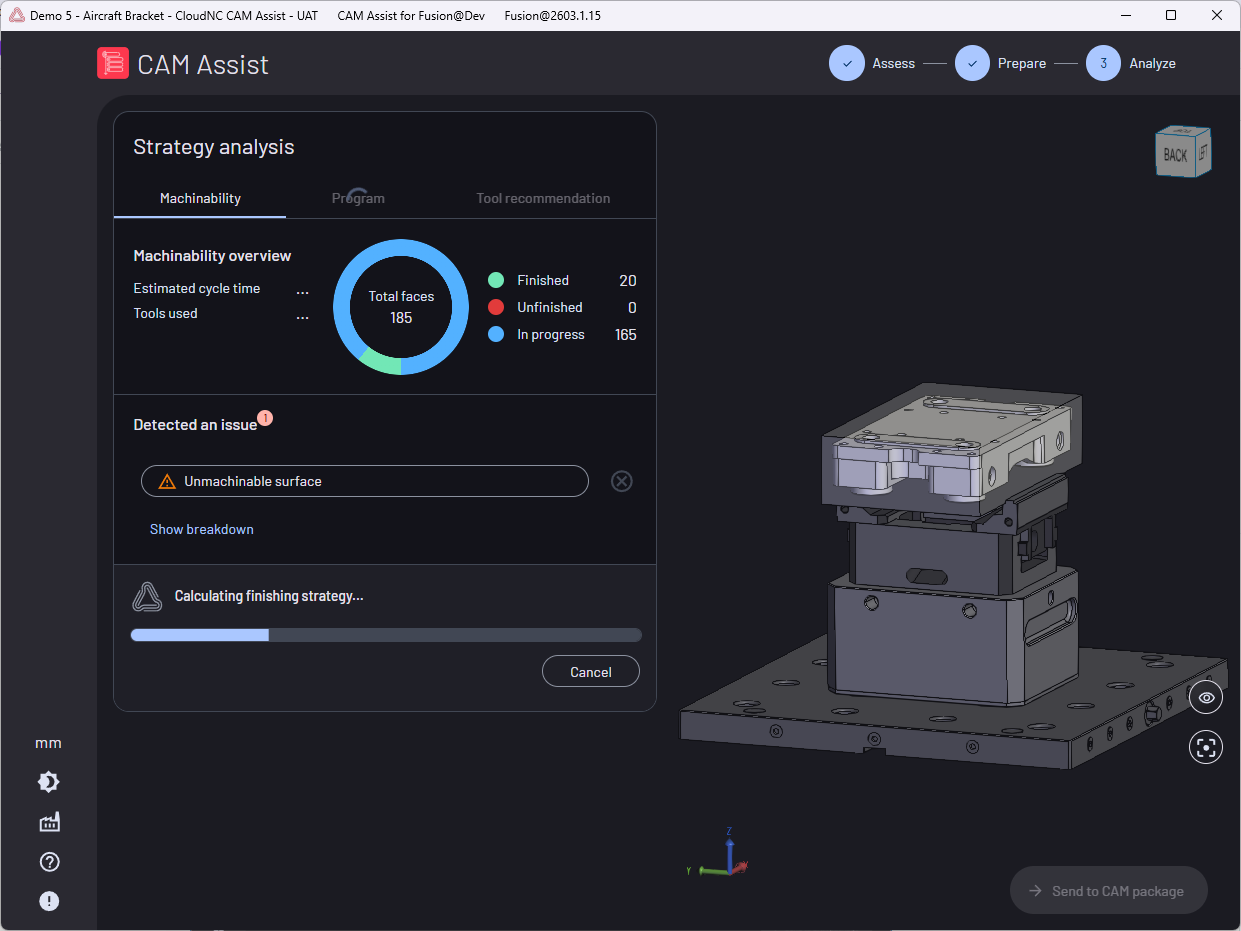

Ecranul de Analiză oferă o afișare contextuală pe partea stângă a ecranului cu o vizualizare mare a scenariului pe partea dreaptă. Conținutul acestei afișări se actualizează automat pe măsură ce execuția activă CAM Assist progresează și este împărțit în următoarele taburi:

• Capacitate de prelucrare - Feedback despre execuția activă CAM Assist, inclusiv timpul ciclu și fețele finisate.
• Program - Vedere structurată a programului generat.
• Comparare - Comparare față în față a programului solicitat cu o alternativă.

• Tabul Program este activat când prima set de operațiuni este generată de CAM Assist
• Tabul Comparare este activat când programul complet a fost generat de CAM Assist

Înapoi sus

Tabul Capacitate de prelucrare

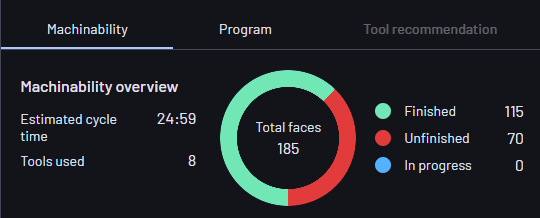

Tabul Capacitate de prelucrare conține următoarele informații: Timp ciclu estimat - Timpul ciclu total al programului pentru toate configurațiile selectate. Consultați aici pentru o notă tehnică despre timpii ciclu. Timpul ciclu total crește de fiecare dată când un set de operațiuni este generat de CAM Assist Unelte utilizate - Numărul total de unelte utilizate în program pentru toate configurațiile selectate. Timpul ciclu total crește de fiecare dată când un set de operațiuni este generat de CAM Assist Fețe totale - Numărul total de fețe detectate în parte. Graficul se actualizează automat pe măsură ce CAM Assist lucrează și fețele trec între următoarele stări: Finalizate - Numărul total de fețe finisate pentru toate configurațiile selectate Ne-finalizate - Numărul total de fețe care nu au fost finisate pentru toate configurațiile selectate. Consultați panoul de feedback pentru o explicație despre de ce unele fețe nu au putut fi finisate. În desfășurare - Numărul de fețe încă în analiză de către CAM Assist.

Înapoi sus

Feedback privind capacitatea de prelucrare

Problemele întâmpinate de CAM Assist în timpul generării programului sunt listate în panoul de feedback de sub prezentare. Acestea extind problemele afișate în etapa de Evaluare, deoarece sunt specifice configurațiilor, bibliotecilor de unelte și parametrilor solicitați - de exemplu, problemele de accesibilitate sunt acum identificate pentru uneltele alese și problemele cu protruzia pot fi evidențiate. Problemele sunt grupate pe tip și listate în panou. Făcând clic pe o problemă, partea devine translucidă și fețele afectate sunt evidențiate în roșu.

Înapoi sus

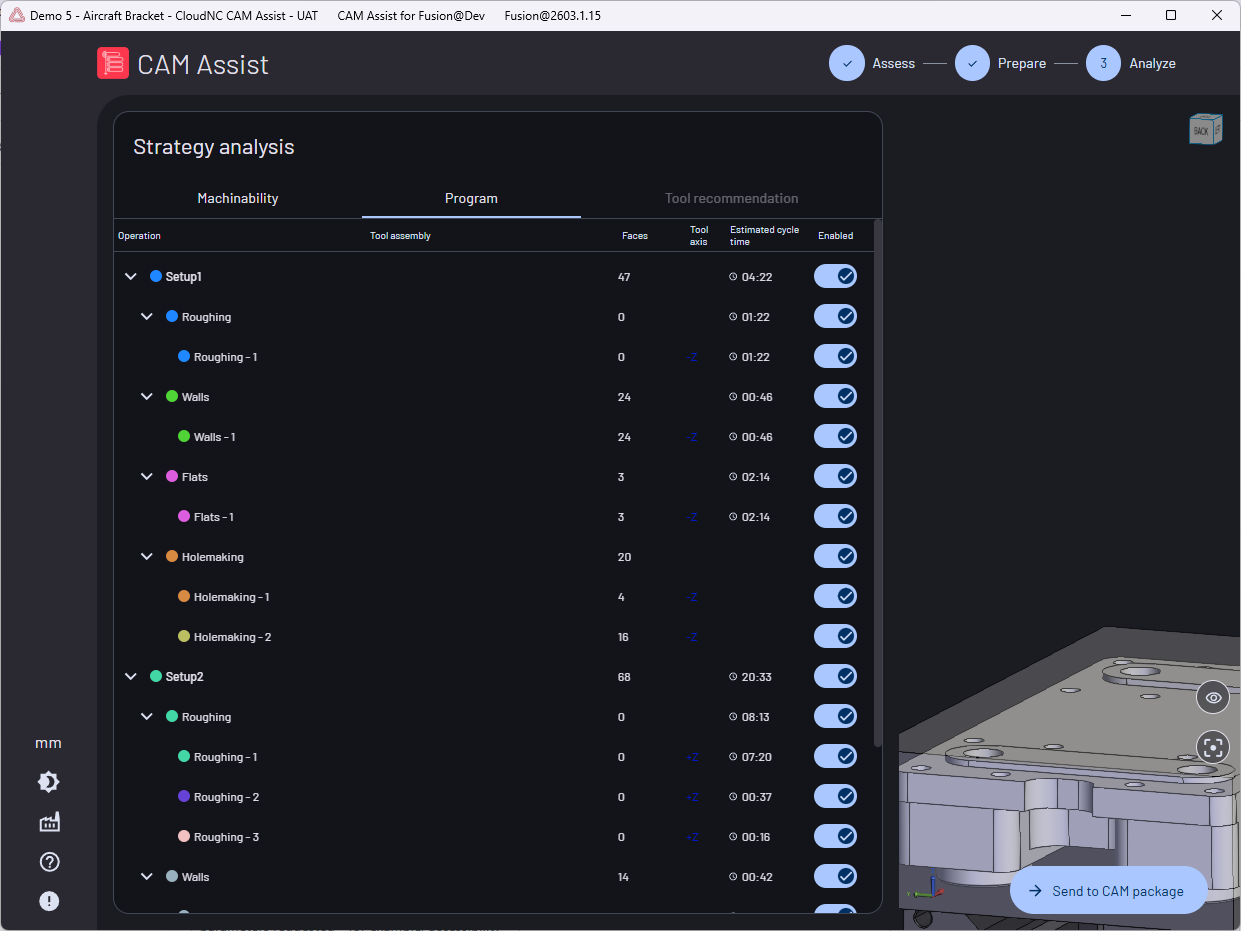

Tabul Program

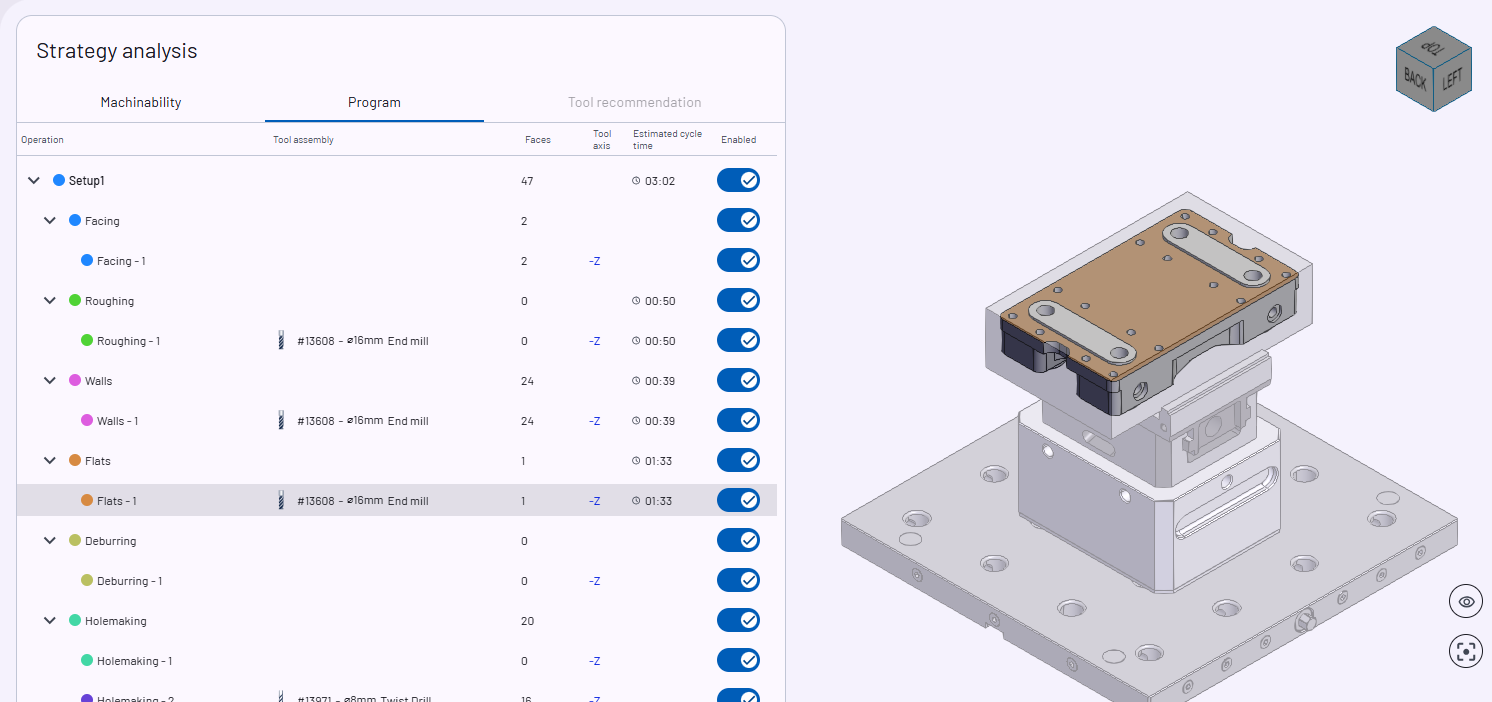

Tabul Program oferă o vedere structurată a operațiunilor generate grupate după configurație și tip. Următoarele informații sunt afișate pentru fiecare operațiune: Indicator de culoare - Culoare unică atribuită operațiunii utilizată pentru a afișa volumul de îndepărtare și fețele finisate pe parte. Numele operațiunii- Nume unic dat operațiunii. Calea uneltelor generate în pachetul CAM folosește acest nume. Asamblare unelte - Numele asamblării de unelte alese pentru operațiune. Dacă acest câmp este gol, unelta nu s-a schimbat față de operațiunea precedentă. Fețe - Numărul de fețe finisate de operațiune. Acesta se așteaptă să fie gol pentru operațiunile de strunjire, deoarece aceste operațiuni nu finalizează fețe. Axul uneltei - Orientarea axului uneltei Timp ciclu estimat - Timpul ciclu estimat pentru operațiune, consultați această notă tehnică despre cum este calculat. Comutator de activare Activat - Operațiune trimisă la pachetul CAM Dezactivat - Operațiune netrimisă la pachetul CAM

Făcând clic pe o configurație sau grup de operațiuni, se evidențiază toate fețele finisate sau volumele îndepărtate de toate operațiunile din grup.

Înapoi sus

Note tehnice

Calculul timpului ciclu

Timpurile ciclu pentru operațiuni calculate de CAM Assist sunt o aproximație a timpilor ciclu realizabili care sunt calculați din principii fundamentale. Proprietățile fizice ale mașinilor, cum ar fi accelerațiile, nu sunt luate în considerare, nici mișcările de legătură.

Pentru operațiunile de strunjire, timpul ciclu este calculat din volumul de material care trebuie îndepărtat și rata de îndepărtare a materialului a uneltei selectate, folosind valorile parametrilor de tăiere.

Pentru operațiunile de finisare, timpul ciclu este calculat din distanța estimată de tăiere și rata de avans din parametrii de tăiere ai uneltei selectate.
