Despre interfața utilizatorului CAM Assist

CAM Assist oferă o interfață utilizator vizual bogată (UI) independentă de pachetul CAM utilizat. Este concepută special pentru a ghida utilizatorii printr-o rulare de succes a CAM Assist cu controale intuitive și vizualizări personalizate.

Conținut

Redimensionarea și repoziționarea ferestrei CAM Assist

Componente de navigare

Componente de vizualizare

Interfața utilizatorului se afișează automat la pornirea CAM Assist și se închide atunci când programul CAM generat este trimis înapoi la pachetul CAM. Aceasta întărește fluxul de lucru principal al CAM Assist, oferind o evaluare timpurie a piesei; pregătirea scenariului de prelucrare; și analiza programului generat.

Fluxul de lucru CAM Assist

Centrală în interfața utilizatorului este fluxul de lucru conceput pentru a ghida utilizatorii printr-o rulare de succes a CAM Assist. Acesta este ilustrat mai jos și explicat în paginile următoare.

Evaluează		Pregătește		Analizează
Validarea piesei și a corpurilor de stoc pentru a identifica devreme unde CAM Assist nu va funcționa. Aceasta se întâmplă înainte de generarea strategiei CAM. Mai multe despre etapa Evaluează		Definirea scenariului pentru rularea CAM Assist, inclusiv setările, uneltele și funcțiile avansate de configurare. Mai multe despre etapa Pregătește		Revizuirea și editarea strategiei CAM înainte de trimiterea la programul CAM pentru generarea traiectoriei uneltei Mai multe despre etapa Analizează

Redimensionare și repoziționare

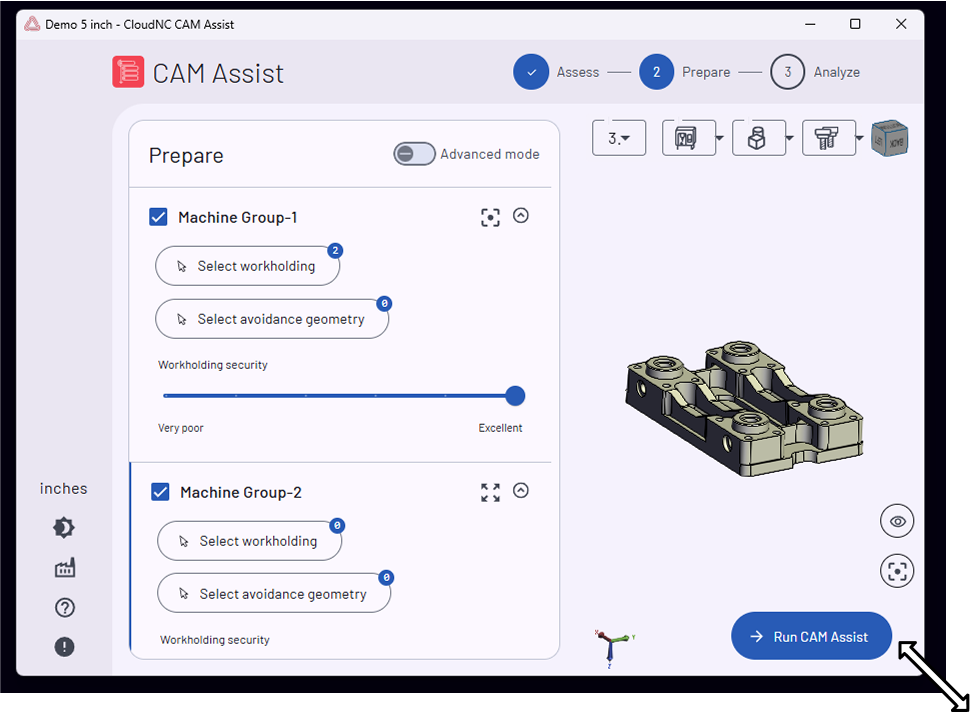

Redimensionare

CAM Assist poate fi redimensionat la orice dimensiune cel mai convenabil.

Pentru a redimensiona CAM Assist, faceți clic și trageți orice margine a interfeței sale la dimensiunea dorită (iconița de redimensionare va fi afișată când acțiunea este disponibilă).

Ca și în cazul altor feronerie, CAM Assist poate fi maximizat făcând clic pe iconița pătrată din colțul din dreapta sus.

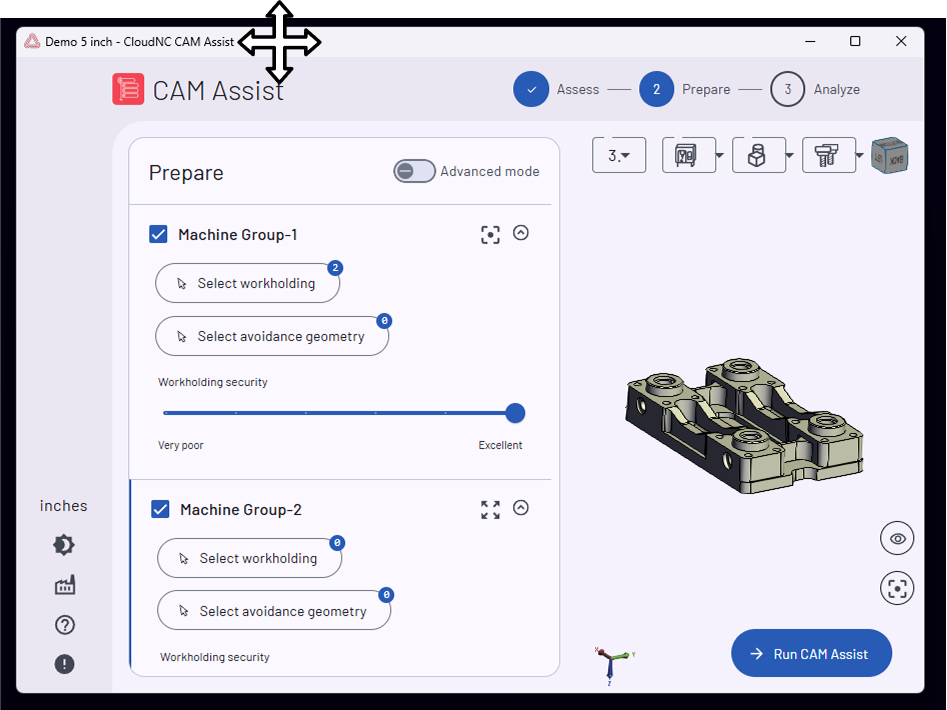

Repoziționare

CAM Assist poate fi poziționat oriunde în interiorul desktop-ului.

Pentru a repoziționa CAM Assist, trageți bannerul superior în poziția dorită.

Navigare 3D

Acțiune de navigare	Interacțiune cu mouse-ul
Orbitare	butonul stâng al mouse-ului + Mutați sau butonul central al mouse-ului + Mutați
Panoramare	butonul drept al mouse-ului + Mutați sau Ctrl + butonul stâng al mouse-ului + Mutați
Zoom	rotița mouse-ului sau  Shift + butonul stâng al mouse-ului + Mutați

Componente UI

Interfața utilizatorului CAM Assist include o gamă de componente care sunt consistente pe toate paginile. Acestea includ controale pentru vizualizarea scenariului, acces la paginile de Configurare și identificarea etapei CAM Assist active.

Componente de navigare

Descriere

Indicație etapă activă

Un control stepper în colțul din dreapta sus al ecranului arată etapa activă a fluxului de lucru CAM Assist.

	Etapa CAM Assist activă este arătată ca un cerc albastru cu un număr în interior.
	Etapele finalizate sunt arătate ca cercuri albastre solide cu bife.
	Etapele viitoare sunt arătate ca cercuri conturate cu numere.

Unități active

Primul component din bara de meniu din partea stângă indică unitățile curent selectate.

CAM Assist funcționează cu ușurință atât în unități metrice, cât și imperiale, faceți clic pe unitățile curente pentru a schimba,


Mod deschis / închis

Control asupra paletei de culori utilizate în întreaga interfață utilizator.
