Urmați aceste instrucțiuni pas cu pas pentru utilizarea CloudNC Soft Jaw Designer
Notă - imaginile de exemplu de pe această pagină arată Soft Jaw Designer în Mastercam, totuși pașii sunt aceiași în toate pachetele. Verificați videoclipurile de aici pentru exemple specifice de pachete CAM.
1
Cu o piesă deschisă în pachetul dvs. CAM, selectați pictograma Soft Jaw Designer.
ℹ️ Dacă nu v-ați autentificat deja în serviciul CloudNC, vi se va cere să vă conectați printr-o fereastră de browser.
2

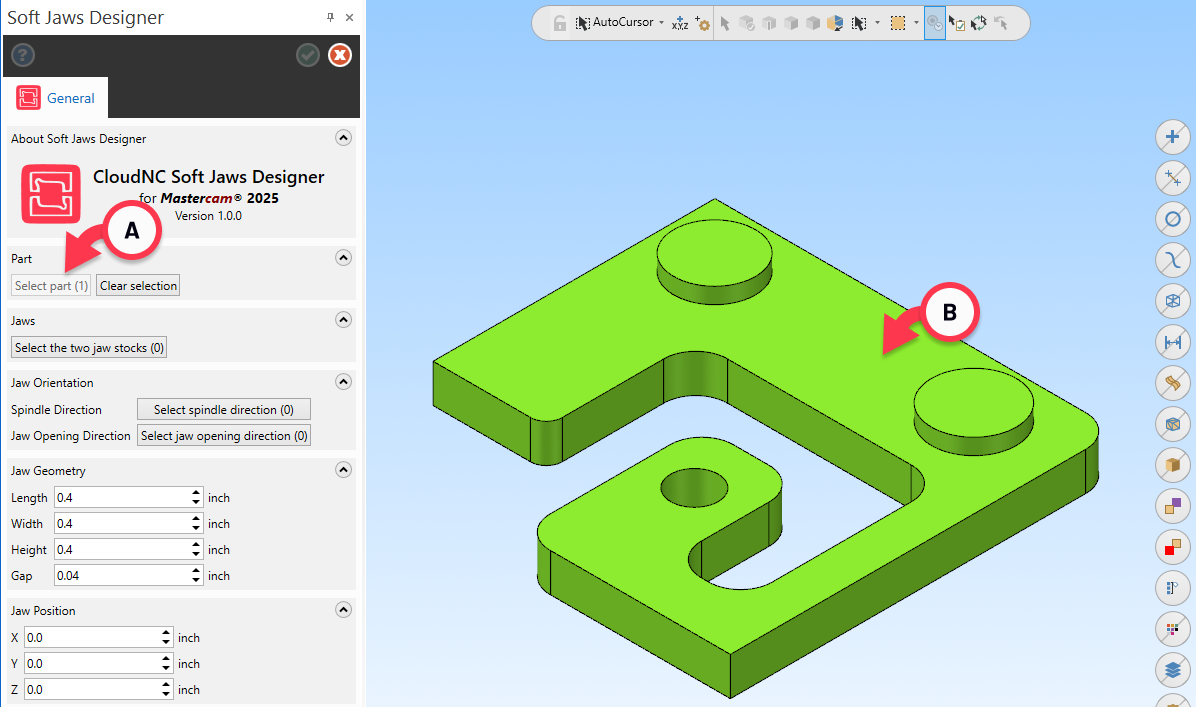

În cadrul panoului Soft Jaw Designer, selectați Part pentru a defini maxilarele moi:
A. Selectați butonul Part, apoi
B. Selectați piesa în zona de lucru a pachetului CAM.
ℹ️ Pentru a reselecta un element, folosiți butonul Clear selection.
3 (Opțional)

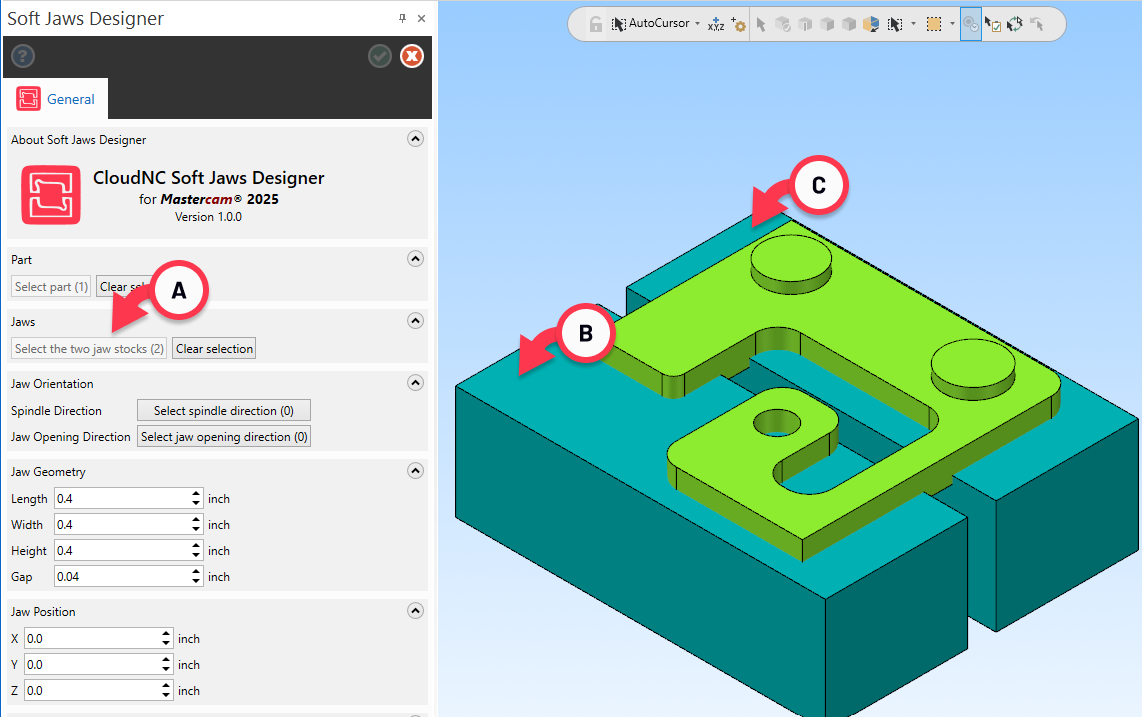

În cadrul panoului Soft Jaw Designer, selectați corpurile de stoc Jaw pentru a le modifica:
ℹ️ Soft Jaw Designer poate fi folosit pentru a modifica geometria existentă, sau pentru a crea corpuri de stoc pentru maxilare moi. Săriți peste acest pas pentru a permite Soft Jaw Designer să creeze corpurile de stoc pentru maxilare.
A. Selectați butonul Jaw stock, apoi
B, C. Selectați corpurile de stoc pentru maxilare în zona de lucru a pachetului CAM.
4

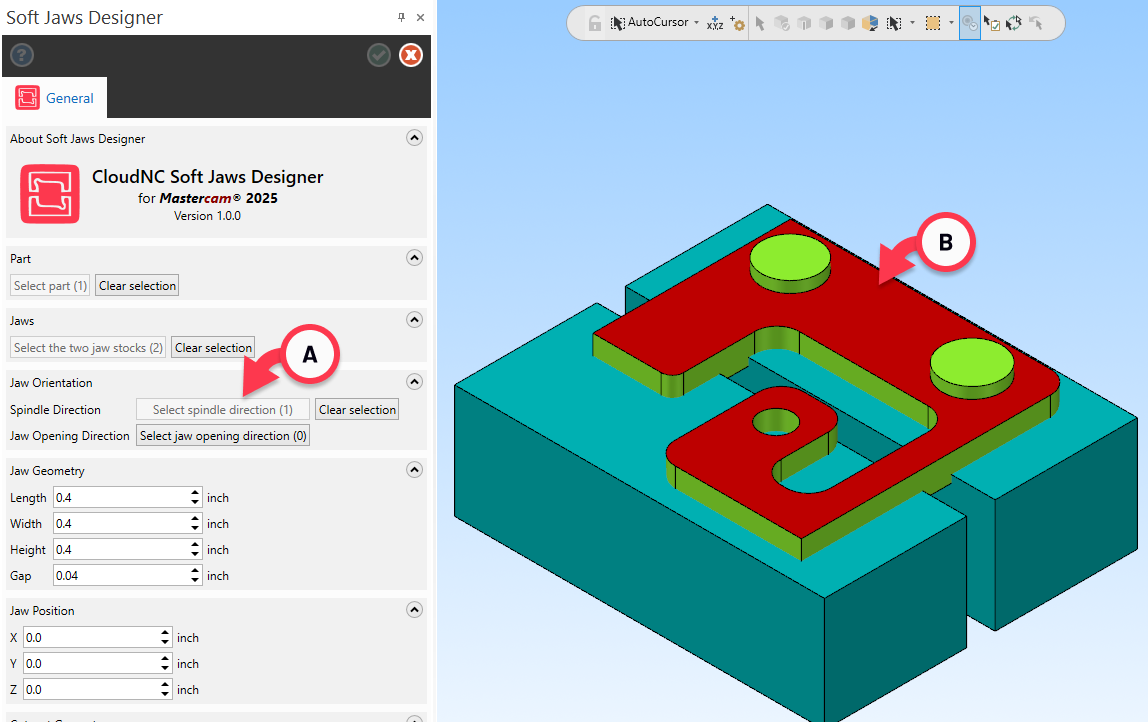

În cadrul panoului Soft Jaw Designer, selectați valorile Jaw Orientation:
A. Selectați butonul Spindle direction
B. Selectați fața de pe piesă (sau alte geometrie) care va defini direcția ortogonală pentru mandrină.

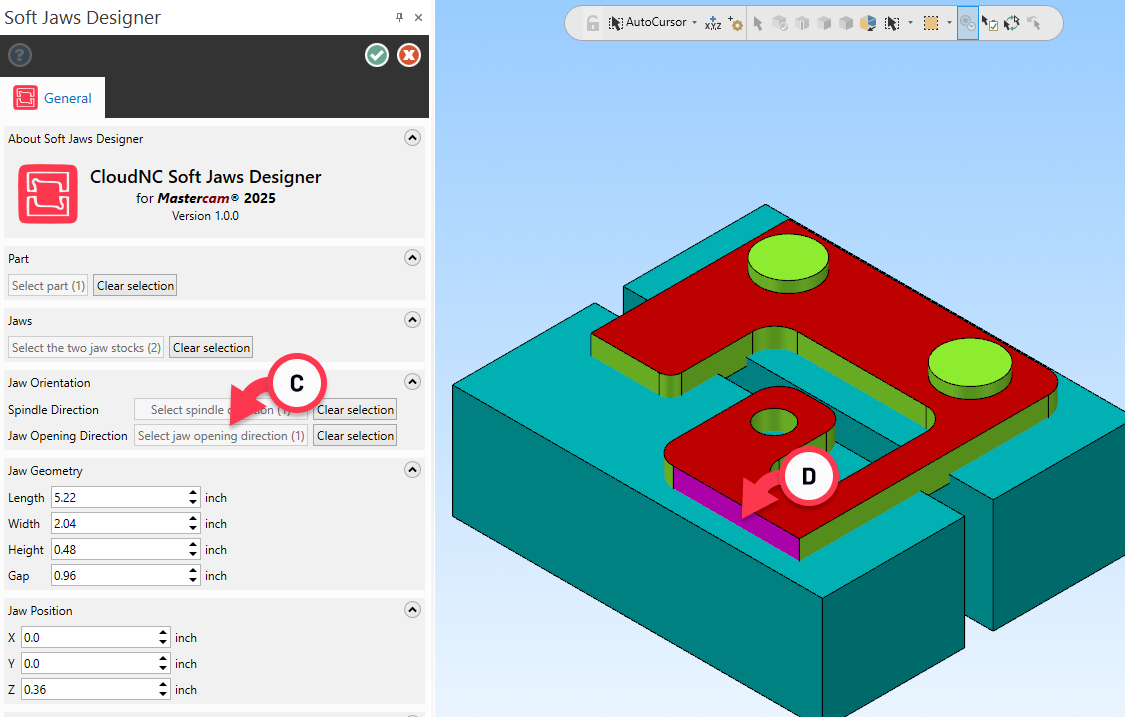

C. Selectați butonul Jaw opening direction
D. Selectați o față a piesei (sau alte geometrie) care va defini direcția normală la direcția de deschidere.
5
În cadrul panoului Soft Jaw Designer, definiți valorile Jaw Geometry:
A. Introduceți/editati valorile în câmpurile Jaw Geometry:
Length - dimensiunea corpului de maxilar pe axa X.
Width - dimensiunea corpului de maxilar pe axa Y.
Height - dimensiunea corpului de maxilar pe axa Z.
Gap - distanța dintre cele două corpuri de maxilar.
ℹ️ Când folosiți Soft Jaw Designer pentru a crea geometria corpurilor de maxilar, introduceți valorile care reflectă cel mai bine configurația piesei de prelucrat.
ℹ️ Când utilizați geometria corpurilor de maxilar selectate, valorile Jaw Geometry vor fi reflectate automat în geometria selectată.
6
În cadrul panoului Soft Jaw Designer, definiți valorile Jaw Position:
A. Introduceți/editati valorile Jaw Position:
X- în planul XY pe axa X, deplasarea centrului corpului de maxilar de la centrul corpului selectat.
Y - în planul XY pe axa Y, deplasarea centrului corpului de maxilar de la centrul corpului selectat.
Z - cantitatea de înălțime a corpului scufundată în maxilarele moi, așa cum este calculată pentru partea de jos a corpului selectat.
7
În cadrul panoului Soft Jaw Designer, definiți valorile Cut-out Geometry:
A. Introduceți/editati valorile Cut-out Geometry:
Corner Relief Drill Size- Găuri de eliberare a colțurilor pentru adaptarea piesei. Asigurați-vă că dimensiunea specificată este adecvată pentru biblioteca de unelte care va fi folosită pentru a prelucra maxilarele moi; modificați dacă este necesar.
All-around Clearance - asigurați-vă că distanța dintre marginea internă a maxilarelor și piesă este adecvată; modificați dacă este necesar.
Interlock Prevention- ia în considerare complexitatea formei piesei și modul în care piesa va fi fixată de maxilare pe măsură ce se închid și când sunt închise.
ℹ️ O piesă cu o formă complexă poate necesita Interlock Prevention să fie validată.
B. Multilevel- bifați caseta de selectare dacă piesa necesită un design de maxilare moi multilevel.
Dacă „Multilevel” este bifat (opțional):
C. Faceți clic pe butonul Select Z levels, apoi
D,E. Selectați geometria de pe piesă pentru a defini nivelurile Z pentru geometria multilevel.
Apăsați Esc pe tastatură pentru a finaliza selecția geometriei.
Textul butonului Select se schimbă pentru a reflecta numărul de niveluri Z selectate.
ℹ️ Nivelurile Z nu trebuie selectate. Dacă nivelurile Z nu sunt indicate, atunci Soft Jaw Designer va încerca să le selecteze automat. Rezultatele pot varia.
8
Faceți clic pe run pentru a crea maxilarele moi.
ℹ️ Dacă maxilarele moi nu sunt vizibile imediat, verificați că nivelul „Soft Jaws” este setat pe vizibil
Rezultatele Soft Jaw pot varia. De exemplu, pot fi necesare caracteristici suplimentare înainte de prelucrarea corpurilor de maxilar. Ocazional, procesul de decupare va necesita reluarea Soft Jaw Designer, folosind din nou corpurile de maxilar produse și adăugând decupările.
