Generați modele de maxilare moi gata de a fi prelucrate în câteva secunde, economisind încă 40 de minute de la CAD până la prima tăiere.
Designerul de Maxilare Moale CloudNC este o funcție a extensiei CloudNC CAM Assist pentru anumite integrații.
Maxilarele moi sunt un tip de dispozitiv de fixare utilizat în procesele de prelucrare CNC, unde este necesară o prindere delicată (sau o formă complexă). Acestea sunt de obicei fabricate dintr-un material mai moale decât „maxilarele dure”, cum ar fi aluminiul sau oțelul moale.
Funcția ‘Designerul de Maxilare Moale’ CloudNC folosește inteligență integrată pentru a projeta eficient accesorii personalizate pentru piesa dumneavoastră.
Designerul de Maxilare Moale este suficient de inteligent pentru a crea toleranțe pentru colțuri ascuțite, a evita geometria interlocking și permite poziționarea piesei într-un mod sigur din multiple direcții.
Designerul de Maxilare Moale poate fi utilizat pentru a proiecta maxilare din:
- O pereche existentă de corpuri de maxilare.
- O pereche de cuboide generate automat.

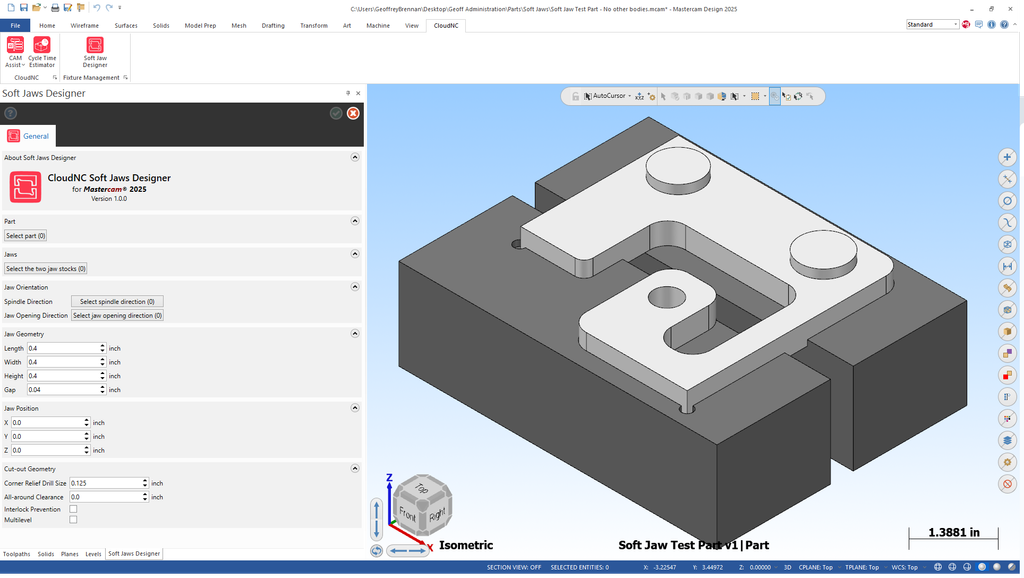

Cum să utilizați Designerul de Maxilare Moale
Înainte de a utiliza Designerul de Maxilare Moale, trebuie să aveți o piesă deschisă în pachetul dumneavoastră CAM.
Puteți începe cu corpuri de cuboide care vor defini maxilarele moi sau le puteți crea de la zero folosind instrumentul.
- Deschideți un model/piesă în pachetul dumneavoastră CAM.
- Deschideți Designerul de Maxilare Moale din Ribbon-ul CloudNC.
- Configurați parametrii pentru designul maxilarelor moi (pentru detalii, consultați Designerul de Maxilare Moale - Instrucțiuni Pas cu Pas).
- Faceți clic pe butonul run pentru a crea Maxilarele Moarte.
- Corpurile maxilarelor vor fi create într-un nou nivel numit ‘Maxilare Moarte’.
