Evaluarea fișierului CAD înainte de a rula CAM Assist sau, „verificarea prealabilă” este utilizată pentru a verifica dacă informațiile despre piesă și setare sunt corespunzătoare pentru CAM Assist.
Conținut
Etapa Evaluării oferă o evaluare timpurie a scenariului de prelucrare oferit CAM Assist. Orice probleme cu scenariul sunt prezentate într-o listă cu o evaluare a severității și pași potențiali pentru rezolvare.
Flux de lucru
O evaluare este declanșată automat când CAM Assist este lansat și se realizează în timp ce interfața utilizatorului se încarcă. Problemele sunt listate pe măsură ce sunt descoperite de CAM Assist, iar un grafic rezumat este furnizat la finalizare.
Progresul către etapa Pregătire este disponibil odată ce evaluarea a fost finalizată, fie prin clic pe indicatorul de etapă activ; clic pe hyperlinkul din card; sau clic pe butonul Go to Prepare.
Faza de evaluare
Când o piesă este încărcată inițial în CAM Assist, va fi rulată faza Evaluare.
În timp ce piesa este încărcată, CAM Assist o va examina pentru caracteristici care ar putea să nu fie prelucrabile. Ecranul de evaluare oferă o afisare contextuală pe partea stângă a ecranului, cu o vizualizare mare a scenariului pe partea dreaptă. Conținutul afișajului se actualizează automat pe măsură ce evaluarea avansează și include un rezumat al rezultatelor sub forma unui grafic circular la finalizare.
Panoul de analiză a piesei
Panoul de analiză a piesei oferă o privire rapidă asupra cât de acceptabilă este piesa pentru CAM Assist. Dacă se detectează probleme cu piesa, atunci cardul se va schimba, iar graficul de rezultate va afișa numărul de mesaje severe și de avertizare. O listă a tipurilor de probleme este, de asemenea, afișată în partea de jos a cardului.

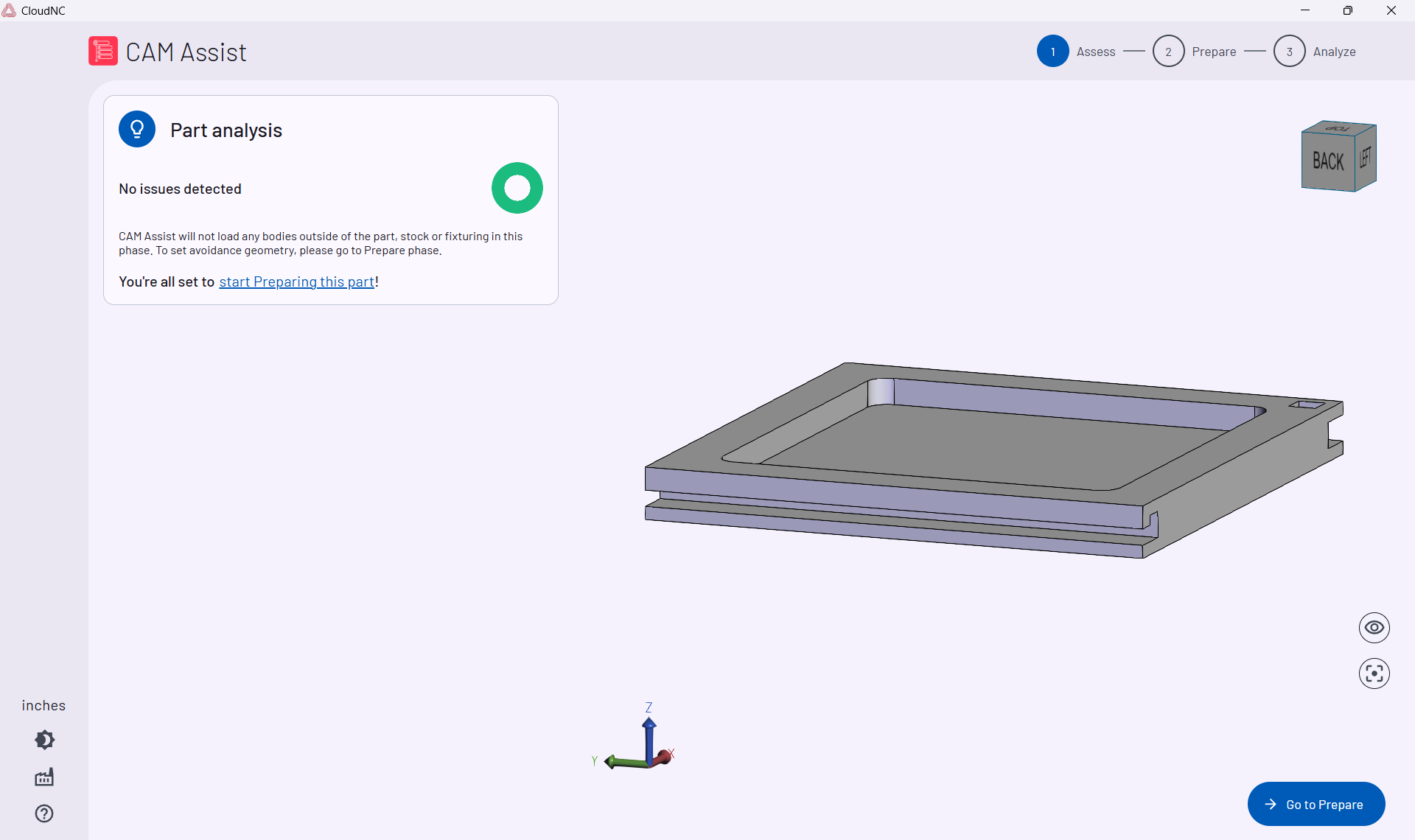

Dacă nu există probleme, graficul de evaluare va fi complet colorat în verde (ca mai sus), iar mesajele vor indica faptul că piesa este gata pentru faza de Pregătire.

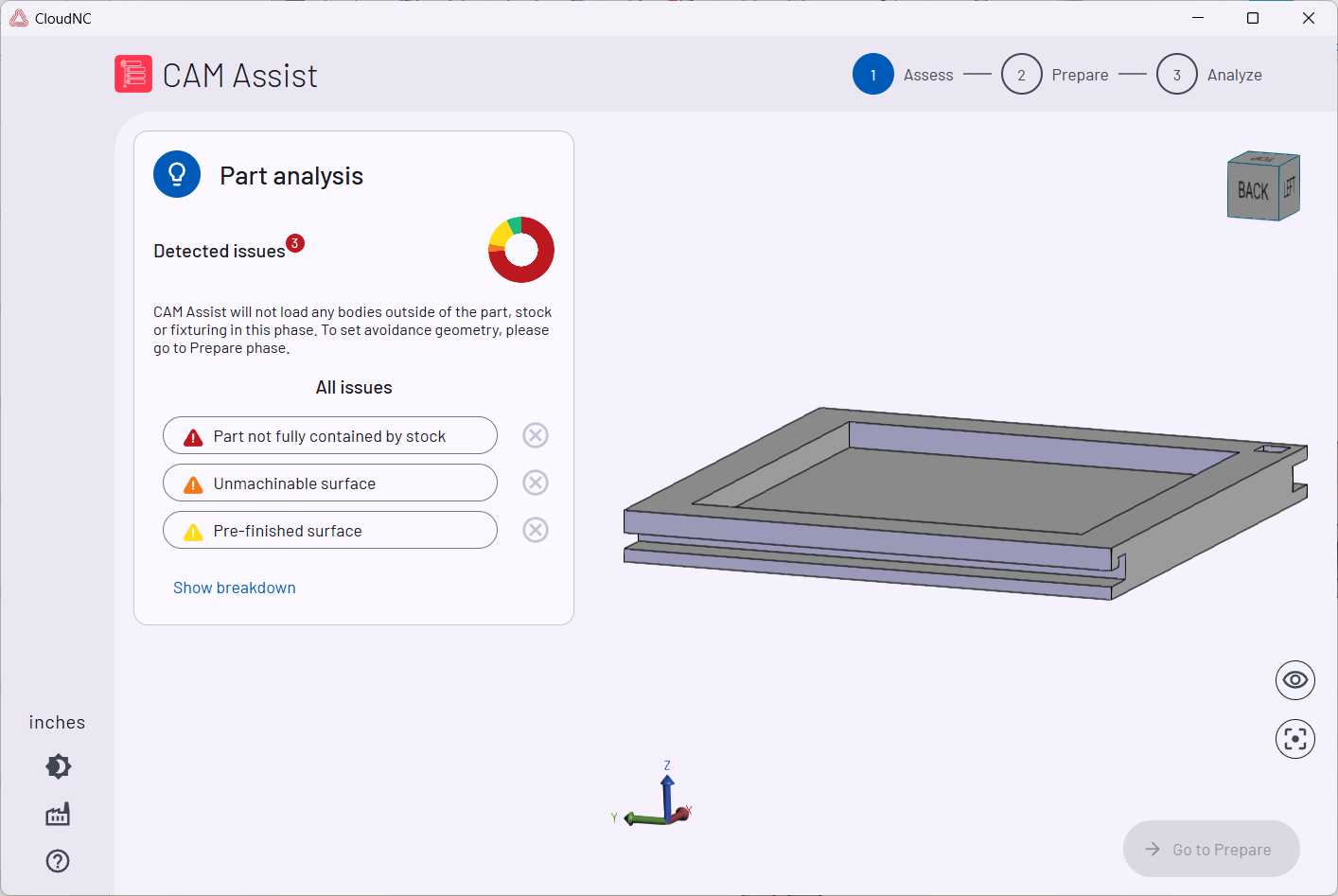

Dacă există probleme, numărul de probleme detectate va fi prezentat, împreună cu o indicație a severității.

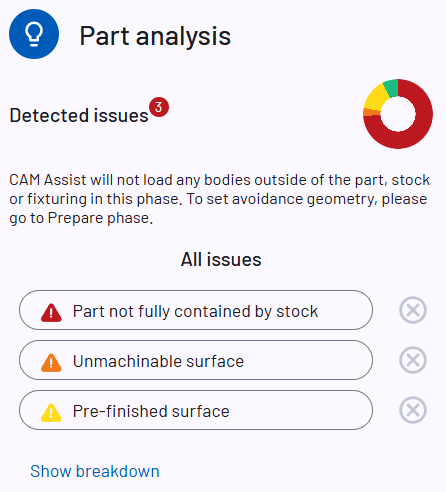

În exemplul prezentat aici, există trei (3) probleme detectate, câte una din fiecare categorie.
Examinarea problemelor
Există diferite categorii de avertizări pe care CAM Assist le poate indica:
-
Galben - Acestea sunt probleme minore care ar putea fi așteptări ale utilizatorului sau care nu ar putea avea consecințe serioase pentru prelucrare. O avertizare obișnuită în această categorie este dacă stocul este aliniat cu fața piesei (CAM Assist necesită o margine de material între piesă și stoc pentru a crea o operație).
-
Portocalie - Acestea sunt probleme majore. Dacă nu sunt abordate, există o probabilitate mare ca CAM Assist să producă rezultate nesatisfăcătoare. Un exemplu de acest tip este o suprafață neprelucrabilă.
-
Roșu - Acestea sunt probleme severe. Dacă nu sunt abordate, CAM Assist nu va produce rezultate. Un exemplu simplu de acest tip este dacă stocul nu înconjoară complet piesa. În general, dacă există probleme severe, se recomandă închiderea CAM Assist și abordarea problemelor în pachetul CAM înainte de a încerca din nou.
Butonul Show breakdown va oferi detalii despre toate problemele.

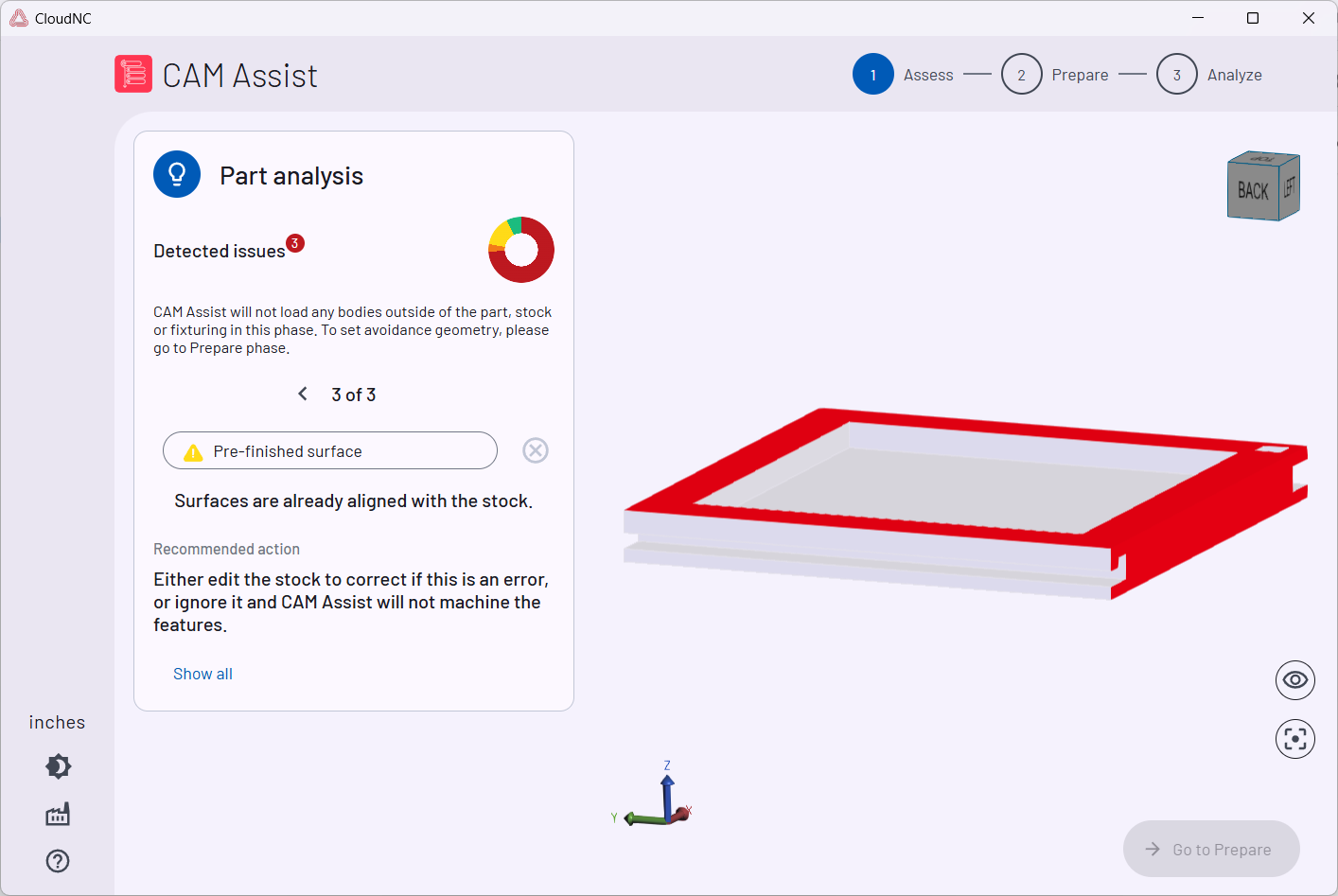

Selectarea fiecărei probleme va oferi mai multe detalii, acțiuni potențiale și va evidenția problema în vizualizarea 3D. Clic pe orice problemă din listă va arăta informații suplimentare și pașii potențiali pentru a o rezolva în card. Vizualizarea se va schimba, iar toate corpurile vor deveni translucide, iar fețele afectate vor fi evidențiate în roșu. Scena poate fi rotită și mărită pentru a înțelege contextul complet.
Progresul către etapa Pregătire este blocat până când toate problemele severe au fost eliminate sau respinse.
Respingerile problemelor
Problemele pot fi respinse prin selectarea butonului de respingere.
Respingearea unei probleme este echivalentă cu acceptarea informației, dar alegerea de a continua.

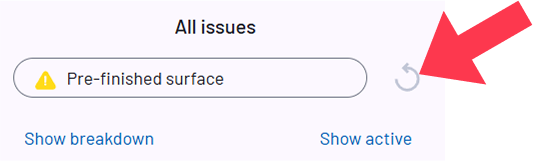

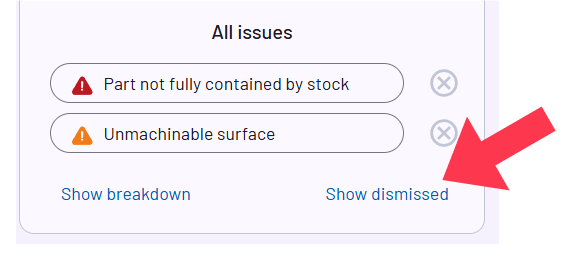

Problemele respinse pot fi recuperate selectând butonul Show dismissed, apoi selectând butonul de recuperare.
În alt mod, problemele respinse nu vor fi prezentate în panoul principal de analiză a piesei.
Show breakdown va reveni la lista completă a problemelor.
