Controles compartilhados e como interpretar os sliders

Cada operação no Cutting Parameters Explorer usa o mesmo conjunto de controles. Aprenda-os uma vez aqui, depois em cada página de operação apenas lista quais parâmetros essa operação mostra.

Conservador ↔ Agressivo

O grande controle deslizante abaixo do diagrama é um único dial mestre. Deslize em direção a Conservador e cada valor recomendado se move em direção a cortes mais seguros — forças menores, menos calor, maior vida útil da ferramenta, mas um trabalho mais lento. Deslize em direção a Agressivo e as recomendações impulsionam por velocidade e remoção de material maior, custando mais carga na ferramenta, peça e máquina. É a forma mais rápida de reequilibrar todo o trabalho em um movimento; os controles deslizantes individuais então fazem ajustes finos a partir daí.

Lendo um controle deslizante de parâmetro

Cada parâmetro é uma faixa horizontal com marcadores. A legenda no topo do painel os nomeia:

Alça de faixa — as extremidades da faixa que você está permitindo que o valor apareça.

Valor atual — onde o valor se encontra no momento.

Valor recomendado — a configuração sugerida pelo explorador.

Valor no limite — mostrado quando um valor está fixo contra um limite de ferramenta ou máquina.

Arraste uma alça	Aperte ou amplie a faixa que o valor pode assumir.
Digite um valor	Clique no valor para inserir um número exato em vez de arrastar. (Clique no ícone de cadeado para digitar um valor).
Bloquear	Fixe um valor para que o explorador não possa movê-lo ao mudar outra coisa. Clique no botão do ícone de cadeado para digitar um valor.
Redefinir	Retorne um parâmetro ao valor recomendado.

Linhas ajustáveis vs. leituras

Parâmetros ajustáveis são aqueles que você pode restringir diretamente com o controle deslizante. Parâmetros de leitura (por exemplo, taxa de remoção de material, avanço por dente ou deflexão da ferramenta em algumas operações) são resultados calculados — eles reagem à medida que você altera os ajustáveis, permitindo que você veja as consequências de uma mudança antes de confirmá-la.

Linha ajustável

(Exemplo: Velocidade do fuso)

Apenas leitura

(Exemplo: Taxa de remoção de material)

Unidades

Os comprimentos seguem sua preferência de unidade — o rótulo no canto da tela (por exemplo, inches) informa qual está ativo. Alternar sua preferência entre milímetros e polegadas rerotula e converte automaticamente cada valor. Velocidades (rpm), ângulos (graus) e outros valores são mostrados em suas unidades padrão independentemente.

Guias de Corte e Rampa

Algumas operações precisam introduzir a ferramenta no material com um movimento de rampa ou helicoidal de entrada. Para essas, o explorador divide os controles em uma aba Cutting (a passagem principal) e uma aba Ramping (o movimento de entrada), cada uma com seus próprios parâmetros.

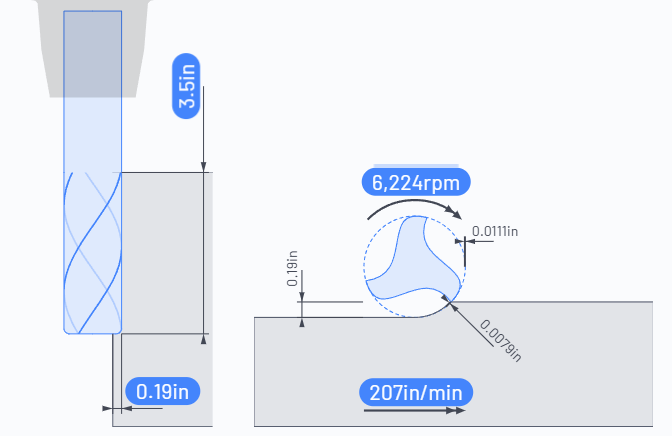

O diagrama de engajamento

A ilustração à esquerda mostra a ferramenta e o corte que está realizando, anotada com as dimensões-chave (profundidade de corte, largura de corte, velocidades e avanços). Ela se atualiza conforme você ajusta os parâmetros, dando uma noção visual do que os números significam.

Salvando

Save cutting parameters armazena suas escolhas para a operação; Cancel desconsidera o explorador.
