Todo utensílio com o qual o CAM Assist trabalha precisa de umsuporte — a parte que segura a ferramenta de corte e a conecta ao cabeçote da máquina. O CAM Assist usa a forma do suporte para verificar colisões e manter as trajetórias de ferramenta que gera seguras e realistas. Quando uma ferramenta chega sem um suporte, o CAM Assist cria um padrão sensato para você, que pode ser refinado aqui.
Você encontrará a tela dePropriedades do suporte como o terceiro passo do editor de montagem de ferramentas (Propriedades de montagem → Propriedades da ferramenta → Propriedades do suporte → Presets). Este guia apresenta cada campo nessa tela, na ordem em que o tour no aplicativo os apresenta.
Uma nota sobre unidades. Os campos de comprimento seguem seu sistema de unidades escolhido, portanto, são exibidos em milímetros ou polegadas. A abreviação entre parênteses após cada rótulo (por exemplo DCONWS) é o código padrão de ferramentas para essa propriedade — útil se você estiver cruzando informações com uma folha de dados de fabricante.
Valores sugeridos. Onde um campo está vazio, mas o CAM Assist pode inferir um valor sensato, ele mostra uma sugestão abaixo do campo. Clique na sugestão para aplicá-la.
Nome & descrição
- Nome — um rótulo reconhecível para o suporte. Isso é importado da sua biblioteca de ferramentas, quando disponível; você pode editá-lo livremente.
- Descrição — uma nota de texto livre opcional (por exemplo, uma nota de uso ou referência interna).
Nenhum dos campos afeta como o CAM Assist usina a peça — eles estão lá para ajudá-lo a identificar o suporte na sua biblioteca.
Geometria principal
Esta é a parte que mais importa para trajetórias de ferramenta seguras: a forma física do suporte.
Diâmetro de conexão, lado da peça (DCONWS)
O diâmetro do suporte onde ele encontra a ferramenta de corte (o lado da peça — a extremidade mais próxima da peça). Esta é a parte inferior do suporte, mais próxima de onde a usinagem acontece.
Segmentos do suporte
Um suporte é descrito como uma pilha desegmentos que vai dolado da peça (parte inferior, mais próxima da peça) até olado da máquina (parte superior, mais próxima do cabeçote). Cada segmento é uma seção do perfil do suporte; juntos, eles descrevem sua forma total — por exemplo, uma ponta fina perto da ferramenta se alargando em um corpo mais robusto mais acima.
Cada segmento tem três valores:
- Diâmetro do corpo (BD) — o diâmetro dessa seção. Para uma seção cônica, este é o diâmetro na extremidade do lado da peça (inferior).
- Comprimento do corpo (LB) — o quanto a seção se estende ao longo do eixo do suporte. Os comprimentos de todos os segmentos juntos formam o comprimento total do suporte.
-
Ângulo meio cônico do corpo (BHTA) — o ângulo meio da conicidade da seção:
- 0° — uma seção reta e cilíndrica (lados paralelos).
- Um ângulo positivo — um cone que se alarga em direção ao lado da máquina, usado para descrever suportes cônicos.
Adicionar e remover segmentos
- Use o botão+ nolado da máquina para adicionar um novo segmento na parte superior. Isso permite que você construa formas mais complexas — por exemplo, um corpo largo em cima de uma ponta fina.
- Os segmentos são removidos do lado da máquina para dentro, então você pode aparar o suporte uma seção de cada vez usando o ícone de deletar (lixeira) no segmento mais alto.
Pré-visualização ao vivo
O diagrama à direita se atualiza conforme você edita, desenhando o perfil do suporte contra a ferramenta de corte. Use-o para verificar a forma antes de salvar — se um segmento parecer errado, a pré-visualização geralmente tornará isso óbvio.
Materiais do suporte
Código do material do corpo (BMC)
Do que é feito o corpo do suporte. Isso influencia o comportamento de colisão e rigidez do CAM Assist. Escolha a correspondência mais próxima da lista.
Dados suplementares
Extras opcionais que tornam a definição do suporte mais completa. Preencha esses campos quando sua biblioteca de ferramentas os fornecer.
- Coolant through (CSP) — se o suporte suporta refrigeração fornecida através da ferramenta.
- Tipo de conexão superior (CCTMS) — o padrão de conexão no lado da máquina (extremidade do cabeçote), por exemplo, um taper específico ou interface de ferramenta.
- Tipo de conexão inferior (CCTWS) — o padrão de conexão no lado da peça (extremidade da ferramenta).

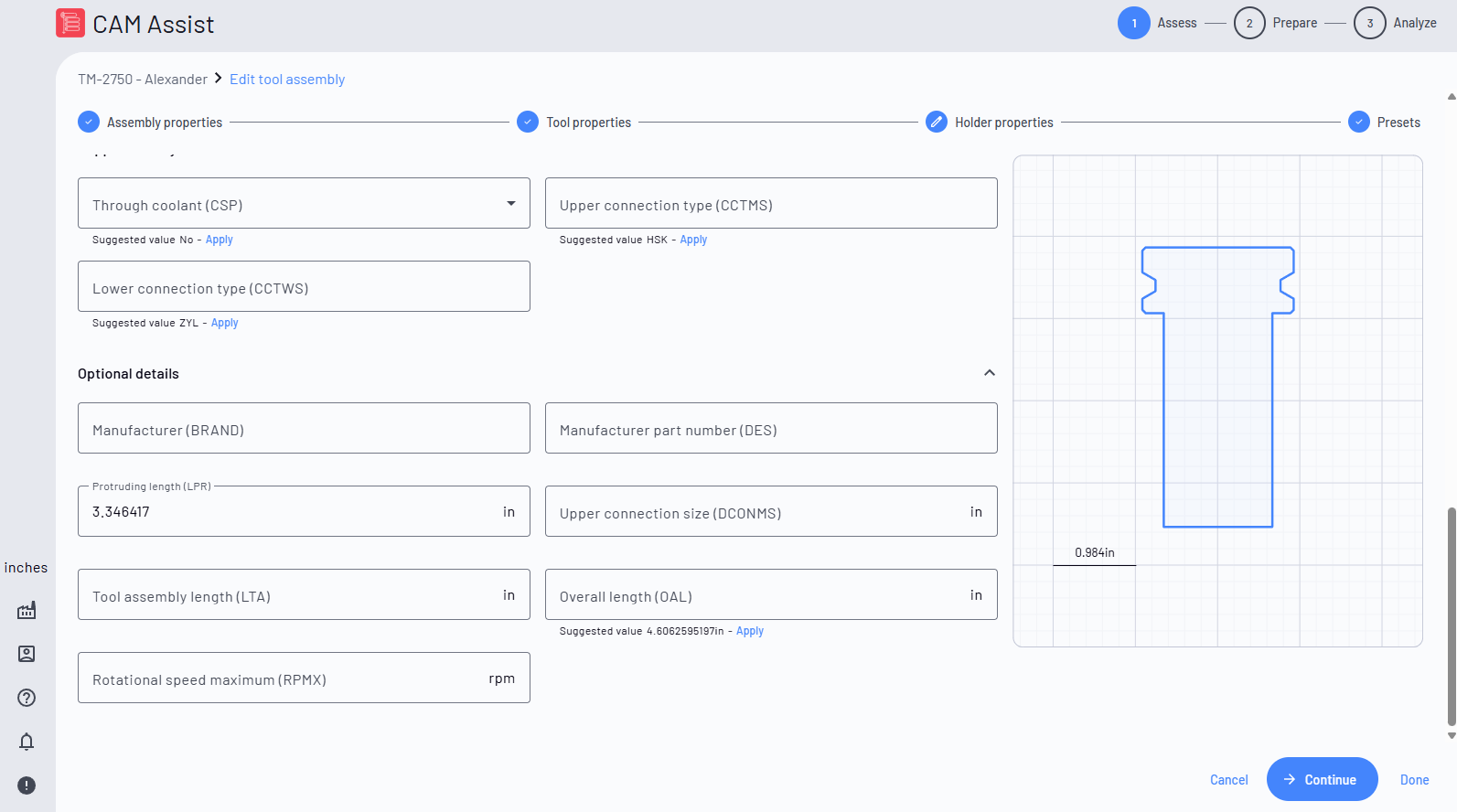

Detalhes opcionais
Informações de referência que ajudam a manter sua biblioteca organizada e rastreável. Nenhum desses itens é obrigatório para rodar o CAM Assist, mas são úteis para manutenção de registros e para relacionar suportes com um catálogo de fornecedores.
- Fabricante (BRAND) — o fabricante do suporte.
- Número da peça do fabricante (DES) — o número de parte/denominação do fornecedor.
- Comprimento projetado (LPR) — o quanto o suporte se projeta.
- Tamanho da conexão superior (DCONMS) — o diâmetro de conexão no lado da máquina.
- Comprimento da montagem da ferramenta (LTA) — o comprimento total da montagem completa da ferramenta.
- Comprimento total (OAL) — o comprimento total do suporte.
- Máxima velocidade de rotação (RPMX) — a máxima velocidade segura do cabeçote para este suporte, em RPM.
Dicas
- Você não precisa preencher tudo. A seçãoGeometria principal é o que mantém as trajetórias de ferramenta seguras; as outras seções são detalhes opcionais.
- Observe apré-visualização ao vivo enquanto edita — é a maneira mais rápida de confirmar se o suporte parece correto.
- Onde o CAM Assist oferece umvalor sugerido, aplicá-lo geralmente é um bom ponto de partida que você pode ajustar depois.
- Quando estiver satisfeito, useContinue para passar para presets, ouDone para salvar e sair.
