Uma broca produce furos redondos. O CAM Assist precisa de seu diâmetro, comprimento de alcance e geometria da ponta para planejar ciclos de perfuração e rompimento.
ℹ️ Cada ferramenta também exibe Nome, Descrição, Tipo de ferramenta, Usos permitidos e Materiais de estoque permitidos acima das seções de geometria — veja a visão geral.
|

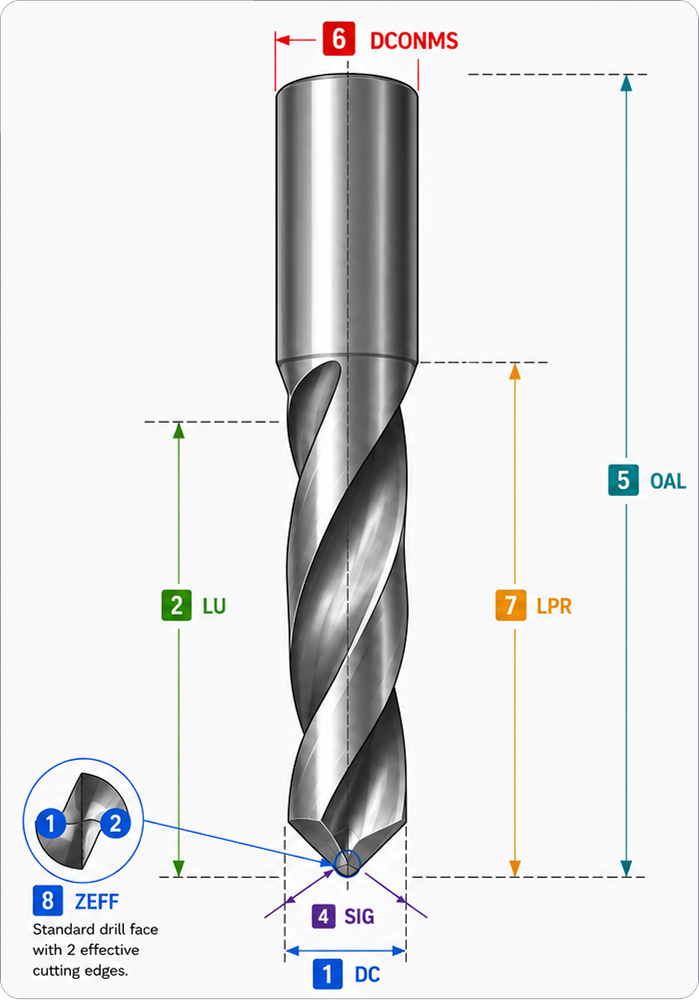

Use esta tecla para entender o que cada valor de entrada controla na broca.
1. Diâmetro (DC)O diâmetro total da broca.
2. Comprimento utilizável (LU)O comprimento da aba ou profundidade máxima da broca.
O comprimento utilizável (LU) representa o comprimento da aba e determina a profundidade máxima de perfuração. Se a broca não conseguir alcançar o fundo de um furo ou a profundidade desejada, normalmente é porque o comprimento utilizável é insuficiente.
3. Modo de pontaO estilo da ponta da broca.
4. Ângulo da ponta (SIG)O ângulo de ponta incluído da ponta da broca (usado apenas quando o Modo de Ponta do Ângulo está selecionado).
5. Comprimento total (OAL)O comprimento físico total da broca da ponta até a extremidade do lado da máquina.
6. Diâmetro de conexão do lado da máquina (DCONMS)O diâmetro do corpo que se encaixa no suporte ou eixo.
7. Comprimento projetante (LPR)O comprimento que a broca se projeta do suporte em uma montagem (protrusão).
8. Contagem de bordas de corte eficazes na face (ZEFF)O número de arestas de corte eficazes na face da broca. Para brocas padrão, isso é 2. |
Geometria de corte principal
Diâmetro DC
|
O diâmetro da broca; define o tamanho do furo e é um dos principais fatores de avanço e velocidade. |
|---|---|
Comprimento utilizável LU
|
O comprimento da aba (utilizável), que define o furo mais profundo que a broca pode produzir. |
| Modo de ponta | Como a geometria da ponta é definida: por Comprimento da ponta ou por Ângulo da ponta. O campo correspondente aparece abaixo. |
Comprimento da ponta PL Comprimento da ponta |
O comprimento axial da ponta da broca. |
Ângulo da ponta SIG Ângulo da ponta |
O ângulo incluído da ponta (ex.: 118° ou 140°). Afeta a pressão, centralização e a forma do fundo do furo. |
Contagem de bordas de corte eficazes na face ZEFF
|
Número de arestas de corte na ponta (tipicamente duas). Escala a taxa de avanço. |
Geometria não cortante
Comprimento total OAL
|
Comprimento total da face do suporte até a ponta. |
|---|---|
Diâmetro de conexão do lado da máquina DCONMS
|
O diâmetro do shank/conexão onde a broca encontra o suporte. |
Comprimento projetante LPR
|
O comprimento padrão da projeção da broca (stickout); as montagens podem sobrescrever isso. |
| Modo de corpo | Básico para um corpo simples, ou Avançado para um perfil de corpo escalonado (segmentos do corpo) quando o corpo não é um cilindro simples. |
Materiais da ferramenta
Material da ferramenta BMC
|
O substrato da broca (ex.: metal duro, HSS). |
|---|---|
Propriedade de revestimento CTP
|
Se a broca é revestida ou não. |
Revestimento COATN
|
O nome/designação do revestimento, se houver. |
Identificação de grau GRDID
|
O grau do fabricante. |
Geometria de corte suplementar
Ângulo da hélice da aba FHA
|
Ângulo da hélice das aberturas; afeta a evacuação de cavacos. |
|---|---|
Fornecimento de refrigerante CSP
|
Se a broca possui refrigerante pela ferramenta (importante para furos profundos). |
Tipo de código de conexão do lado da máquina CCTMS
|
Código de conexão/interface padronizado no lado da máquina. |
Detalhes opcionais
Fabricante BRAND
|
Fabricante da ferramenta. |
|---|---|
Número de peça do fabricante DES
|
Número de catálogo/peça. |
Comprimento da aba LCF
|
Comprimento da seção com ranhuras (cavacos). |
Comprimento do shank LS
|
Comprimento do shank. |
Comprimento de fixação do lado da máquina LSCMS
|
Comprimento fixado no suporte do lado da máquina. |
Comprimento funcional LF
|
Comprimento funcional da broca. |
Comprimento total da ferramenta LTA
|
Comprimento total da ferramenta montada. |
Contagem de bordas de corte eficazes na face NOF
|
Número de arestas de corte/ranhuras eficazes. |
