Um fresador de bola (ball-nose) tem uma ponta hemisférica e é a ferramenta preferida do CAM Assist para contornos 3D, acabamento de superfícies curvas e usinagem de chanfraduras.
ℹ️ Cada ferramenta também exibe Nome, Descrição, Tipo de ferramenta, Usos permitidos e Materiais de estoque permitidos acima das seções de geometria — veja a visão geral.
|

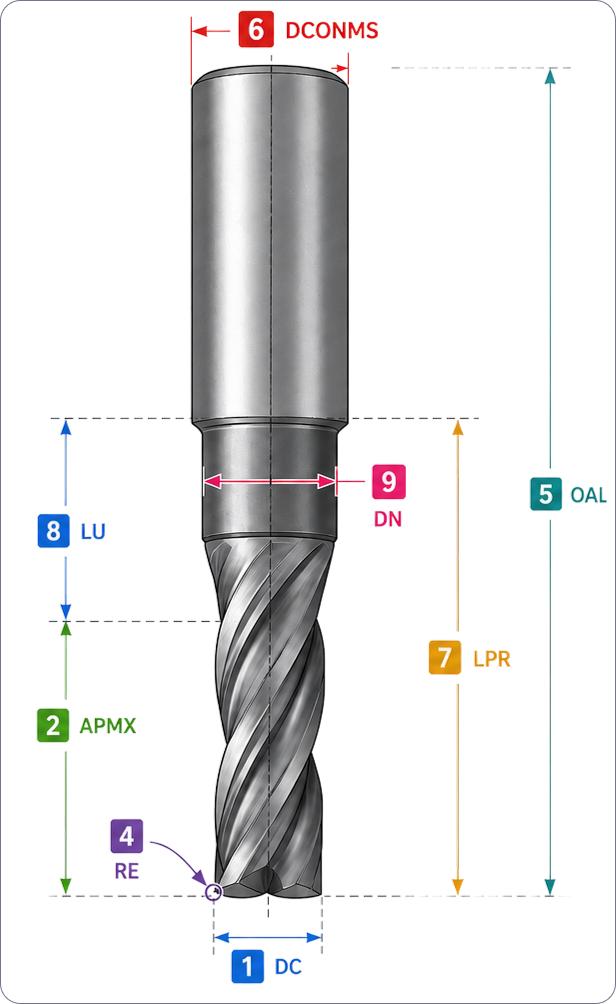

Use esta chave para entender o que cada valor de entrada controla na ferramenta.
1. Diâmetro (DC)O diâmetro total da parte cortante da ferramenta.
2. Profundidade de corte máxima (APMX)O comprimento de corte axial máximo disponível. Da ponta da ferramenta até a extremidade da parte cortante.
3. Contagem de arestas (ZEFP)
O número de arestas cortantes (biseladas) na ferramenta.
4. Raio de canto (RE)O raio no canto cortante inferior da ferramenta.
5. Comprimento total (OAL)O comprimento físico total da ferramenta da ponta até a extremidade do lado da máquina.
6. Diâmetro de conexão do lado da máquina (DCONMS)O diâmetro do cabo do lado da máquina que se encaixa no suporte ou no motor.
7. Comprimento projetado (LPR)O comprimento que a ferramenta se projeta do suporte em uma montagem (extensão).
8. Comprimento utilizável (LU)O alcance utilizável da ferramenta antes que o cabo ou o ombro possa interferir. O comprimento utilizável (LU) determina o alcance máximo da ferramenta na direção axial antes que o cabo ou o ombro interfira com a peça de trabalho. Se o cortador não estiver alcançando o fundo de um bolso ou contra uma parede, geralmente é porque o comprimento utilizável é insuficiente.
9. Diâmetro do pescoço (DN)O diâmetro da seção do pescoço reduzido (alívio) atrás da parte cortante para liberação.
|
|
Geometria de corte principal
| Modo de dimensionamento | Se deve definir a bola pelo seu diâmetro ou pelo seu raio de canto. Para uma verdadeira ponta de bola, os dois estão ligados (raio = ½ diâmetro); insira o que você tiver e o outro seguirá. |
|---|---|
Diâmetro DC
|
O diâmetro de corte. Um fator principal de avanço, velocidades e sobreposição. |
Raio de canto RE
|
O raio da ponta. Para uma ponta de bola cheia, isso equivale à metade do diâmetro; define os fundos e chanfraduras que a ferramenta pode produzir. |
Profundidade de corte máxima APMX
|
O mais profundo que a ferramenta pode cortar em uma única passagem axial; geralmente o comprimento da fenda. |
Contagem de arestas ZEFP
|
Número de arestas cortantes ao redor da periferia. Aumenta diretamente a taxa de avanço. |
Geometria não cortante
Comprimento total OAL
|
Comprimento total da face do suporte até a ponta. |
|---|---|
Diâmetro de conexão do lado da máquina DCONMS
|
O diâmetro do cabo/conexão onde a ferramenta encontra o suporte. |
Comprimento projetado LPR
|
O comprimento padrão da ferramenta projetado (extensão); montagens podem substituí-lo. |
Geometria de alívio/cabo
Comprimento utilizável LU
|
O comprimento abaixo do suporte que pode ser trazido para o corte. |
|---|---|
| Modo de cabo | Básico para um pescoço simples, ou Avançado para um perfil de corpo em degraus. |
Diâmetro do pescoço DN Básico |
Diâmetro do pescoço reduzido para liberação em recursos profundos. |
| Segmentos de corpo Avançado | Um perfil de corpo em múltiplos passos (diâmetros, comprimentos, ângulos de afunilamento). |
Materiais da ferramenta
Material da ferramenta BMC
|
O material base do cortador (por exemplo, metal duro, HSS). |
|---|---|
Revestimento COATN
|
O nome/designação do revestimento, se houver. |
Propriedade do revestimento CTP
|
Se a ferramenta é revestida. |
Identificação do grau GRDID
|
O grau do fabricante. |
Geometria de corte suplementar
Ângulo de hélice da fenda FHA
|
Ângulo de hélice das fendas. |
|---|---|
Fornecimento de refrigerante CSP
|
Se a ferramenta possui refrigerante através da ferramenta. |
Ângulo de ataque radial GAMF
|
Ângulo de ataque radial da aresta de corte. |
Quebrador de lascas CBMD
|
Designação do fabricante do quebrador de lascas, se instalado. |
Código de conexão do lado da máquina CCTMS
|
Código de conexão/interface padronizado do lado da máquina. |
Detalhes opcionais
Fabricante BRAND
|
Fabricante da ferramenta. |
|---|---|
Número da peça do fabricante DES
|
Número do catálogo/da peça. |
Comprimento da fenda LCF
|
