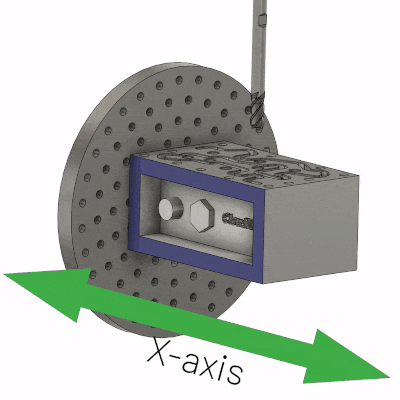

Usinagem 3+1 é um processo CNC de 4 eixos que adiciona um eixo rotacional a uma máquina padrão de 3 eixos, permitindo que uma peça de trabalho seja indexada ou rotacionada para usinagem em múltiplos lados em uma única configuração.
O "3" se refere aos eixos padrão de movimento X, Y e Z, enquanto o "1" se refere ao eixo adicional, que gira em torno do eixo X ou Y. Este modo de usinagem minimiza o tempo de configuração e aumenta a precisão em comparação à usinagem tradicional de 3 eixos, que exigiria múltiplas etapas de repositionamento.
Usando 3+1 - Modo de eixo definido
-

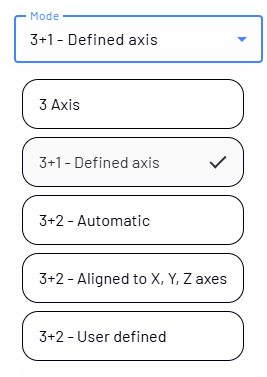

Na fase de Preparar no CAM Assist, selecione 3+1 - Eixo definido no menu Modo

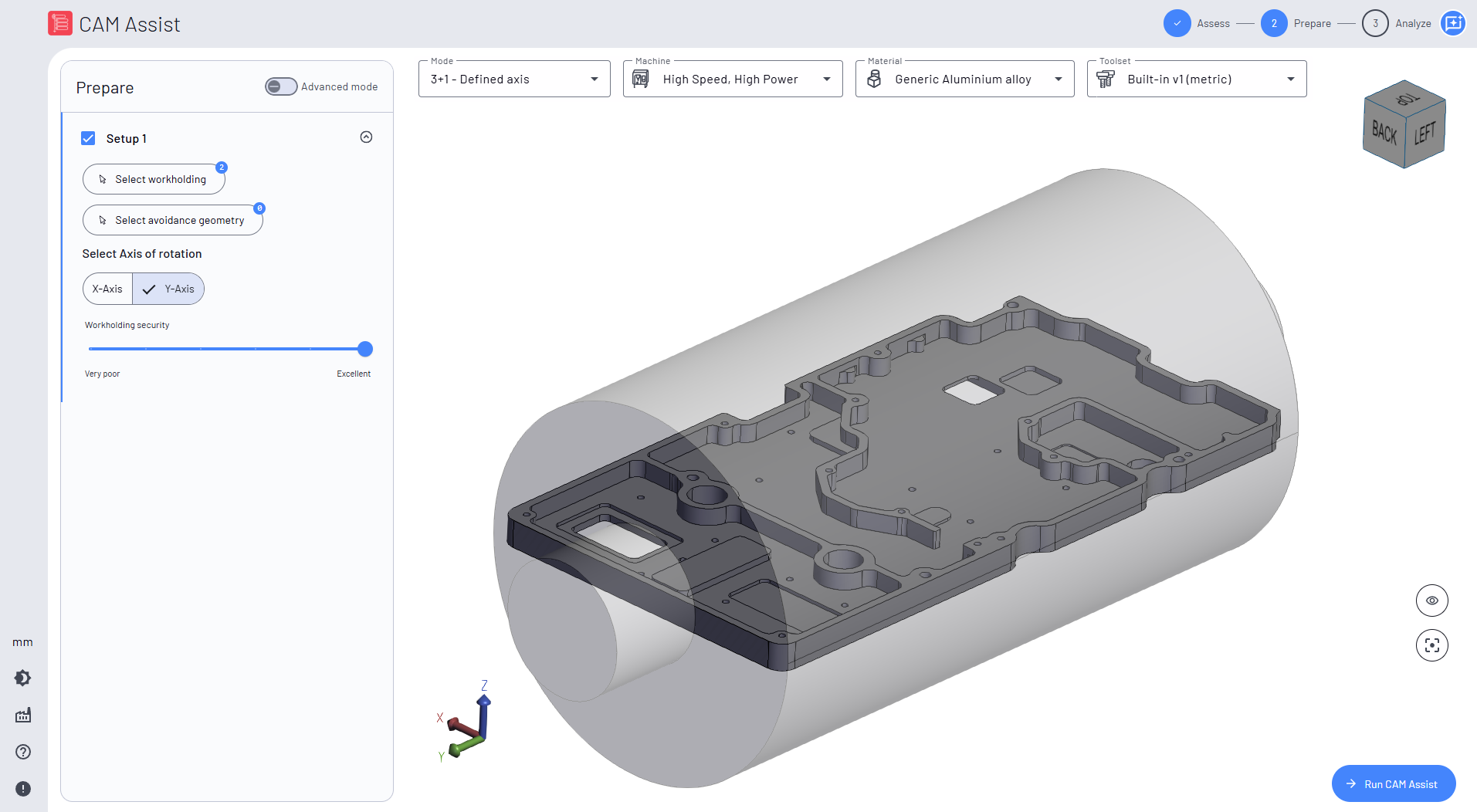

- No painel de Configuração, selecione a geometria de fixação e de evitação, se necessário, e defina o Eixo de rotação (eixo X ou Y)
3. Termine de definir outros campos na fase de Preparar (Máquina, Material e Conjunto de ferramentas) conforme necessário e selecione Executar CAM Assist.
