Ao adicionar uma nova máquina no CAM Assist, é necessário definir o valor de torque máximo do eixo.
O valor esperado neste campo é a classificação contínua do fabricante do eixo. A CloudNC aconselha os clientes a referirem-se às tabelas de torque e potência do eixo do fabricante relevante para determinar um valor apropriado para o torque máximo do eixo.

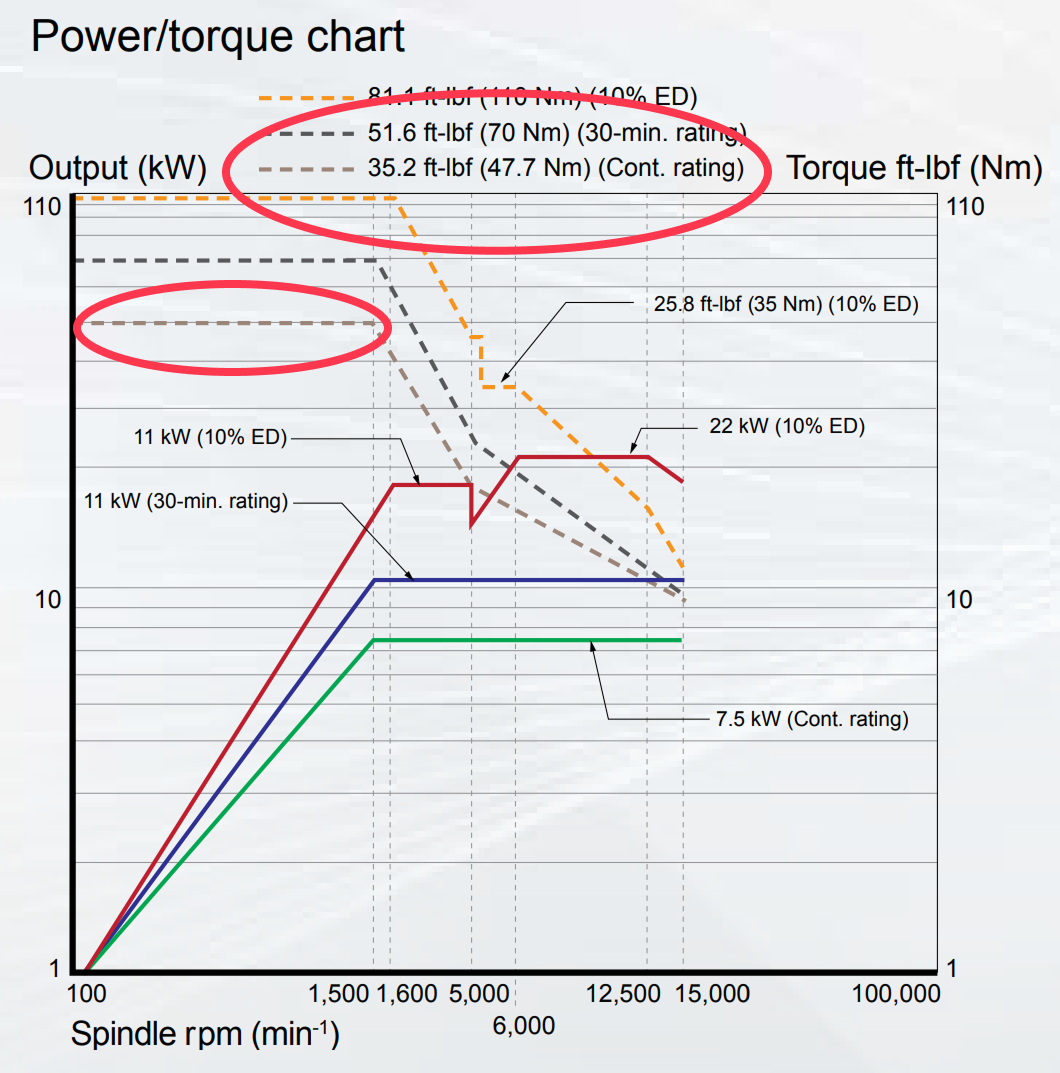

Por exemplo, nesta tabela da Mazak, a classificação de torque contínuo de 32.2 ft lb (47.7 Nm) seria o valor usado no CAM Assist:
É comum que várias curvas de torque sejam publicadas para cada eixo, refletindo diferentes ciclos de trabalho. Na primeira tabela, você pode ver as curvas “10% ED”, “classificação de 30 minutos” e “classificação contínua”. Essas refletem o fato de que você pode intermitentemente aumentar o torque acima da classificação contínua sem que a máquina desligue. Assim, a curva de 10% ED fornece o torque que você pode usar se trabalhar por 6 minutos e depois desligar por 54 minutos do total da hora; a classificação de 30 minutos dá o torque que você pode usar se operar 50% do tempo a cada hora, etc. A classificação contínua é a que deve ser escolhida, pois garante que você pode operar sem parar nesse torque sem superaquecer ou reduzir a capacidade da máquina.
Nesta tabela da DMG MORI, a classificação de torque contínuo de 95.9 ft lb (130 Nm) seria o valor usado no CAM Assist:
No exemplo abaixo da Okuma, o intervalo de 198-135 Nm (146-99.5 ft lb) é claro. Para operação conservadora, o valor mais baixo seria inserido no CAM Assist.
Para alguns fabricantes de eixos, as informações precisam ser interpretadas de forma ligeiramente diferente. Por exemplo, nas tabelas da Haas, os valores de torque geralmente são citados a 200% de carga do eixo, o que é muito mais alto do que os valores contínuos (ou seja, 100% de carga do eixo) necessários no CAM Assist. As oficinas podem ultrapassar os parâmetros de carga do eixo, mas apenas por curtos períodos. Em casos como este, você pode escalar de 200% para 100% simplesmente dividindo o torque citado pela metade, então, no exemplo abaixo, se o valor de torque a 200% for 125 Nm (92 ft lb), metade disso seria 62.5 Nm (46 ft lb).
Os eixos, de forma geral, têm duas regiões principais de operação: uma região de torque constante (até uma certa rotação “canto”) e, acima disso, uma região de potência constante. Isso pode ser observado nas figuras acima. Um eixo fornecerá torque máximo em rotações mais baixas, e acima da rotação “canto”, o torque começará a cair.
O compromisso entre potência, torque e velocidade máxima do eixo dependerá principalmente do design do motor e se há uma caixa de engrenagens. Uma maior velocidade máxima do eixo geralmente significa sacrificar torque e vice-versa.
