A fase de Análise fornece feedback sobre uma execução ativa do CAM Assist e a oportunidade de refinar a estratégia antes que ela seja enviada para o pacote CAM.
Conteúdo
A fase Analise fornece feedback sobre uma execução ativa do CAM Assist e a oportunidade de refinar o programa antes que ele seja enviado para o pacote CAM. Informações de progresso informativas são exibidas na tela e as métricas-chave do programa são apresentadas ao término.
Uma visão estruturada do programa está disponível assim que o CAM Assist calcula o primeiro conjunto de operações. Uma aba de comparação também está disponível para comparar o desempenho das bibliotecas de ferramentas selecionadas com uma alternativa.
Fluxo de trabalho
O feedback sobre a execução ativa é mostrado automaticamente quando o CAM Assist é iniciado. Semelhante à fase de Avaliação, quaisquer problemas encontrados são exibidos no painel de Análise de Estratégia e podem ser revisados clicando neles. O botão Enviar para pacote CAM é ativado assim que todas as operações forem geradas; clicar neste botão fechará a interface do usuário do CAM Assist e enviará o programa para o pacote CAM.
A aba de Programação é ativada assim que o primeiro conjunto de operações é gerado pelo CAM Assist. Isso fornece uma visão estruturada do programa e uma capacidade de edição para cada operação.
A aba de Comparação é ativada assim que todas as operações são geradas e fornece uma visualização lado a lado de dois programas: um gerado usando as bibliotecas selecionadas; e uma alternativa gerada usando uma biblioteca teoricamente completa ou um conjunto de bibliotecas de ferramentas alternativas definidas na página Minhas Bibliotecas de Ferramentas.
Layout
A tela de Análise fornece uma exibição contextual à esquerda da tela, com uma grande visualização do cenário à direita. O conteúdo dessa exibição atualiza automaticamente à medida que a execução ativa do CAM Assist avança e é dividido nas seguintes abas:
- Maquinabilidade - Feedback sobre a execução ativa do CAM Assist, incluindo tempo de ciclo e faces finalizadas.
- Programação - Visão estruturada do programa gerado.
- Comparação - Comparação lado a lado do programa solicitado com uma alternativa.
- A aba de Programação é ativada quando o primeiro conjunto de operações é gerado pelo CAM Assist
- A aba de Comparação é ativada quando o programa completo é gerado pelo CAM Assist
Aba de Maquinabilidade
|
A aba de Maquinabilidade contém as seguintes informações:
|
Feedback de Maquinabilidade
|
Problemas encontrados pelo CAM Assist durante a geração do programa são listados no painel de feedback abaixo do resumo. Estes se estendem aos mostrados na fase de Avaliação, pois são específicos para as configurações, bibliotecas de ferramentas e parâmetros solicitados - por exemplo, problemas de acessibilidade agora são identificados para as ferramentas escolhidas e problemas com protrusão podem ser destacados. Os problemas são agrupados por tipo e listados no painel. Clicar em um problema tornará a peça translúcida e destacará as faces afetadas em vermelho. |

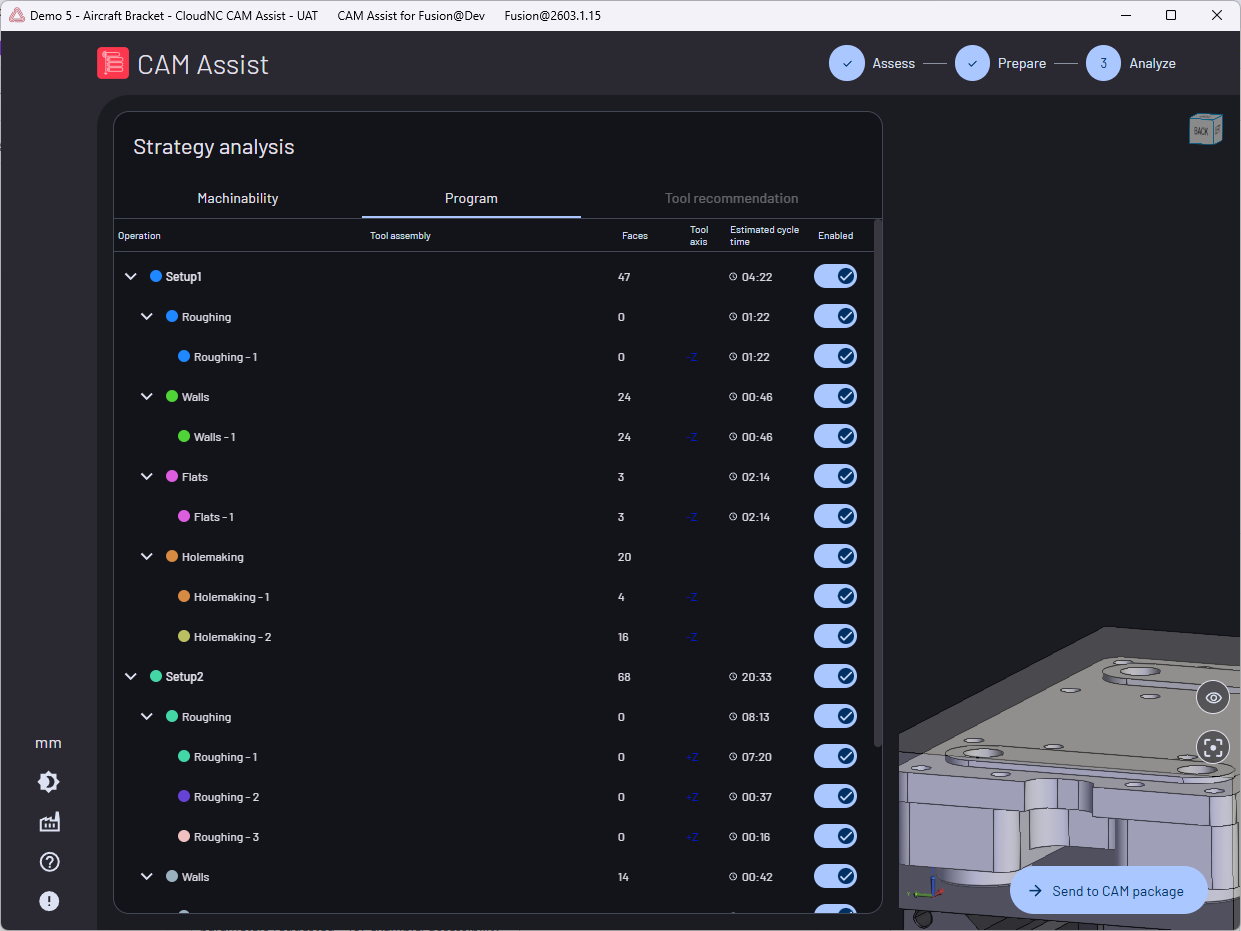

Aba de Programação
|
A aba de Programação fornece uma visão estruturada das operações geradas agrupadas por configuração e tipo. As seguintes informações são mostradas para cada operação:
|

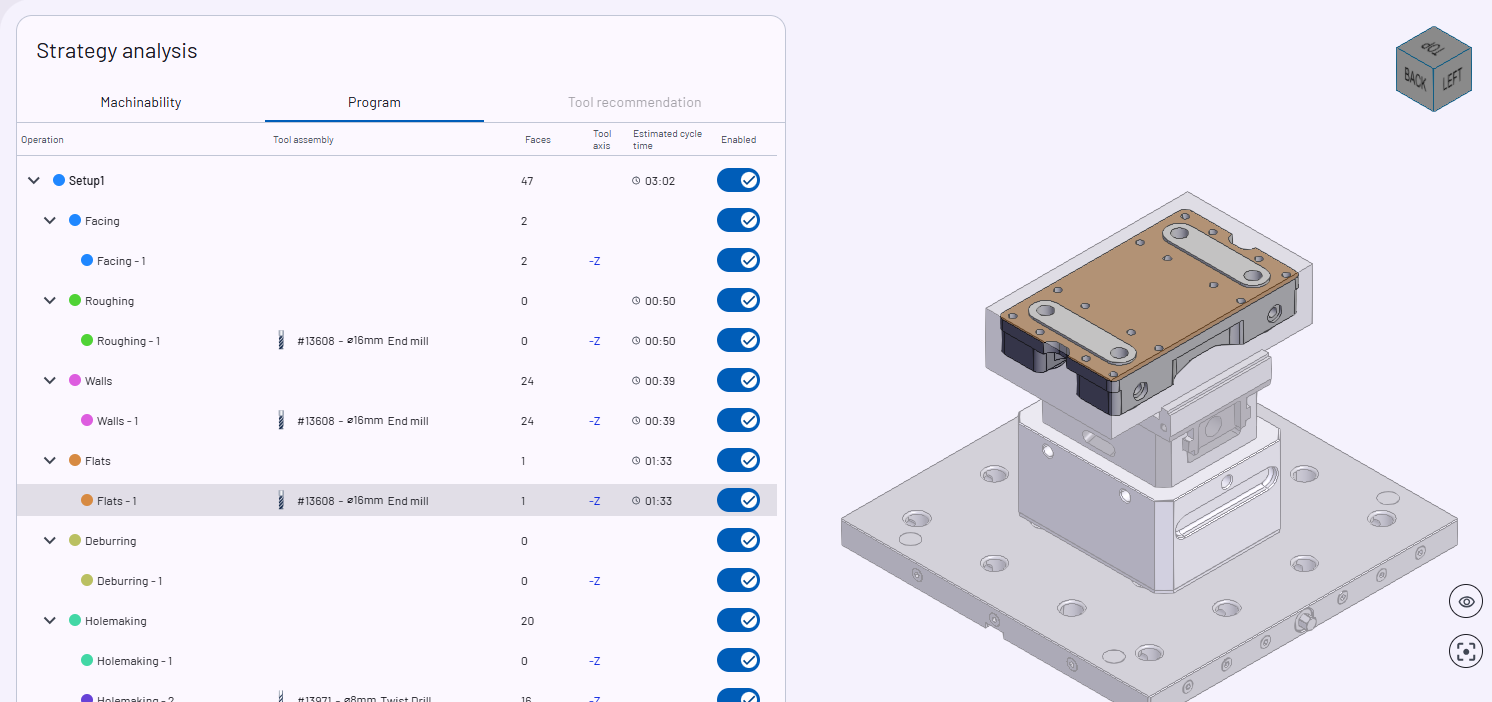

Clicar em uma configuração ou grupo de operação destaca todas as faces finalizadas ou volumes removidos por todas as operações do grupo.
Notas Técnicas
Cálculo do tempo de ciclo
Os tempos de ciclo das operações calculados pelo CAM Assist são uma aproximação dos tempos de ciclo alcançáveis, calculados a partir de princípios básicos. Propriedades físicas da máquina, como acelerações, não são consideradas, nem movimentações de ligadura.
Para operações de desbaste, o tempo de ciclo é calculado a partir do volume de material a ser removido e da taxa de remoção de material da ferramenta selecionada, usando valores de parâmetros de corte.
Para operações de acabamento, o tempo de ciclo é calculado a partir da distância de corte estimada e da taxa de avanço dos parâmetros de corte da ferramenta selecionada.
