Interface do Usuário do CAM Assist

Sobre a Interface do Usuário do CAM Assist

CAM Assist oferece uma interface de usuário (UI) visualmente rica, independente do pacote CAM utilizado. Foi especificamente projetada para guiar os usuários durante uma execução bem-sucedida do CAM Assist com controles intuitivos e visualizações personalizadas.

Conteúdo

Redimensionar e reposicionar a janela do CAM Assist

Componentes de navegação

Componentes de visualização

A interface do usuário é exibida automaticamente ao iniciar o CAM Assist e fecha quando o programa CAM gerado é enviado de volta ao pacote CAM. Ela reforça o fluxo de trabalho central do CAM Assist, fornecendo uma avaliação antecipada da peça; preparação do cenário de usinagem; e análise do programa gerado.

Fluxo de Trabalho do CAM Assist

Central para a interface do usuário está o fluxo de trabalho projetado para guiar os usuários durante uma execução bem-sucedida do CAM Assist. Isso é ilustrado abaixo e explicado nas páginas seguintes.

Avaliar		Preparar		Analisar
Validação da peça e corpos de estoque para identificar antecipadamente onde o CAM Assist não funcionará. Isso ocorre antes que a estratégia CAM seja gerada. Mais sobre a fase Avaliar		Defina o cenário para a execução do CAM Assist, incluindo as configurações, ferramentas e funções de configuração avançadas. Mais sobre a fase Preparar		Revise e edite a estratégia CAM antes de enviar para o programa CAM para geração do trajeto da ferramenta Mais sobre a fase Analisar

Redimensionar e reposicionar

Redimensionar

O CAM Assist pode ser redimensionado conforme a conveniência.

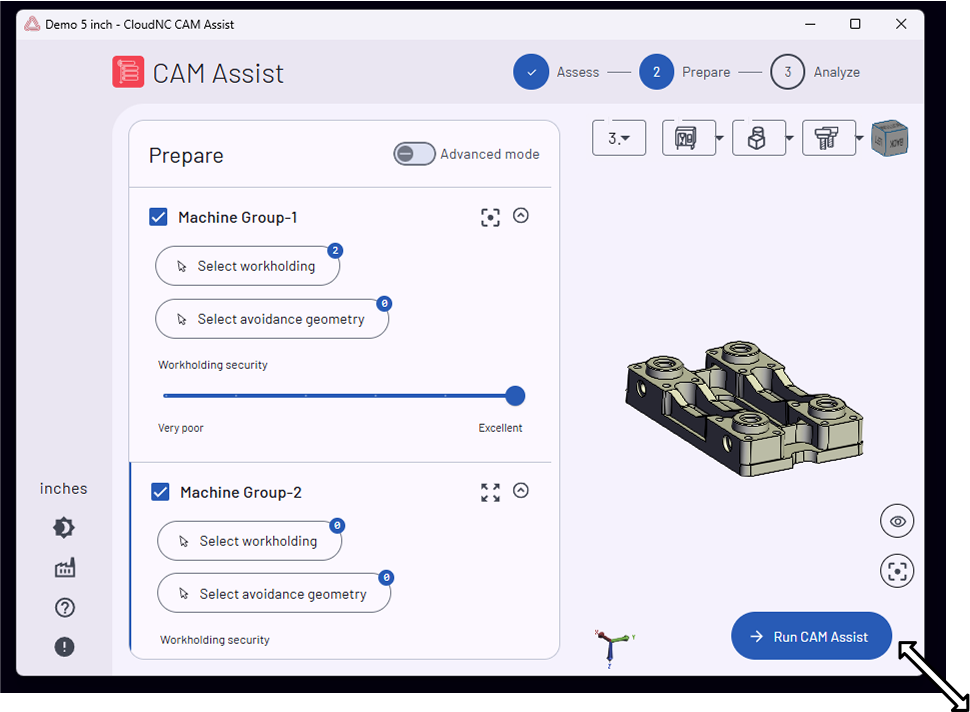

Para redimensionar o CAM Assist, clique e arraste qualquer borda de sua interface para o tamanho desejado (o ícone de redimensionamento será exibido quando a ação estiver disponível).

Assim como outras janelas, o CAM Assist pode ser maximizado clicando no ícone quadrado no canto superior direito.

Reposicionar

O CAM Assist pode ser posicionado em qualquer lugar na área de trabalho.

Para reposicionar o CAM Assist, arraste a faixa superior para a posição desejada.

Navegação em Vista 3D

Ação de navegação	Interação com o mouse
Órbita	Botão esquerdo do mouse + Mover ou Botão do meio do mouse + Mover
Panorama	Botão direito do mouse + Mover ou Ctrl + Botão esquerdo do mouse + Mover
Zoom	Roda do mouse ou  Shift + Botão esquerdo do mouse + Mover

Componentes da UI

A interface do usuário do CAM Assist inclui uma variedade de componentes que são consistentes em todas as páginas. Estes incluem controles sobre a visualização do cenário, acesso às páginas de Configuração e identificação da fase ativa do CAM Assist.

Componente de navegação

Descrição

Indicação da fase ativa

Um controle deslizante no canto superior direito da tela mostra a fase ativa do fluxo de trabalho do CAM Assist.

	A fase ativa do CAM Assist é mostrada como o círculo azul com um número dentro.
	Fases concluídas são mostradas como círculos azuis sólidos com marcas de seleção.
	Fases futuras como círculos contornados com números.

Unidades ativas

O primeiro componente na barra de menu à esquerda indica as unidades atualmente selecionadas.

O CAM Assist se adapta igualmente ao trabalho em unidades métricas ou imperiais, clique nas unidades atuais para mudar,


Modo claro / escuro

Controle da paleta de cores utilizada em toda a interface do usuário.

Minha Loja

Exibe um sub-menu com links para as máquinas, materiais e páginas de configuração da biblioteca de ferramentas.
