Avaliação do arquivo CAD antes de executar o CAM Assist ou, “verificação pré-execução” é usada para verificar se as informações da peça e da configuração são adequadas para o CAM Assist.
Conteúdo
A fase de Avaliação fornece uma avaliação inicial do cenário de usinagem apresentado ao CAM Assist. Quaisquer problemas encontrados no cenário são apresentados em uma lista com uma avaliação de severidade e possíveis etapas para resolução.
Fluxo de Trabalho
Uma avaliação é automaticamente acionada quando o CAM Assist é iniciado e é realizada enquanto a interface do usuário está carregando. Os problemas são listados à medida que são descobertos pelo CAM Assist, e um gráfico resumo é fornecido ao término.
O progresso para a fase de Preparar está disponível assim que a avaliação for concluída, seja clicando no indicador de fase ativa; clicando no hiperlink no cartão; ou clicando no botão Ir para Preparar.
Fase de Avaliação
Quando uma peça é inicialmente carregada no CAM Assist, a fase de Avaliação será executada.
Enquanto a peça está sendo carregada, o CAM Assist irá examiná-la em busca de características que podem não ser usináveis. A tela de Avaliação fornece um display contextual à esquerda da tela, com uma grande visualização do cenário à direita. O conteúdo do display se atualiza automaticamente à medida que a avaliação avança e inclui um resumo dos resultados em um gráfico circular quando concluído.
Painel de Análise da Peça
O painel de análise da peça fornece uma visão rápida de quão aceitável a peça é para o CAM Assist. Se algum problema for detectado na peça, o cartão muda e o gráfico de resultados exibe o número de mensagens severas e de aviso. Uma lista de tipos de problemas também é exibida na parte inferior do cartão.

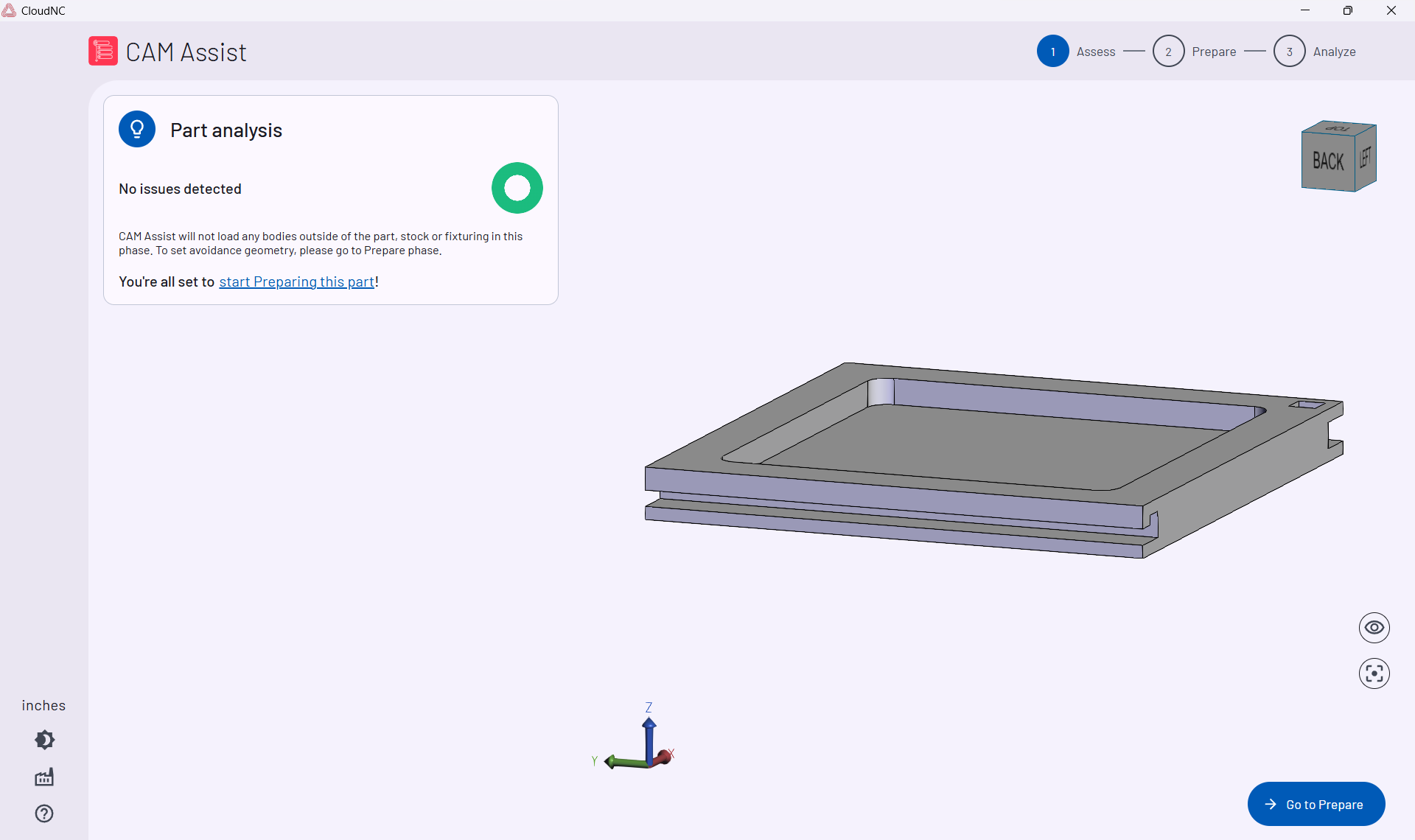

Se não houver problemas, o gráfico de avaliação estará totalmente colorido de verde (como acima), e as mensagens indicarão que a peça está pronta para a fase de Preparar.

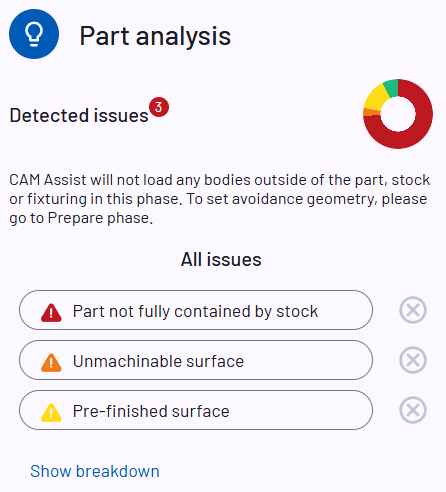

Se houver problemas, o número de problemas detectados será apresentado, juntamente com uma indicação de severidade.

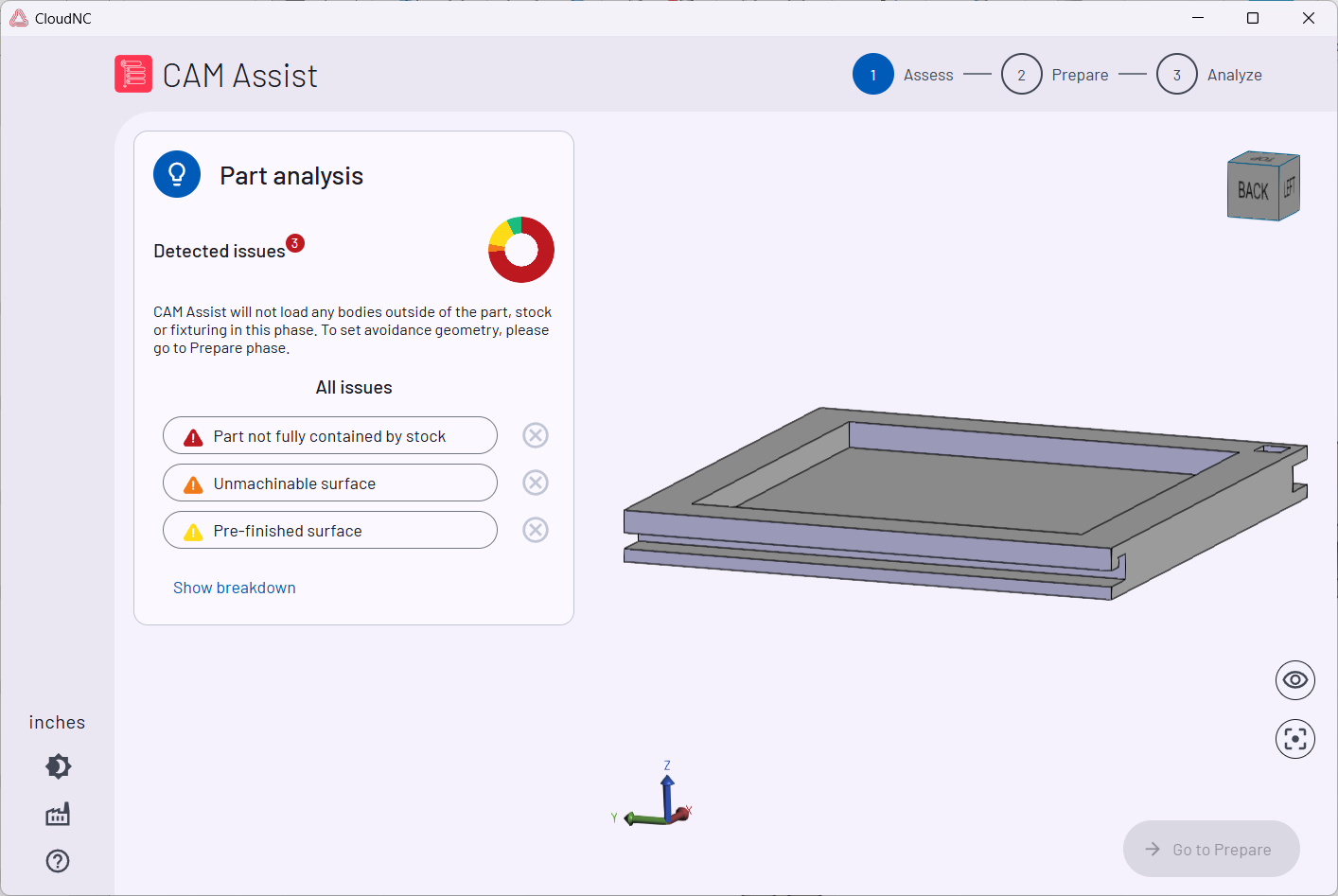

No exemplo mostrado aqui, existem três (3) problemas detectados, um de cada categoria.
Examinando Problemas
Existem diferentes categorias de aviso que o CAM Assist pode indicar:
-
Amarelo - Estes são problemas menores que podem ser expectativas do usuário ou podem não ter consequências sérias para a usinagem. Um aviso comum nesta categoria é se o material bruto está alinhado à face da peça (o CAM Assist requer uma margem de material entre a peça e o material bruto para criar uma operação).
-
Laranja - Estes são problemas maiores. Se não forem tratados, há uma alta probabilidade de que o CAM Assist produza resultados insatisfatórios. Um exemplo disso é uma superfície não usinável.
-
Vermelho - Estes são problemas severos. Se não forem tratados, o CAM Assist não produzirá resultados. Um exemplo simples disso é se o material bruto não estiver completamente em volta da peça. Geralmente, se houver problemas severos, é recomendável que o CAM Assist seja fechado e que os problemas sejam resolvidos no pacote CAM antes de tentar novamente.
O botão Mostrar Detalhes fornecerá detalhes sobre todos os problemas.

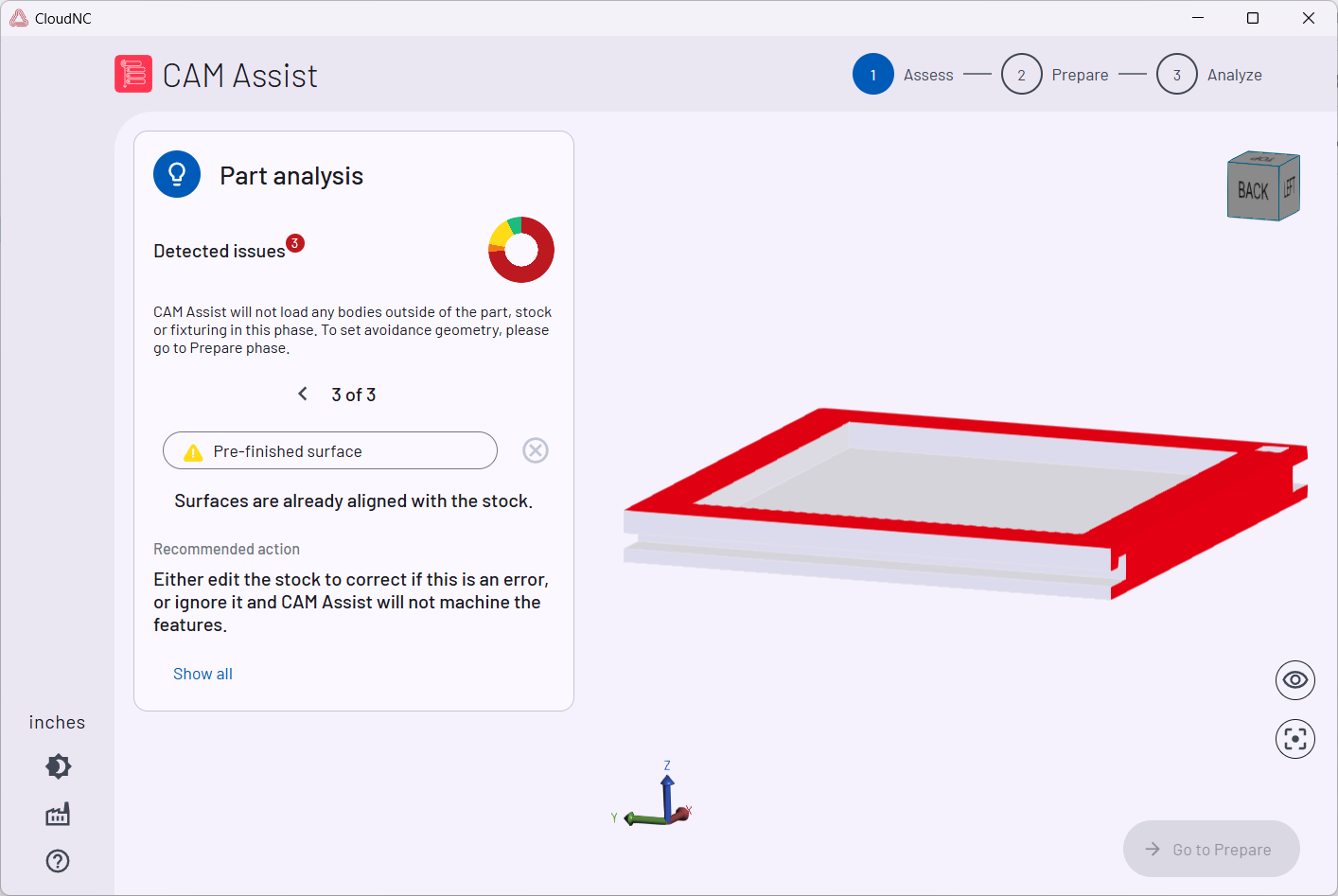

Selecionar cada problema fornecerá mais detalhes, ações potenciais e destacará o problema na visualização 3D. Clicar em qualquer problema na lista mostrará informações adicionais e possíveis etapas para resolvê-lo no cartão. A visualização também mudará, com todos os corpos tornando-se translúcidos e as faces afetadas destacadas em vermelho. A cena pode ser girada e ampliada para entender o contexto completo.
O progresso para a fase de Preparar é bloqueado até que todos os problemas severos sejam removidos ou desconsiderados.
Desconsiderando Problemas
Os problemas podem ser desconsiderados selecionando o botão de desconsiderar.
Desconsiderar um problema é equivalente a aceitar a informação, mas optando por prosseguir.

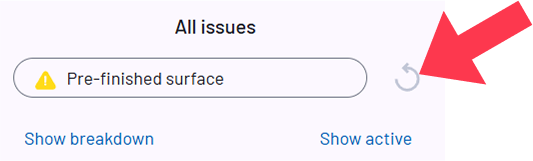

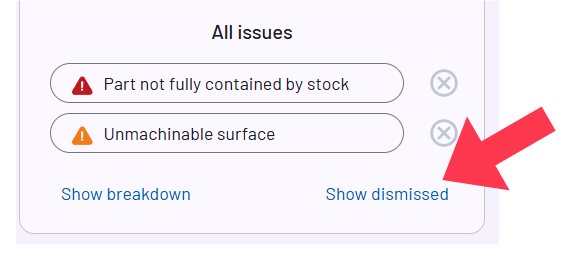

Problemas desconsiderados podem ser recuperados selecionando o botão Mostrar Desconsiderados e, em seguida, selecionando o botão de recuperar.
Caso contrário, os problemas desconsiderados não serão apresentados no painel principal de Análise da Peça.
Mostrar Detalhes retornará à lista completa de problemas.
