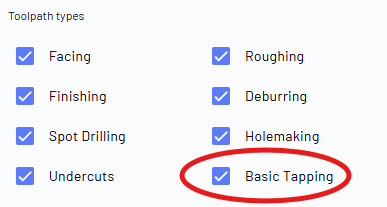

Jeśli zaznaczone, Podstawowe gwintowanie wygeneruje ścieżkę narzędzia gwintującego dla każdego odpowiedniego otworu w modelu części. Aby zastosować ścieżkę narzędzia gwintującego, modelowany otwór musi mieć określony rozmiar, którym jest średnica rdzenia, a w bibliotece narzędzi musi istnieć odpowiadające narzędzie gwintujące, które pasuje do tej średnicy rdzenia.
Na przykład, jeśli w modelu części znajduje się otwór o średnicy 0.2 cala, a opcja Podstawowe gwintowanie jest zaznaczona, CAM Assist wygeneruje ścieżkę narzędzia wiertarskiego do wiercenia otworu o tym rozmiarze (zakładając, że w bibliotece narzędzi znajduje się odpowiednie narzędzie wiertarskie), co zostanie następnie uzupełnione ścieżką narzędzia gwintującego używając narzędzia gwintującego 1/4 cala, jeśli jest w bibliotece.

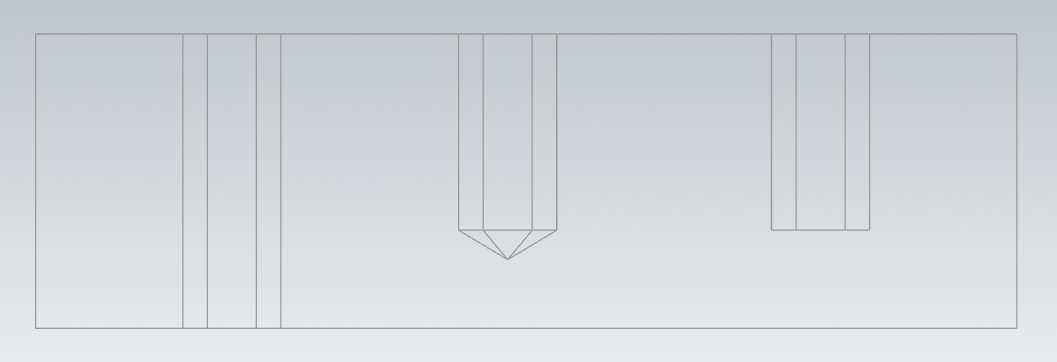

Aby zastosować ścieżkę narzędzia gwintującego, otwory muszą być również otworami przelotowymi lub modelowanym otworem ślepym z profilem wiertła, tj. modelowanym z profilem końcówki wiertła.
Pierwsze dwa otwory powyżej miałyby zastosowaną ścieżkę narzędzia Podstawowe gwintowanie, otwór po prawej stronie nie.
Zamiast tego, rozmiar rdzenia nie musi być dokładny, każde narzędzie gwintujące ma zakres średnic otworów, z którymi jest sparowane w tej funkcjonalności. Podstawowe gwintowanie zastosuje ścieżkę narzędzia gwintującego do modelowanych otworów o średnicach wymiarowanych pomiędzy minimalną a maksymalną średnicą rdzenia. Poniżej pokazano te zakresy, średnica modelowanych otworów musi mieścić się pomiędzy tymi wartościami:
Podstawowe gwintowanie obecnie wspiera Typy gwintów grubych
Standardowe oznaczenie gwintu (cale) |
Średnica mniejsza (cale) |
Średnica większa (cale) |
|---|---|---|
#1 |
0.05677 |
0.06183 |
#2 |
0.06745 |
0.07324 |
#3 |
0.07735 |
0.08411 |
#4 |
0.08602 |
0.09413 |
#5 |
0.09902 |
0.10713 |
#6 |
0.10553 |
0.11567 |
#8 |
0.13153 |
0.14167 |
