Analizuj

Etap Analizy dostarcza informacji zwrotnej na temat aktywnego uruchomienia CAM Assist oraz możliwość udoskonalenia strategii przed przesłaniem do pakietu CAM.

Zawartość

Przepływ pracy

Układ

Zakładka Obrabialność

Zakładka Program

Zakładka Porównawcza

Uwagi techniczne

Etap Analizy dostarcza informacji zwrotnej na temat aktywnego uruchomienia CAM Assist oraz możliwość udoskonalenia programu przed jego przesłaniem do pakietu CAM. Informacyjne informacje o postępach są wyświetlane na ekranie, a kluczowe wskaźniki dla programu wyświetlane są po zakończeniu.

Strukturalny widok programu jest dostępny, gdy CAM Assist obliczy pierwszą serię operacji. Dostępna jest również zakładka porównawcza, aby porównać wydajność wybranych bibliotek narzędzi z alternatywną.

Przepływ pracy

Informacje zwrotne dotyczące aktywnego uruchomienia automatycznie wyświetlane są po uruchomieniu CAM Assist. Podobnie jak w etapie Ocena, wszelkie napotkane problemy są wyświetlane w panelu analizy strategii i można je przeglądać, klikając na nie. Przycisk Wyślij do pakietu CAM jest aktywowany, gdy wszystkie operacje zostały wygenerowane; kliknięcie tego przycisku zamknie interfejs użytkownika CAM Assist i prześle program do pakietu CAM.

Zakładka Program jest aktywowana, gdy pierwsza seria operacji zostanie wygenerowana przez CAM Assist. Zapewnia to strukturalny widok programu oraz możliwość edycji dla każdej operacji.

Zakładka Porównawcza jest aktywowana, gdy wszystkie operacje zostały wygenerowane i zapewnia wizualizację obok siebie dwóch programów: jeden wygenerowany przy użyciu wybranych bibliotek; i alternatywny wygenerowany przy użyciu teoretycznie pełnej biblioteki lub zestawu alternatywnych bibliotek narzędzi zdefiniowanych na stronie Moje biblioteki narzędzi.

Układ

Ekran Analizy zapewnia kontekstowe wyświetlenie po lewej stronie ekranu z dużą wizualizacją scenariusza po prawej. Zawartość tego wyświetlenia automatycznie aktualizuje się w miarę postępu aktywnego uruchomienia CAM Assist i jest podzielona na następujące zakładki:

• Obrabialność - Informacje zwrotne dotyczące aktywnego uruchomienia CAM Assist, w tym czas cyklu i wykończone powierzchnie.
• Program - Strukturalny widok wygenerowanego programu.
• Porównanie - Porównanie na zasadzie obok siebie żądanego programu z alternatywnym.

• Zakładka Program jest aktywowana, gdy pierwsza seria operacji zostanie wygenerowana przez CAM Assist
• Zakładka Porównawcza jest aktywowana, gdy pełny program został wygenerowany przez CAM Assist

Powrót na górę

Zakładka Obrabialność

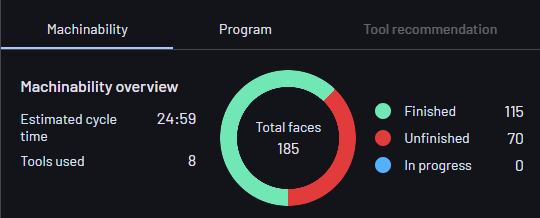

Zakładka Obrabialność zawiera następujące informacje: Szacowany czas cyklu - Całkowity czas cyklu programu dla wszystkich wybranych układów. Zobacz tutaj, aby uzyskać notkę techniczną na temat czasów cyklu. Całkowity czas cyklu wzrasta za każdym razem, gdy zestaw operacji jest generowany przez CAM Assist Użyte narzędzia - Całkowita liczba narzędzi użytych w programie dla wszystkich wybranych układów. Całkowity czas cyklu wzrasta za każdym razem, gdy zestaw operacji jest generowany przez CAM Assist Całkowita liczba powierzchni - Całkowita liczba powierzchni wykrytych w części. Wykres automatycznie aktualizuje się, gdy CAM Assist pracuje, a powierzchnie przechodzą między następującymi stanami: Wykończone - Całkowita liczba powierzchni wykończonych we wszystkich wybranych układach Nieukończone - Całkowita liczba powierzchni, które nie zostały ukończone we wszystkich wybranych układach. Zobacz panel informacji zwrotnej, aby uzyskać wyjaśnienie, dlaczego niektóre powierzchnie nie mogły zostać ukończone. W toku - Liczba powierzchni, które nadal są rozważane przez CAM Assist.

Powrót na górę

Informacje zwrotne o obrabialności

Problemy napotkane przez CAM Assist podczas generowania programu są wymienione w panelu informacji zwrotnej pod przeglądem. Rozszerzają one te wyświetlane w etapie Oceny, ponieważ są specyficzne dla układów, bibliotek narzędzi i parametrów żądanych - na przykład problemy z dostępnością są teraz identyfikowane dla wybranych narzędzi, a problemy ze wskazaniem można również ujawnić. Problemy są grupowane według rodzaju i wymieniane w panelu. Kliknięcie na problem spowoduje, że część stanie się przezroczysta i wyróżni dotknięte powierzchnie na czerwono.

Powrót na górę

Zakładka Program

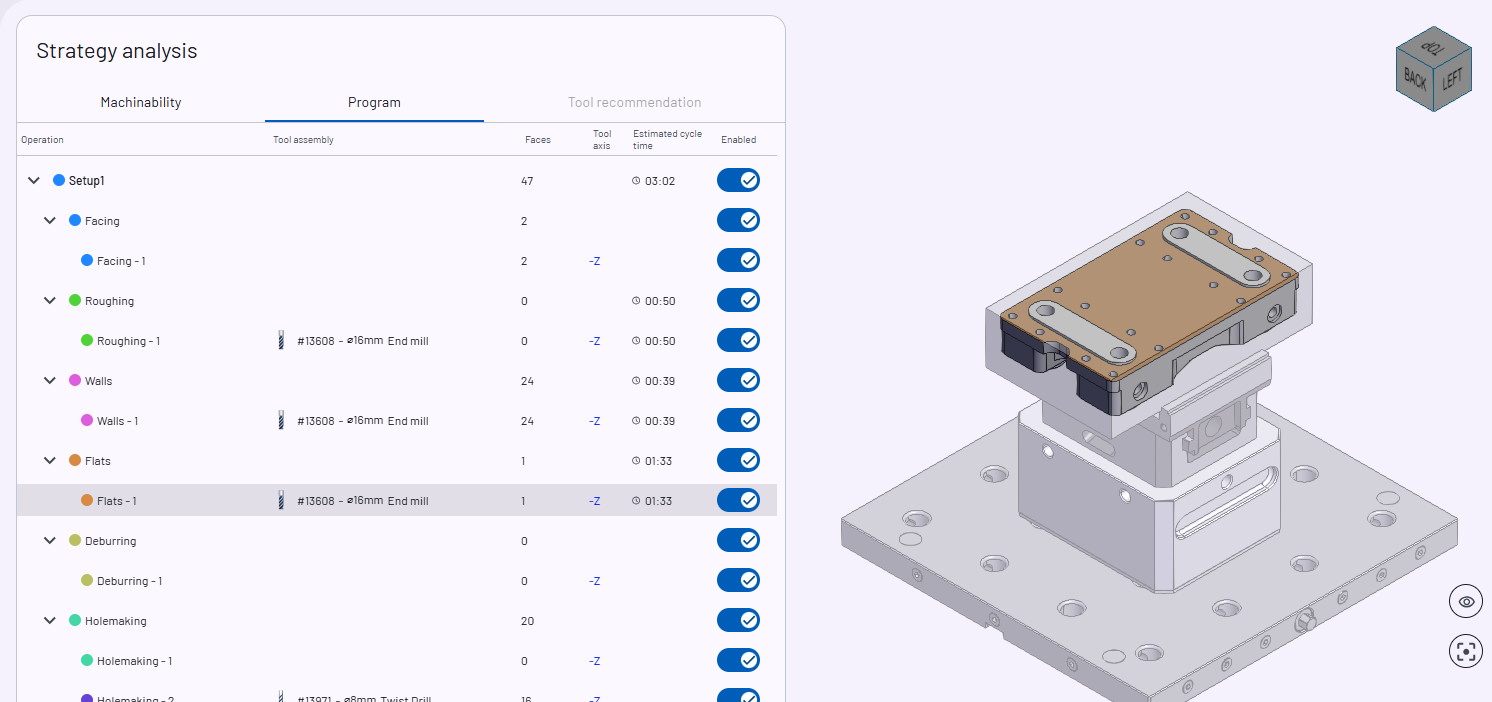

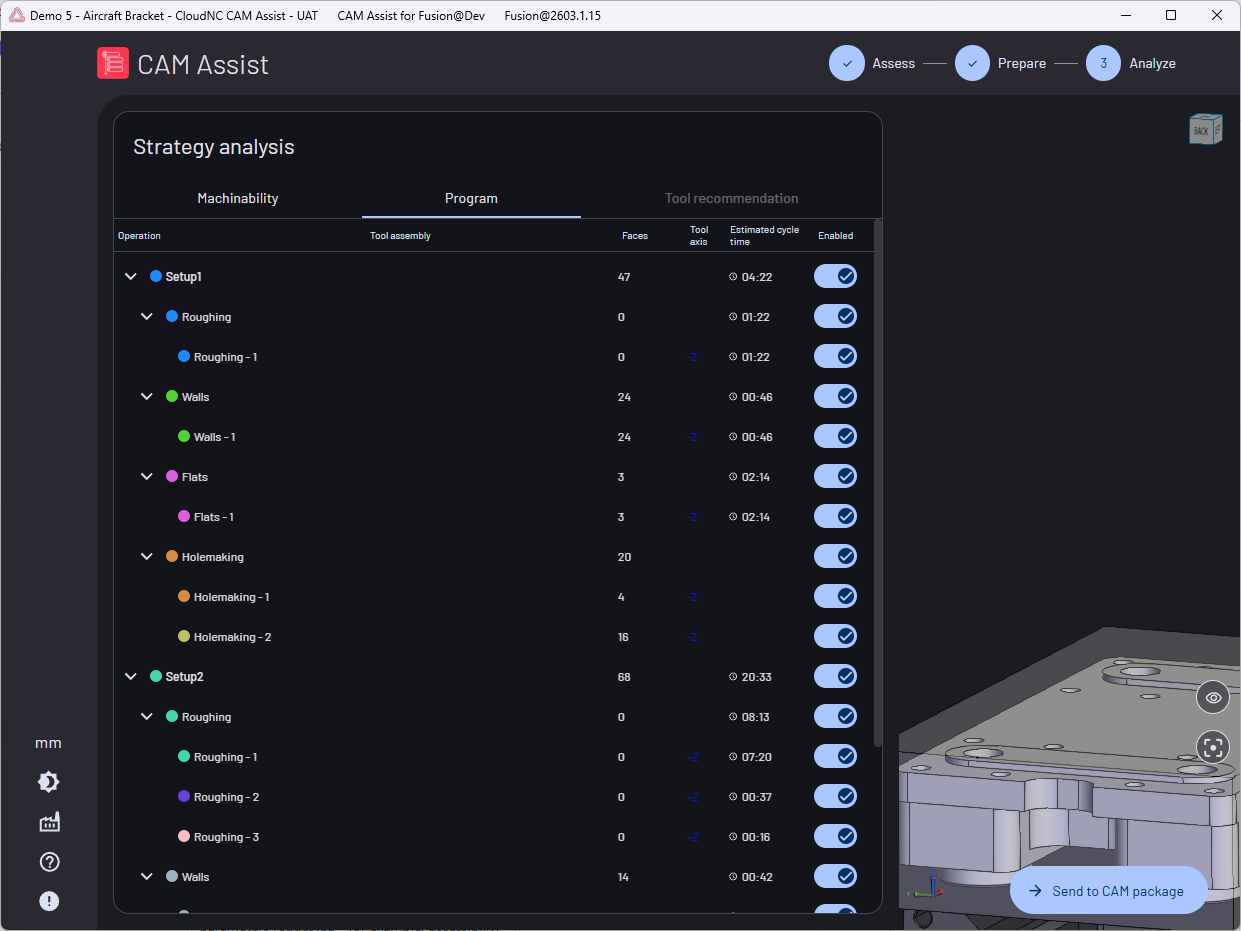

Zakładka Program zapewnia strukturalny widok wygenerowanych operacji pogrupowanych według układu i rodzaju. Następujące informacje są wyświetlane dla każdej operacji: Wskaźnik kolorystyczny - Unikalny kolor przypisany operacji używany do wyświetlania objętości usuniętej i powierzchni wykończonych na części. Nazwa operacji- Unikalna nazwa nadana operacji. Ścieżki narzędzi wygenerowane w pakiecie CAM używają tej nazwy. Zespół narzędziowy - Nazwa zespołu narzędziowego wybranego dla operacji. Jeśli to pole jest puste, narzędzie nie zmieniło się w stosunku do poprzedniej operacji. Powierzchnie - Liczba powierzchni wykończonych przez operację. Oczekuje się, że podczas operacji wstępnych ta liczba będzie pusta, ponieważ te operacje nie kończą powierzchni. Oś narzędzia - Kierunek osi narzędzia Szacowany czas cyklu - Czas cyklu szacowany dla operacji, zobacz tę notkę techniczną, aby poznać sposoby obliczania. Przełącznik aktywacji Włączone - Operacja wysłana do pakietu CAM Wyłączone - Operacja nie wysłana do pakietu CAM

Kliknięcie na układ lub grupę operacji podświetla wszystkie powierzchnie wykończone lub objętości usunięte przez wszystkie operacje w grupie.

Powrót na górę

Uwagi techniczne

Obliczanie czasu cyklu

Czas cyklu operacji obliczany przez CAM Assist jest przybliżeniem osiągalnych czasów cyklu, które są obliczane z zasad pierwszych. Właściwości fizyczne maszyny, takie jak przyspieszenia, nie są brane pod uwagę, ani ruchy prowadzenia lub łączenia.

Dla operacji wstępnych czas cyklu jest obliczany na podstawie objętości materiału do usunięcia oraz tempa usuwania materiału wybranego narzędzia, z wykorzystaniem wartości parametrów skrawania.

Dla operacji wy
