Interfejs użytkownika CAM Assist

O interfejsie użytkownika CAM Assist

CAM Assist zapewnia bogaty wizualnie interfejs użytkownika (UI), niezależny od używanego pakietu CAM. Jest specjalnie zaprojektowany, aby prowadzić użytkowników przez udane uruchomienie CAM Assist z intuicyjnymi kontrolkami i dostosowanymi wizualizacjami.

Spis treści

Zmiana rozmiaru i przestawienie okna CAM Assist

Elementy nawigacyjne

Elementy wizualizacji

Interfejs użytkownika jest automatycznie wyświetlany podczas uruchamiania CAM Assist i zamyka się, gdy wygenerowany program CAM zostanie wysłany z powrotem do pakietu CAM. Wzmacnia to podstawowy przepływ pracy CAM Assist, zapewniając wczesną ocenę części; przygotowanie scenariusza obróbczej; oraz analizę wygenerowanego programu.

Przepływ pracy CAM Assist

Centralnym elementem interfejsu użytkownika jest przepływ pracy zaprojektowany w celu prowadzenia użytkowników przez udane uruchomienie CAM Assist. Jest to zilustrowane poniżej i wyjaśnione na następnych stronach.

Ocena		Przygotuj		Analizuj
Walidacja części i brył surowców w celu wczesnego zidentyfikowania, gdzie CAM Assist nie będzie działał. Dzieje się to przed wygenerowaniem strategii CAM. Więcej o etapie Ocena		Zdefiniowanie scenariusza uruchomienia CAM Assist, w tym ustawień, narzędzi oraz zaawansowanych funkcji konfiguracyjnych. Więcej o etapie Przygotuj		Przegląd i edytowanie strategii CAM przed wysłaniem do programu CAM w celu wygenerowania ścieżki narzędzia Więcej o etapie Analizuj

Zmiana rozmiaru i przestawienie

Zmiana rozmiaru

CAM Assist można zmienić na dowolny rozmiar, który jest najbardziej wygodny.

Aby zmienić rozmiar CAM Assist, kliknij i przeciągnij dowolny brzeg jego interfejsu do wymaganego rozmiaru (ikona zmiany rozmiaru będzie wyświetlana, gdy akcja jest dostępna).

Jak w przypadku innych okien, CAM Assist można maksymalizować, klikając kwadratową ikonę w prawym górnym rogu.

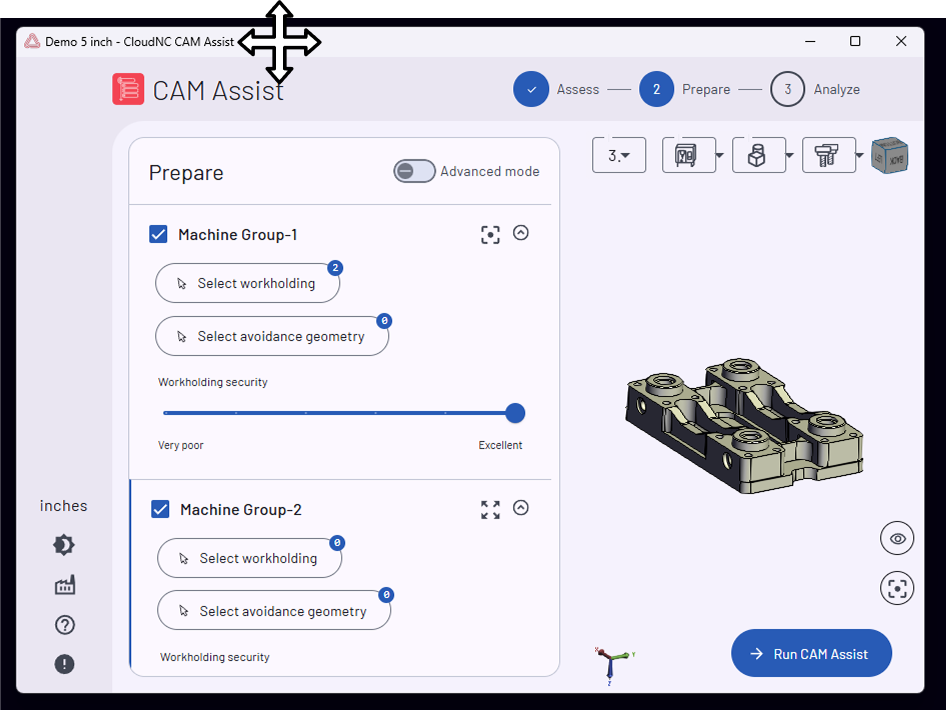

Przestawienie

CAM Assist można ustawić w dowolnym miejscu na pulpicie.

Aby przestawić CAM Assist, przeciągnij górny pasek na żądane miejsce.

Nawigacja w widoku 3D

Akcja nawigacyjna	Interakcja myszą
Orbitowanie	Lewy przycisk myszy + Przesuń lub Środkowy przycisk myszy + Przesuń
Panning	Prawy przycisk myszy + Przesuń lub Ctrl + Lewy przycisk myszy + Przesuń
Zoom	Kółko myszy lub  Shift + Lewy przycisk myszy + Przesuń

Elementy UI

Interfejs użytkownika CAM Assist zawiera szereg komponentów, które są spójne na wszystkich stronach. Obejmują one kontrolki wizualizacji scenariusza, dostęp do stron konfiguracyjnych oraz identyfikację aktywnego etapu CAM Assist.

Element nawigacyjny

Opis

Wskazanie aktywnego etapu

Kontrola w postaci stepera w prawym górnym rogu ekranu pokazuje aktywny etap przepływu pracy CAM Assist.

	Aktywny etap CAM Assist jest przedstawiony jako niebieskie koło z numerem wewnątrz.
	Zakończone etapy są przedstawione jako solidne niebieskie koła z zaznaczeniem.
	Przyszłe etapy jako konturowe koła z numerami.

Aktywne jednostki

Pierwszy komponent w lewej bocznej belce menu wskazuje aktualnie wybrane jednostki.

CAM Assist równie łatwo pracuje w jednostkach metrycznych lub imperialnych, kliknij na aktualne jednostki, aby zmienić,


Tryb jasny / ciemny

Kontrola nad paletą kolorów używaną w całym interfejsie użytkownika.
