Ocena pliku CAD przed uruchomieniem CAM Assist lub, „sprawdzenie przed uruchomieniem” służy do sprawdzenia, czy informacje o części i ustawieniu są odpowiednie dla CAM Assist.
Zawartość
Etap Oceny zapewnia wczesną ocenę scenariusza obróbczo-technologicznego dostarczonego do CAM Assist. Jakiekolwiek problemy ze scenariuszem są przedstawiane na liście z oceną powagi i potencjalnymi krokami do rozwiązania.
Workflow
Ocena jest automatycznie uruchamiana po uruchomieniu CAM Assist i jest przeprowadzana podczas ładowania interfejsu użytkownika. Problemy są wymieniane, gdy są odkrywane przez CAM Assist, a na zakończenie dostarczana jest podsumowująca tabela.
Postęp do etapu Przygotowania jest dostępny po zakończeniu oceny, poprzez kliknięcie w aktywny wskaźnik etapu; kliknięcie na hiperłącze w karcie; lub kliknięcie przycisku Przejdź do Przygotowania.
Faza oceny
Gdy część jest początkowo załadowana do CAM Assist, zostanie uruchomiona faza Oceny.
Podczas ładowania części CAM Assist zbada ją pod kątem cech, które mogą być nieobrabialne. Ekran Oceny zapewnia kontekstowe wyświetlenie po lewej stronie ekranu z dużą wizualizacją scenariusza po prawej stronie. Zawartość wyświetlania automatycznie aktualizuje się w miarę postępu oceny i zawiera podsumowanie wyników w postaci wykresu okrągłego po zakończeniu.
Panel analizy części
Panel analizy części zapewnia szybki podgląd, jak akceptowalna jest część dla CAM Assist. Jeśli wykryto jakiekolwiek problemy z częścią, karta zmienia się, a wykres wyników pokazuje liczbę wiadomości krytycznych i ostrzegawczych. Lista typów problemów zostaje również wyświetlona na dole karty.

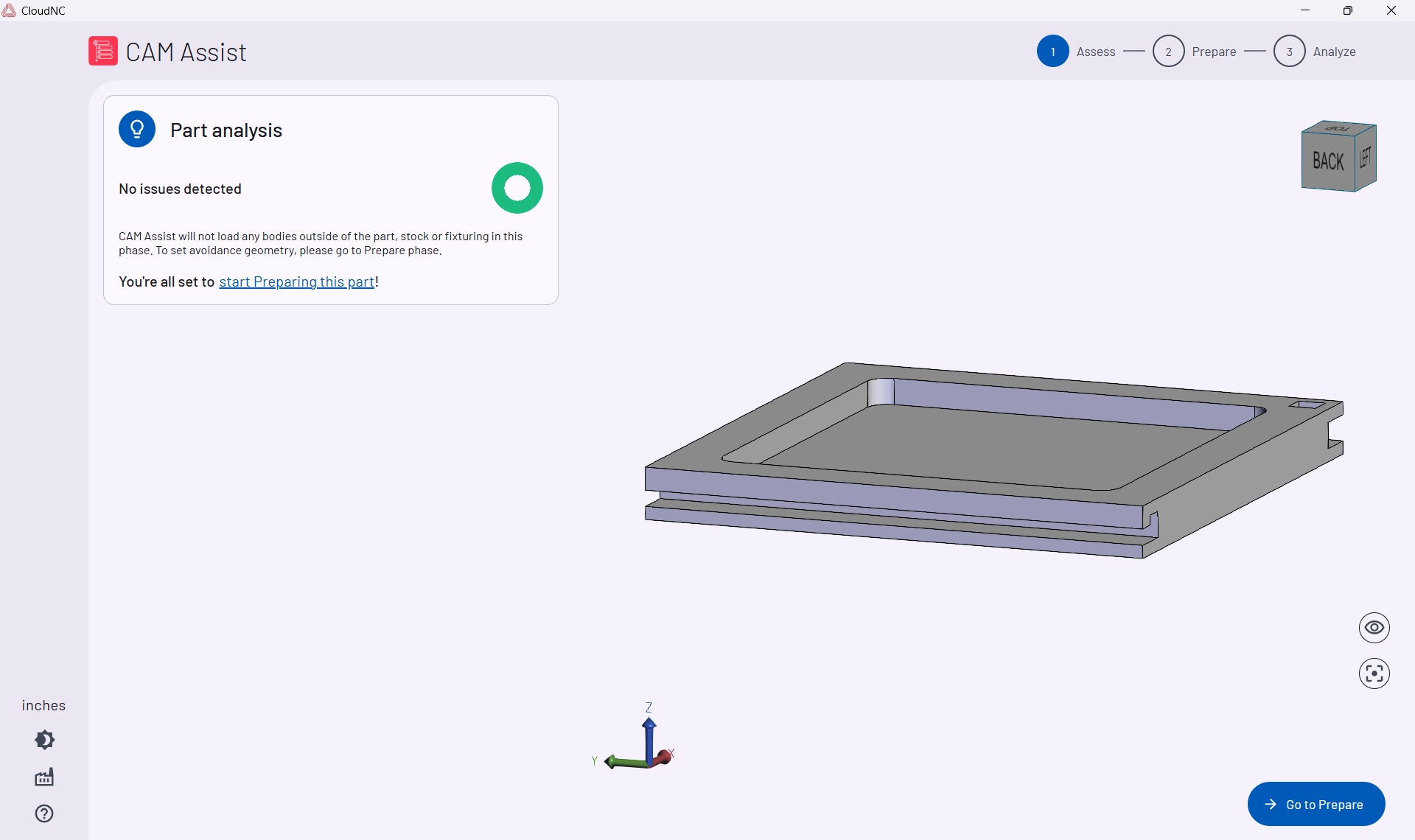

Jeśli nie ma problemów, wykres oceny będzie w pełni pomalowany na zielono (jak powyżej), a komunikaty będą wskazywały, że część jest gotowa do etapu Przygotowania.
Jeśli występują problemy, przedstawiona zostanie liczba wykrytych problemów, wraz z wskazaniem powagi.

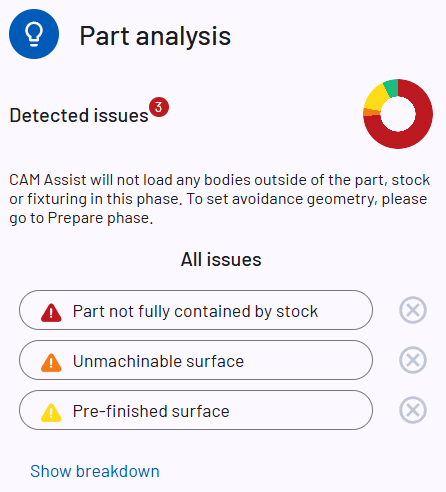

W pokazanym tutaj przykładzie wykryto trzy (3) problemy, jeden z każdej kategorii.
Badanie problemów
Istnieją różne kategorie ostrzeżeń, które może wskazać CAM Assist:
-
Żółty - To są mniejsze problemy, które mogą być oczekiwaniami użytkownika lub mogą nie mieć poważnych konsekwencji dla obróbki. Powszechnym ostrzeżeniem w tej kategorii jest, jeśli materiał jest wyrównany z czołem części (CAM Assist wymaga marginesu materiału między częścią a materiałem do utworzenia operacji).
-
Pomarańczowy - To są większe problemy. Jeśli nie zostaną rozwiązane, istnieje duże prawdopodobieństwo, że CAM Assist wygeneruje niezadowalające wyniki. Przykładem jest powierzchnia nieobrabialna.
-
Czerwony - To są poważne problemy. Jeśli nie zostaną rozwiązane, CAM Assist nie wygeneruje żadnych wyników. Prostym przykładem jest, jeśli materiał nie otacza całkowicie części. Zazwyczaj, jeśli występują poważne problemy, zaleca się zamknięcie CAM Assist i rozwiązanie problemów w pakiecie CAM przed ponownym spróbowaniem.
Przycisk Pokaż szczegóły udostępni szczegóły dotyczące wszystkich problemów.

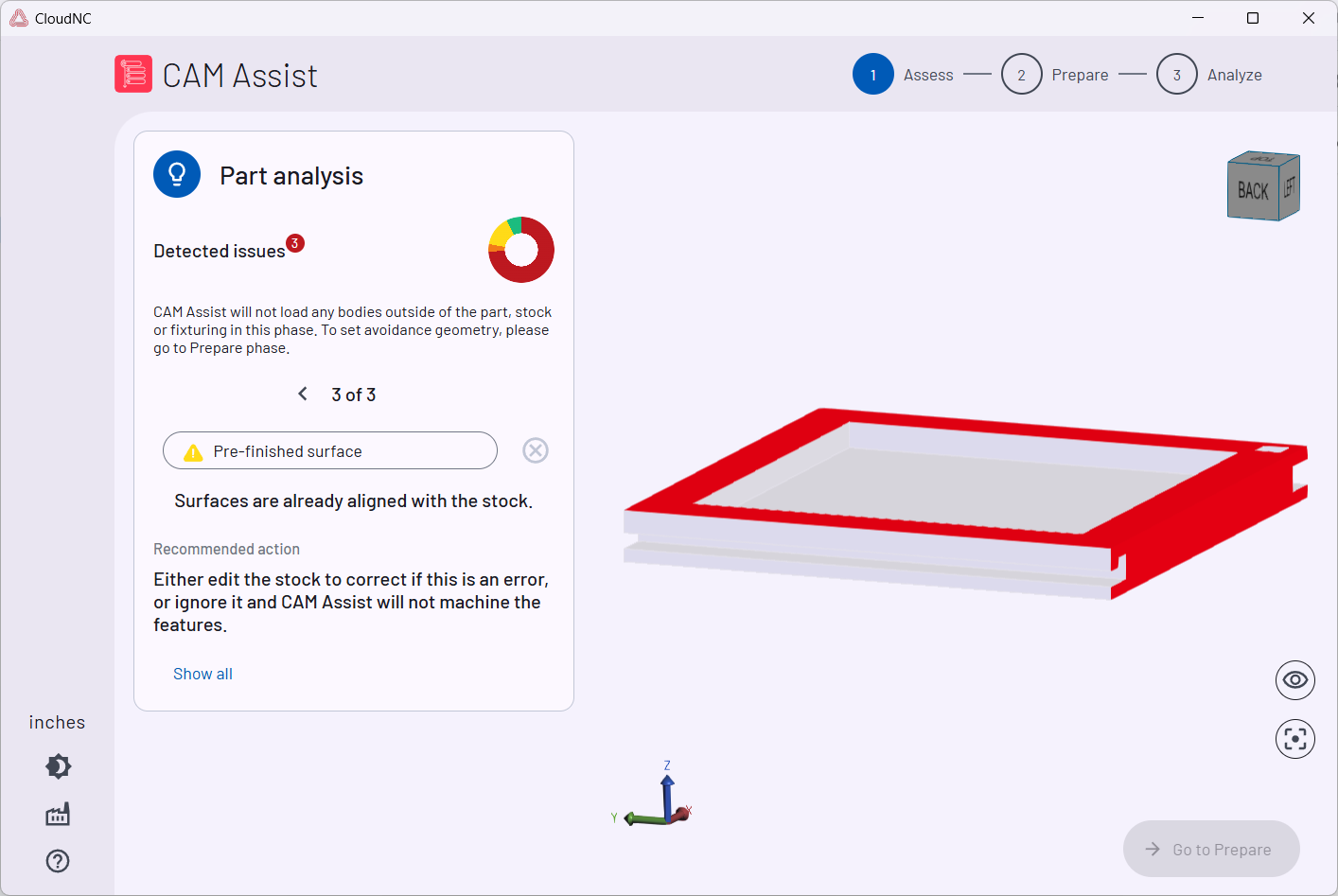

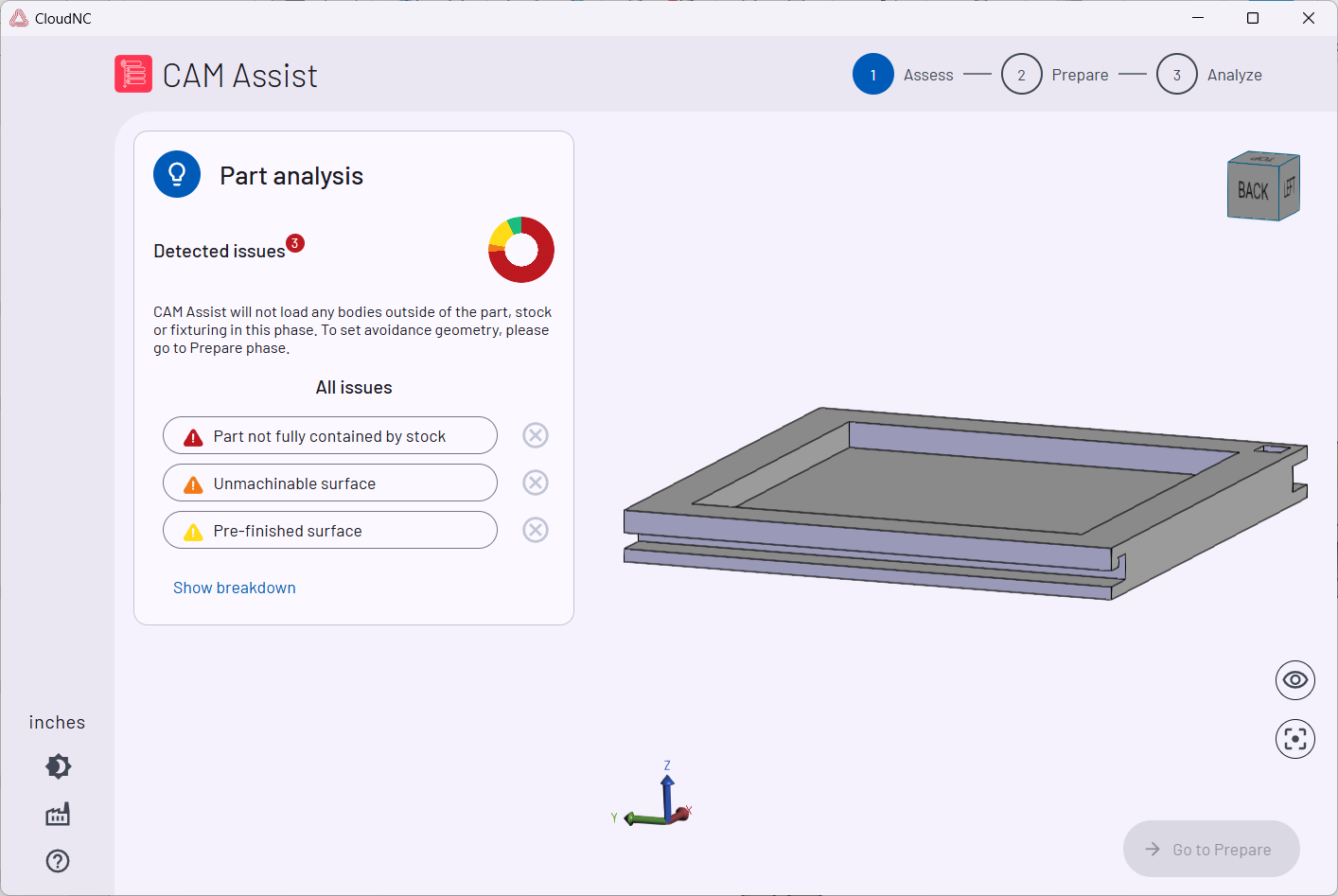

Wybierając każdy problem, uzyskasz więcej informacji, potencjalne działania i zaakcentujesz problem w widoku 3D. Kliknięcie na jakikolwiek problem na liście pokaże dodatkowe informacje oraz potencjalne kroki w celu jego rozwiązania w karcie. Wizualizacja również zmieni się, wszystkie ciała będą półprzezroczyste, a dotknięte powierzchnie zostaną podświetlone na czerwono. Scena może być obracana i powiększana, aby zrozumieć pełny kontekst.
Postęp do etapu Przygotowania jest zablokowany, dopóki wszystkie poważne problemy nie zostaną usunięte lub odrzucone.
Odrzucanie problemów
Problemy można odrzucać poprzez wybranie przycisku odrzucenia.
Odrzucenie problemu jest równoważne akceptacji informacji, ale z decyzją o kontynuowaniu.

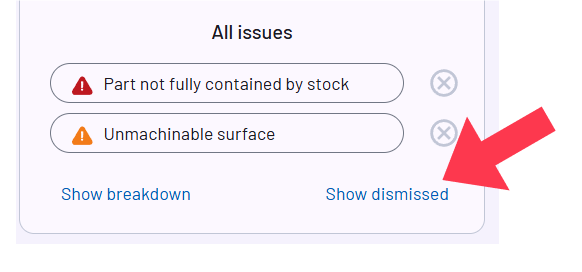

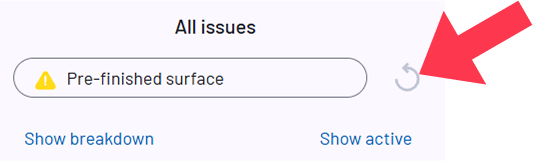

Odrzucone problemy można odzyskać, wybierając przycisk Pokaż odrzucone , a następnie wybierając przycisk odzyskiwania.
W przeciwnym razie odrzucone problemy nie będą przedstawiane w głównym panelu analizy części.
Pokaż szczegóły powróci do pełnej listy problemów.
