Toolbeschikbaarheidsrapport

In de Voorbereiden fase toont het Tool Availability Report welke gereedschapsassemblages mogelijk door CAM Assist zullen worden gebruikt wanneer deze draait, en ook welke bewerkingen mogelijk worden beïnvloed door tekorten in de aangesloten sessiegereedschappen of cloudgereedschapsbibliotheken. Het doel van dit rapport is om u te helpen gereedschapsproblemen op te lossen die uw vermogen om een succesvol resultaat met CAM Assist te genereren kunnen beïnvloeden.

Het Tool Availability Report is toegankelijk door op de knop links van de 'Run CAM Assist' knop te klikken:

Ook zal tijdens omstandigheden wanneer de sessiegereedschappen en/of de geselecteerde gereedschapsbibliotheken niet voldoende zijn om de gevraagde bewerkingen te voltooien, de 'Run CAM Assist' knop in het rood worden weergegeven, met een '!' pictogram:

Wanneer de 'Run CAM Assist' knop rood is, is dit een duidelijk teken dat de geselecteerde gereedschappen onvoldoende zijn om de gevraagde bewerkingen uit te voeren. Open het Tool Availability Report voor meer details.

Om het Tool Availability Report te bekijken

1. Klik op de Tool Availability Report knop.

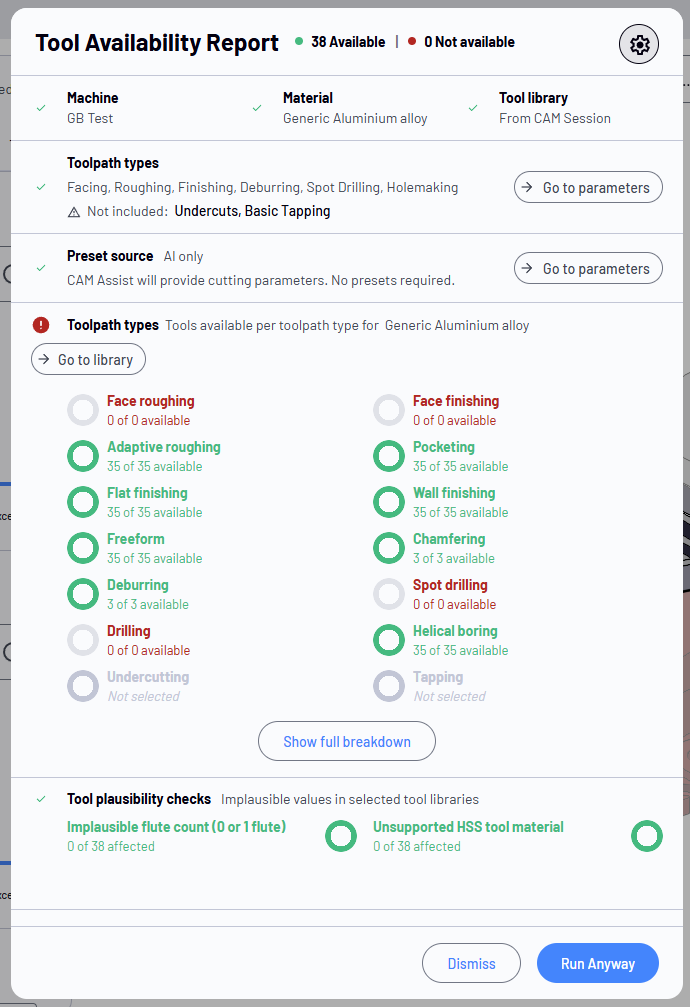

2. Het Tool Availability Report wordt geopend.

3. De rapportkop bevat samenvattende informatie over de beschikbare gereedschappen, en de Instellingen knop:

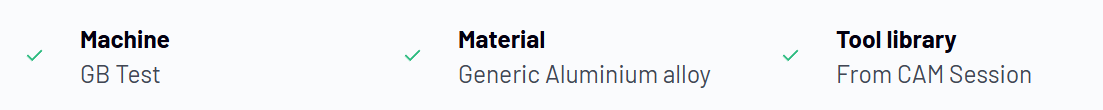

4. De Machines, Materialen en geselecteerde gereedschapsbibliotheken worden weergegeven:

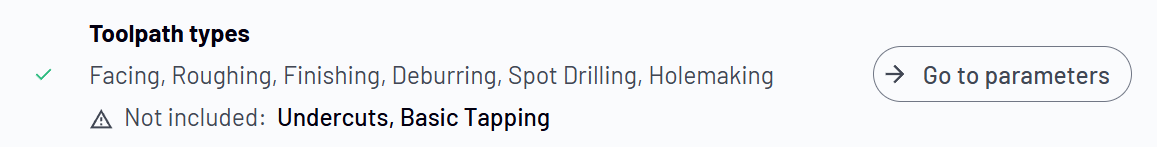

3. De sectie Toolpath types samenvatting is de derde sectie. Als er problemen zijn vastgesteld. Als er bepaalde gereedschapspadtypes niet zijn aangevinkt in Voorbereiden > Geavanceerde modus > Parameters, worden deze hier geïdentificeerd. U kunt de Ga naar Parameters knop selecteren om aanpassingen te maken. (Die actie brengt u terug naar Voorbereiden > Geavanceerde modus > Parameters.

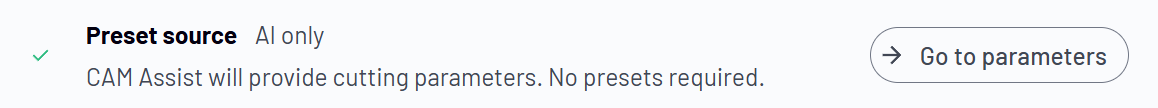

4. De Preset source wordt geïdentificeerd. Dit geeft de Cutting parameter generation selecties van Voorbereiden > Geavanceerde modus > Parameters weer. Selecteer de Ga naar Parameters knop om indien nodig aanpassingen te maken. (Die actie brengt u terug naar Voorbereiden > Geavanceerde modus > Parameters.

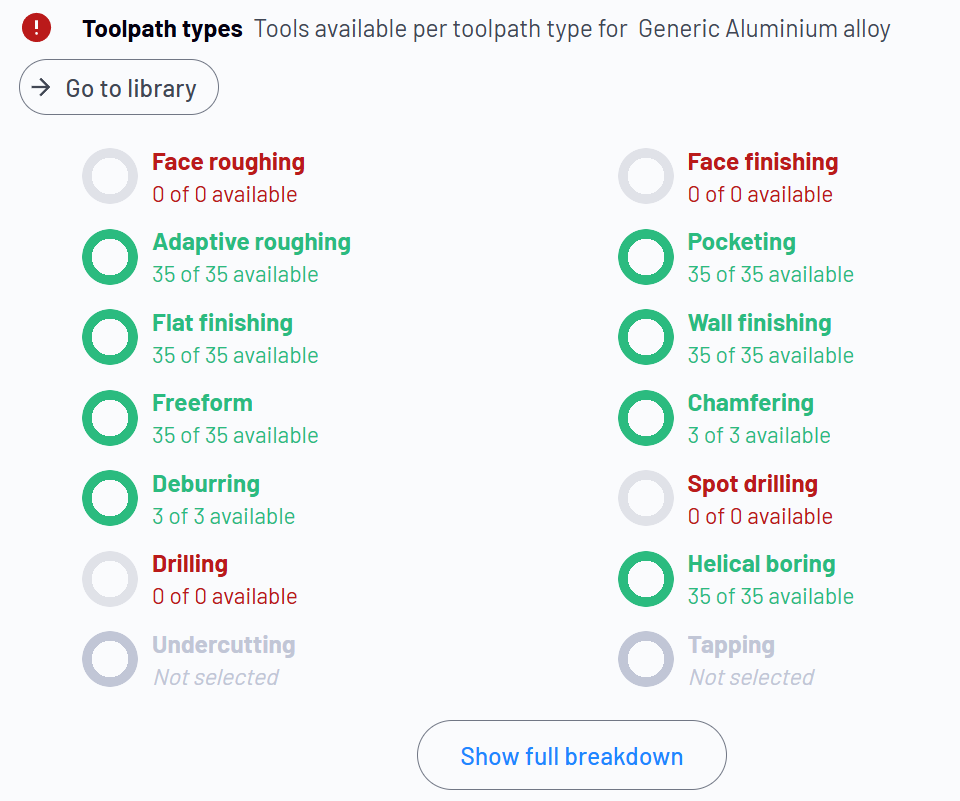

5. De Toolpath types sectie schetst de gereedschappen die beschikbaar zijn in de sessiegereedschappen en/of cloudgereedschapsbibliotheken voor elk type:



   1. Selecteer Ga naar bibliotheek (of de knop met de naam van de gereedschapsbibliotheek als er meer dan één item beschikbaar is) om de bibliotheek te openen:

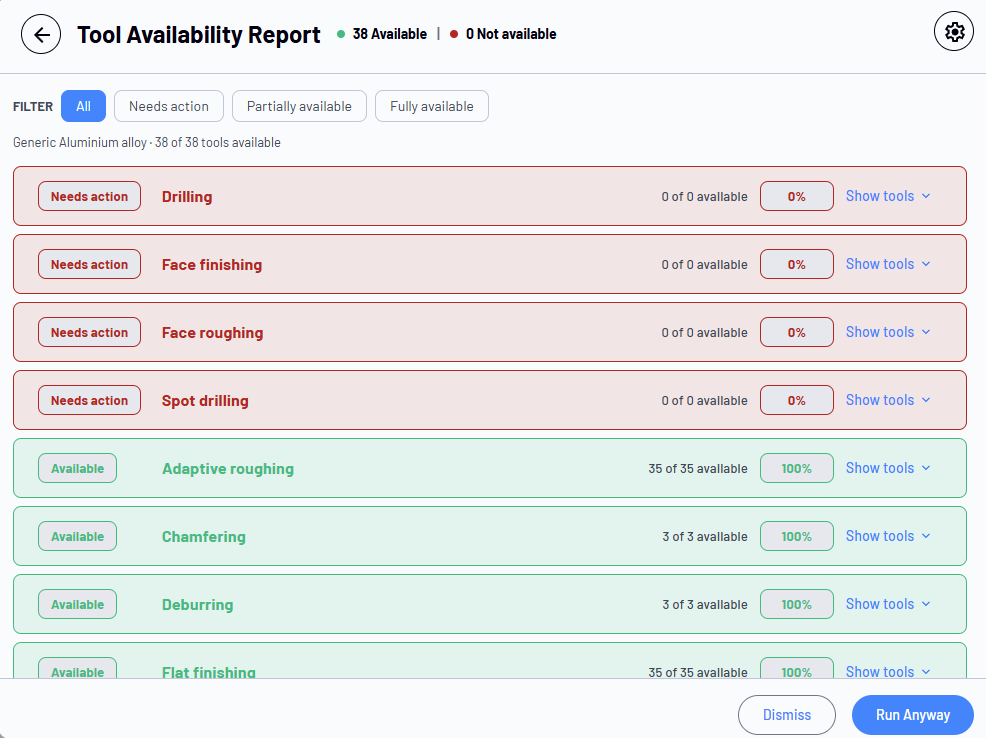

   2. Kies Toon volledige uitsplitsing om de beschikbaarheid van gereedschappen te onderzoeken voor een uitleg van elke gereedschapsassemblage.

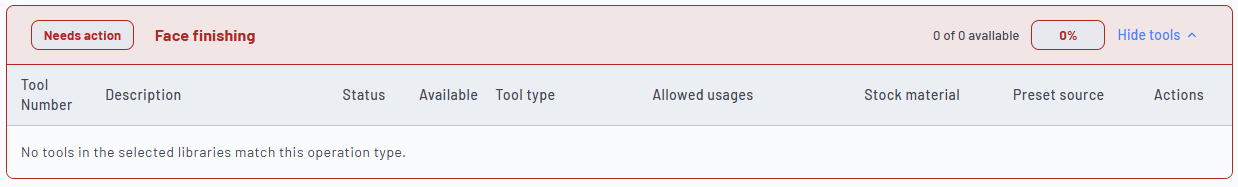

   3. Selecteer in dit weergave Vereist actie voor elk gereedschap voor meer informatie.

Instellingen voor het Tool Availability Report

Om de instellingen voor het Tool Availability Report aan te passen:

1. Klik op het Instellingen pictogram boven aan het rapport:

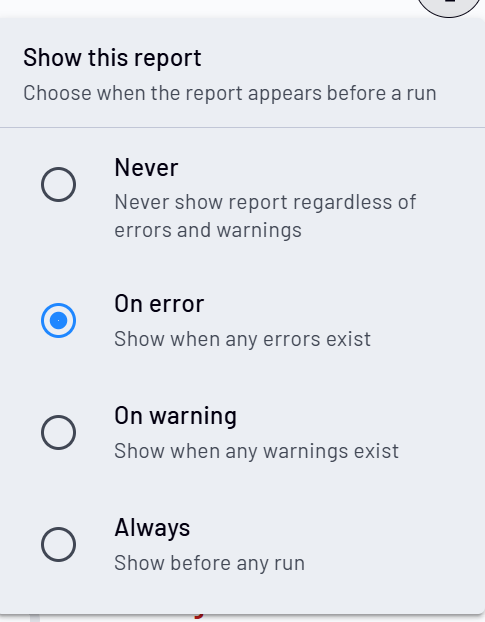

2. De rapportinstellingen worden geopend:

3.

   Kies wanneer het rapport moet worden weergegeven. De beschikbare opties zijn:

   1. Nooit - Het Tool Availability Report zal nooit worden weergegeven
   2. Bij fout - Het Tool Availability Report wordt weergegeven nadat de Run CAM Assist knop is geselecteerd als er fouten aanwezig zijn met alleen de gereedschapsbibliotheek.
   3. Bij waarschuwing - Het Tool Availability Report wordt weergegeven nadat de Run CAM Assist knop is geselecteerd als er fouten of waarschuwingen aanwezig zijn met de gereedschapsbibliotheek.
   4. Altijd - Het Tool Availability Report wordt elke keer weergegeven wanneer de Run CAM Assist knop wordt geselecteerd.
