Gedeelde bedieningselementen & hoe de schuifregelaars te lezen

Elke bewerking in de Cutting Parameters Explorer gebruikt dezelfde set bedieningselementen. Leer ze hier één keer, waarna elke bewerkingspagina alleen de parameters vermeldt die bij die bewerking horen.

Conservatief ↔ Agressief

De grote schuifregelaar onder de diagram is een enkele masterknop. Schuif deze naar Conservatief en elke aanbevolen waarde verschuift naar veiligere snijniveaus — lagere krachten, minder warmte, langere gereedschapslevensduur, maar een langzamere bewerking. Schuif deze naar Agressief en de aanbevelingen zijn gericht op snelheid en hoger materiaalafvoer, ten koste van meer belasting op het gereedschap, het werkstuk en de machine. Het is de snelste manier om de hele klus in één beweging opnieuw in balans te brengen; de individuele schuifregelaars verfijnen dan vanaf daar.

Een parameter schuifregelaar lezen

Elke parameter is een horizontaal spoor met markers erop. De legenda bovenaan het paneel noemt ze:

Bereikhandgreep — de uiteinden van de band waarin je de waarde binnen laat zitten.

Huidige waarde — waar de waarde momenteel is.

Aanbevolen waarde — de voorgestelde instelling van de explorer.

Waarde bij limiet — weergegeven wanneer een waarde tegen een gereedschaps- of machinegrens is verankerd.

Sleep een handgreep	Verkruimte of verbrede het bereik dat de waarde mag innemen.
Typ een waarde	Klik op de waarde om een exact nummer in te voeren in plaats van te slepen. (Klik op het hangslotpictogram om een waarde in te voeren).
Vergrendel	Veranker een waarde zodat de explorer deze niet kan verplaatsen wanneer je iets anders wijzigt. Klik op de knop met het hangslotpictogram om een waarde in te voeren.
Reset	Zet een parameter terug naar de aanbevolen waarde.

Aanpasbare rijen vs. uitlezingen

Aanpasbare parameters zijn degene die je direct kunt beperken met de schuifregelaar. Uitleesparameters (bijvoorbeeld materiaalafvoersnelheid, voeder per tand of gereedschapsafwijking bij sommige bewerkingen) zijn berekende resultaten — ze reageren terwijl je de aanpasbare verandert, zodat je de gevolgen van een wijziging kunt zien voordat je deze doorvoert.

Aanpasbare rij

(Voorbeeld: Spindelsnelheid)

Alleen uitlezen

(Voorbeeld: Materiaalafvoersnelheid)

Eenheden

Lengtes volgen je eenheidsinstelling — het label in de hoek van het scherm (bijvoorbeeld inches) vertelt je welke actief is. Het wisselen van je voorkeur tussen millimeters en inches hernoemt en converteert elke waarde automatisch. Snelheden (rpm), hoeken (graden) en andere waarden worden ongeacht in hun standaard eenheden weergegeven.

Snijden en Ramping-tabs

Sommige bewerkingen moeten het gereedschap voorzichtig in het materiaal laten komen met een hellende of spiraalvormige instapbeweging. Voor die bewerkingen splitst de explorer de bedieningselementen in een Cutting-tab (de hoofdpassing) en een Ramping-tab (de instapbeweging), elk met zijn eigen parameters.

Het betrokkenheidsdiagram

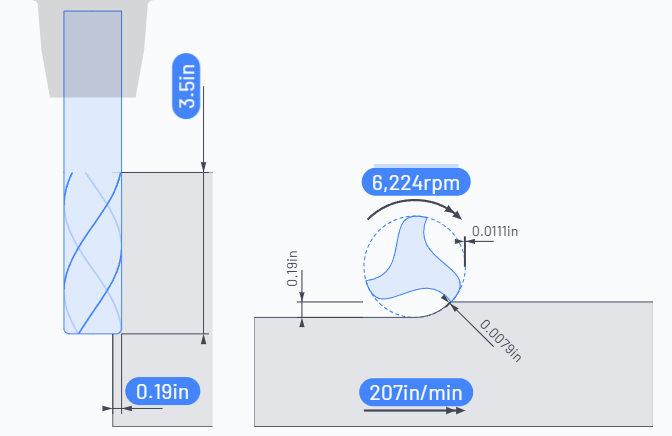

De illustratie aan de linkerkant toont het gereedschap en de snede die het maakt, geannoteerd met de belangrijkste afmetingen (snedepten, snede breedte, snelheden en voeding). Het wordt bijgewerkt tijdens het aanpassen van de parameters, zodat je een visueel gevoel krijgt van wat de nummers betekenen.

Opslaan

Opslaan snijparameters slaat je keuzes voor de bewerking op; Annuleer sluit de explorer.
