Een solide eindfrees is de algemene freesmolen die CAM Assist gebruikt voor het ruwe en fijne werk van wanden, vloeren en uitsparingen.
ℹ️ Elke tool toont ook naam, beschrijving, type tool, toegestane toepassingen en toegestane materiaalsoorten boven de geometrieën — zie het overzicht.
|
Gebruik deze sleutel om te begrijpen wat elke invoerwaarde op de tool bestuurt.

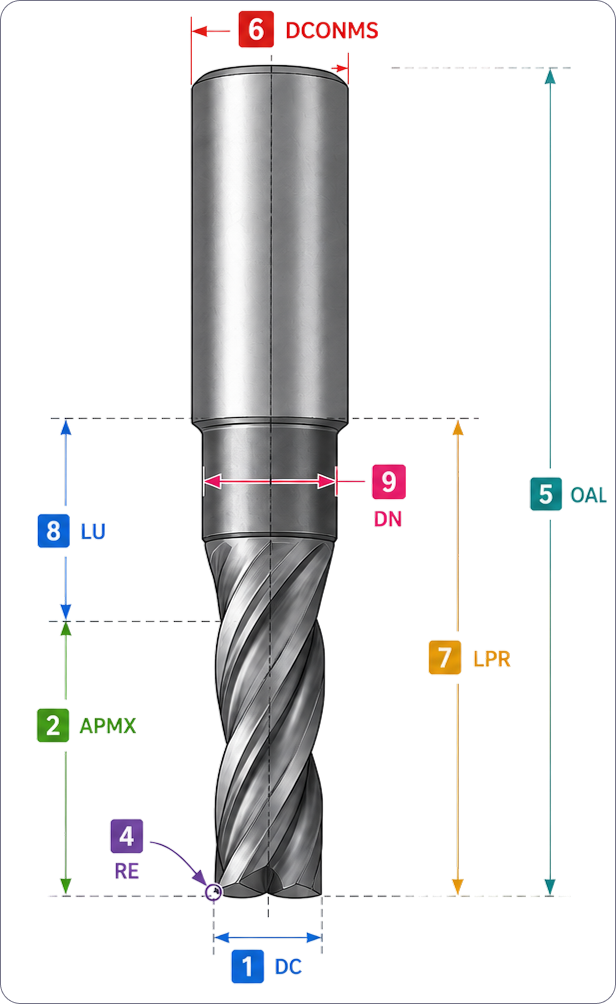

1. Diameter (DC)De volledige diameter van het snijdende deel van de tool.
2. Maximale snedediepte (APMX)De maximale axiale snijlengte die beschikbaar is. Van de punt van de tool tot het einde van het snijdende gedeelte.
3. Aantal sleuven (ZEFP)
Het aantal snijgleuven (snijkanten) op de tool.
4. Hoekradius (RE)De radius op de snijkant van de tool.
5. Totale lengte (OAL)De totale fysieke lengte van de tool van de punt naar de machinezijde.
6. Aansluitdiameter machinezijde (DCONMS)De diameter van de machinezijde schacht die in de houder of spindel past.
7. Uitsteeklengte (LPR)De lengte waarmee de tool uit de houder steekt in een assemblage (uitsteeklengte).
8. Gebruikbare lengte (LU)Het bruikbare bereik van de tool voordat de schacht of schouder mogelijk in de weg zit. De gebruikbare lengte (LU) bepaalt het maximale bereik van de tool in de axiale richting voordat de schacht of schouder in de weg komt met het werkstuk. Als de frees de bodem van een uitsparing of tegen een wand niet bereikt, is het doorgaans omdat de gebruikbare lengte onvoldoende is.
9. Nekdiameter (DN)De diameter van het verminderde neksectie (ontlasting) achter het snijdende gedeelte voor speling.
|
|
Hoofd snijgeometrie
De afmetingen die het belangrijkst zijn — zorg ervoor dat deze overeenkomen met de echte tool.
Diameter DC
|
De snijdiameter. Een van de grootste aansturingen van voedingen, snelheden en stapverhouding. |
|---|---|
Maximale snedediepte APMX
|
De diepste dat de tool kan snijden in één axiale doorgang; meestal de sleuflengte. CAM Assist zal niet dieper dan dit in één doorgang werken. |
Aantal sleuven ZEFP
|
Aantal snijkanten rond de omtrek. Beïnvloedt de feedsnelheid direct, dus een verkeerde waarde geeft irreële feeds. |
| Hoekstijl | De vorm van de snijkant: Vierkant, Radius of Fasering. Verandert hoe de tool vloeren en interne hoeken afwerkt. De velden hieronder verschijnen afhankelijk van de keuze. |
Hoekradius RE Radius |
De afronding aan de punt van de tool; belangrijk voor nauwkeurige vloeren en fillets. |
Hoekfasering hoek KCH Fasering |
De hoek van de hoekfasering. |
Hoekfasering breedte CHW Fasering |
De breedte van de hoekfasering. |
Niet-snijgeometrie
Onderdelen van de tool die niet snijden maar invloed hebben op bereik en botsingscontrole.
Totale lengte OAL
|
Totale lengte van het houderfront naar de punt. |
|---|---|
Aansluitdiameter machinezijde DCONMS
|
De schacht/aansluitdiameter waar de tool de houder ontmoet; gebruikt voor de pasvorm en speling van de houder. |
Uitsteeklengte LPR
|
De standaard uitsteeklengte van de tool (stickout). Assemblages kunnen dit overschrijven met hun eigen uitsteeklengte. |
Ontlastings-/schachtgeometrie
Het snijbereik en het lichaam onder de sleuven — gebruikt voor het vermijden van keringen en botsingen.
Gebruikbare lengte LU
|
De lengte van de tool onder de houder die in de snede kan worden gebracht. |
|---|---|
| Schachtmodus | Basis voor een eenvoudige nek/schacht, of Geavanceerd om een trapvormig lichaamsprofiel te definiëren. |
Nekdiameter DN Basis |
De verminderde diameter van de nek achter de sleuven, voor speling in diepe functies. |
| Lichaamssegmenten Geavanceerd | Een meertrapprofiel (diameters, lengtes en taperhoeken) voor tools waarvan het lichaam geen eenvoudige cilinder is. |
Toolmaterialen
Toolmateriaal BMC
|
Het substraat van de snijder (bijv. carbide, HSS). Helpt CAM Assist om de stijfheid en geschikte snijdatas te beoordelen. |
|---|---|
Coatingseigenschap CTP
|
Of de tool gecoat is. |
Coating COATN
|
De naam/detectie van de coating, indien aanwezig. |
Kwaliteitsidentificatie GRDID
|
De kwaliteitsclassificatie van de fabrikant, voor fijnere materiaalmatching. |
Aanvullende snijgeometrie
Fijnere details die de parameterkeuzes van CAM Assist verfijnen wanneer je ze hebt.
Sleufhelixhoek FHA
|
De helixhoek van de sleuven. |
|---|---|
Afschuinhoek radiaal GAMF
|
De radiale afschuinhoek van de snijkant. |
Koelmiddelvoorziening CSP
|
Of de tool doorgegeven koelmiddel heeft. |
Spanenbreker CBMD
|
De fabrikantbenaming van de spanenbreker |
