Een bolfrees (ball-nose mill) heeft een hemisferische punt en is de favoriete snijgereedschap van CAM Assist voor 3D-contouren, het afwerken van gebogen oppervlakken en het bewerken van vakken.
ℹ️ Elke tool toont ook Naam, Beschrijving, Type gereedschap, Toegestane toepassingen en Toegestane voorraadmaterialen boven de geometrie secties — zie de overzicht.
|

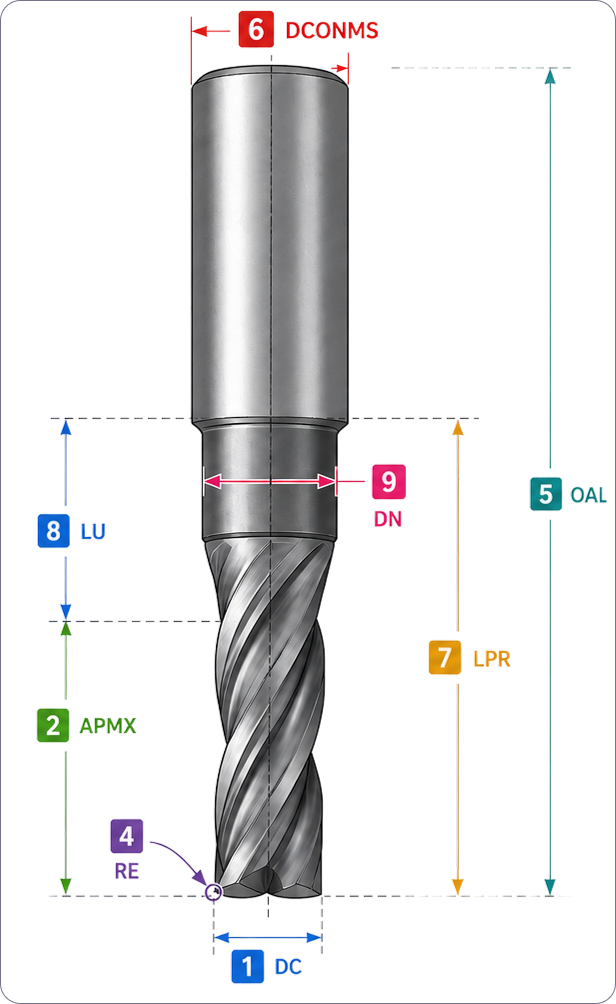

Gebruik deze sleutel om te begrijpen wat elke invoerwaarde beheert op het gereedschap.
1. Diameter (DC)De volledige diameter van het snijdende gedeelte van de tool.
2. Maximale snedediepte (APMX)De maximale axiale snijlengte beschikbaar. Van de punt van het gereedschap tot het einde van het snijdende gedeelte.
3. Aantal sleuven (ZEFP)
Het aantal snijgleuven (snijkanten) op het gereedschap.
4. Hoekradius (RE)De radius op de onderste snijkant van het gereedschap.
5. Totale lengte (OAL)De volledige fysieke lengte van het gereedschap van de punt tot de machinezijde.
6. Aansluitdiameter machinezijde (DCONMS)De diameter van de machinezijde schacht die in de houder of spindel past.
7. Uithanglengte (LPR)De lengte die het gereedschap uitsteekt van de houder in een assemblage (stickout).
8. Gebruikbare lengte (LU)Het bruikbare bereik van het gereedschap voordat de schacht of schouder kan in de weg zitten. Gebruikbare lengte (LU) bepaalt het maximale bereik van het gereedschap in de axiale richting voordat de schacht of schouder de workpiece in de weg zit. Als de cutter niet de bodem van een pocket of tegen een wand bereikt, is het doorgaans omdat de bruikbare lengte onvoldoende is.
9. Nekdiameter (DN)De diameter van het verminderde nekgedeelte (relief) achter het snijdende gedeelte voor vrijgave.
|
|
Hoofdsnijk геометри
| Maatregelen modus | Of de bal te definiëren op basis van zijn diameter of zijn hoekradius. Voor een echte bolneus zijn de twee met elkaar verbonden (radius = ½ diameter); voer in wat je hebt en de andere volgt. |
|---|---|
Diameter DC
|
De snijdiameter. Een primaire drijfveer voor voedingen, snelheden en stappen. |
Hoekradius RE
|
De punt-radius. Voor een volle bolneus komt dit overeen met de helft van de diameter; het definieert de vloeren en vakken die de tool kan produceren. |
Max snedediepte APMX
|
Het diepste dat de tool in één axiale doorgang kan snijden; meestal de sleuflengte. |
Aantal sleuven ZEFP
|
Aantal snijkanten rondom de omtrek. Dit lijkt recht op de voeder snelheid. |
Niet-snijdende geometrie
Totale lengte OAL
|
Totaal van de houder aan de punt. |
|---|---|
Aansluitdiameter machinezijde DCONMS
|
De schacht/aansluitdiameter waar het gereedschap de houder ontmoet. |
Uithanglengte LPR
|
De standaard uithanglengte van het gereedschap (stickout); assemblages kunnen dit overschrijven. |
Ontlasting / schacht geometrie
Gebruikbare lengte LU
|
De lengte onder de houder die in de snede kan worden gebracht. |
|---|---|
| Schachtmodus | Basis voor een eenvoudige nek, of Geavanceerd voor een getrapt lichaam profiel. |
Nekdiameter DN Basis |
Verminderde nekdiameter voor vrijgave in diepe functies. |
| Lichaamssegmenten Geavanceerd | Een multi-stap lichaam profiel (diameters, lengtes, taps). |
Gereedschapsmaterialen
Gereedschapsmateriaal BMC
|
Het substraat van de cutter (bijv. carbide, HSS). |
|---|---|
Coating COATN
|
De coating naam/benaming, indien aanwezig. |
Coatingeigenschap CTP
|
Of de tool is gecoat. |
Graden identificatie GRDID
|
De grade van de fabrikant. |
Aanvullende snijk geometrie
Sleuf spiraalhoek FHA
|
Spiraalhoek van de sleuven. |
|---|---|
Koelmiddelvoorziening CSP
|
Of de tool door de tool koelmiddel heeft. |
Sleuf hoekhoek GAMF
|
Radiale hoekhoek van de snijkant. |
Spanbreker CBMD
|
De fabrikant benaming van spanbreker, indien aanwezig. |
Aansluitcode type machinezijde CCTMS
|
Gestandaardiseerde aansluit/code op de machinezijde. |
Optionele details
