Hoe u ervoor zorgt dat de cyclusduur schattingen van CAM Assist overeenkomen met wat er daadwerkelijk gebeurt op uw machine.
Wat de Schaalfactor doet
De Schaalfactor past de berekende cyclusduur van CAM Assist aan, zodat deze overeenkomt met de werkelijke freestijd die u bij de spil ziet. De berekening alleen kan niet rekening houden met alles wat een fysieke machine doet — versnelling en vertraging bij elke beweging, stilstand, gereedschapswisselingen en de algemene efficiëntie van de apparatuur — daarom loopt de schatting vaak iets tekort of te ver. De Schaalfactor sluit die kloof.
Het is een eenvoudige percentage-multiplier die op de schatting wordt toegepast. Bij 100% blijft de schatting precies zoals berekend. Bij 150% wordt elke schatting met 1,5 vermenigvuldigd. Dus als CAM Assist 20 minuten schat, maar het onderdeel werkelijk 30 minuten kost, dan brengt een Schaalfactor van 150% het rapport in lijn.
Waar u het kunt vinden

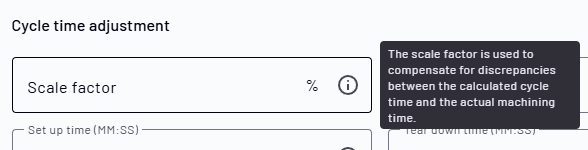

De Schaalfactor bevindt zich in de instellingen van een machine, zodat elke machine zijn eigen waarde kan hebben — nuttig wanneer uw machines op verschillende werkelijke snelheden draaien.
Laat het veld leeg of stel het in op 100% als u geen aanpassing wilt. Wat u invoert, geldt voor elke schatting die CAM Assist voor die machine produceert.
Hoe u de juiste waarde berekent
U hoeft niet te raden. Laat een onderdeel door CAM Assist lopen met de Schaalfactor uitgeschakeld, vergelijk de schatting met een tijd die u vertrouwt, en laat de cijfers u het percentage geven.
- Stel de Schaalfactor in op 100% (of laat het leeg). Dit geeft u de ruwe, niet-aangepaste schatting van CAM Assist — het cijfer dat u gaat corrigeren.
- Voer CAM Assist uit op een representatief onderdeel en noteer de cyclusduur die het rapporteert. Noem dit de CAM Assist schatting.
- Krijg een referentietijd die u vertrouwt voor hetzelfde onderdeel. Dit is meestal de cyclusduur uit uw CAM-pakket na het posten van de gereedschapsbanen, maar het kan ook een daadwerkelijk gemeten run op de machine zijn. Noem dit de referentietijd.
- Deel de referentietijd door de CAM Assist schatting, vermenigvuldig daarna met 100. Dat is uw Schaalfactor.
- Voer het resultaat in het Schaalfactor veld in en voer het opnieuw uit. De gerapporteerde tijd zou nu overeen moeten komen met uw referentie.
De berekening
Dit is de "kruisvermenigvuldiging" uitgeschreven. U lost een verhouding op: de CAM Assist schatting is tot 100% zoals de referentietijd tot de Schaalfactor die u wilt.
Herschikt is dat:
9:36 is 9 min 36 s = 576 seconden = 9.6 minuten.Voorbeelden
Voorbeeld 1 — de basiszaak
CAM Assist schat 20:00. Het onderdeel kost werkelijk 30:00 op de machine.
Schaalfactor = (30 ÷ 20) × 100 = 150%
De schatting was te laag, dus u verhoogt deze.
Voorbeeld 2 — referentietijd uit het CAM-pakket
Met de Schaalfactor op 100%, rapporteert CAM Assist 24:00. Uw geposte CAM-pakketprogramma voor hetzelfde onderdeel komt uit op 30:00.
Schaalfactor = (30 ÷ 24) × 100 = 125%
Voorbeeld 3 — wanneer de schatting te hoog is
CAM Assist rapporteert 12:00, maar uw referentietijd is slechts 9:36 (9.6 minuten).
Schaalfactor = (9.6 ÷ 12) × 100 = 80%
Hier was de schatting te hoog, dus een waarde onder 100% verlaagt deze.
Voorbeeld 4 — werken in seconden
CAM Assist schatting 18:45 (1.125 s). Referentietijd 22:30 (1.350 s).
Schaalfactor = (1.350 ÷ 1.125) × 100 = 120%
Snelle referentie
| CAM Assist schatting | Referentietijd | Berekening | Schaalfactor |
|---|---|---|---|
| 20:00 | 30:00 | 30 ÷ 20 × 100 | 150% |
| 24:00 | 30:00 | 30 ÷ 24 × 100 | 125% |
| 12:00 | 9:36 | 9.6 ÷ 12 × 100 | 80% |
| 18:45 | 22:30 | 1350 ÷ 1125 × 100 | 120% |
Tips voor een betrouwbare factor
- Gebruik een onderdeel dat typisch is voor wat u op die machine draait. Een factor die is afgestemd op een ongewoon onderdeel zal niet goed generaliseren.
- Bereken per machine. Een snelle, krachtige machine en een oudere, langzamere zullen verschillende factoren nodig hebben, en de instelling wordt tegen elke machine opgeslagen om die reden.
- Voor een stabieler nummer, gemiddeld het resultaat over twee of drie onderdelen in plaats van op één te vertrouwen.
- Herzie de factor als u uw gereedschapsstrategie, toevoersnelheden of de machine zelf verandert — de kloof die het corrigeert kan verschuiven.
FAQ
Wat gebeurt er als ik het veld voor de Schaalfactor leeg laat?
CAM Assist beschouwt het als 100% en rapporteert de ruwe schatting zonder aanpassing.
Kan de Schaalfactor onder de 100% zijn?
Ja. Als CAM Assist overschat, dan verlaagt een waarde onder 100% de gerapporteerde tijd (zie Voorbeeld 3).
Verandert dit mijn gereedschapsbanen of freestrategie?
Nee. De Schaalfactor beïnvloedt alleen de gerapporteerde cyclusduur in de schatting. Het raakt de gereedschapsbanen, toevoer, snelheid of iets wat de machine daadwerkelijk doet niet aan.
Welke referentietijd moet ik gebruiken — het CAM-pakket of een echte machine-run?
Beide werken. De geposte CAM-pakket tijd is de meest handige en herhaalbare. Een gemeten run op de machine is de meest nauwkeurige. Gebruik degene die u meer vertrouwt voor die machine.
