Cyclustijdschatting is nu gestroomlijnd en direct geïntegreerd in de CAM Assist workflow.
Toegang tot Cyclustijd

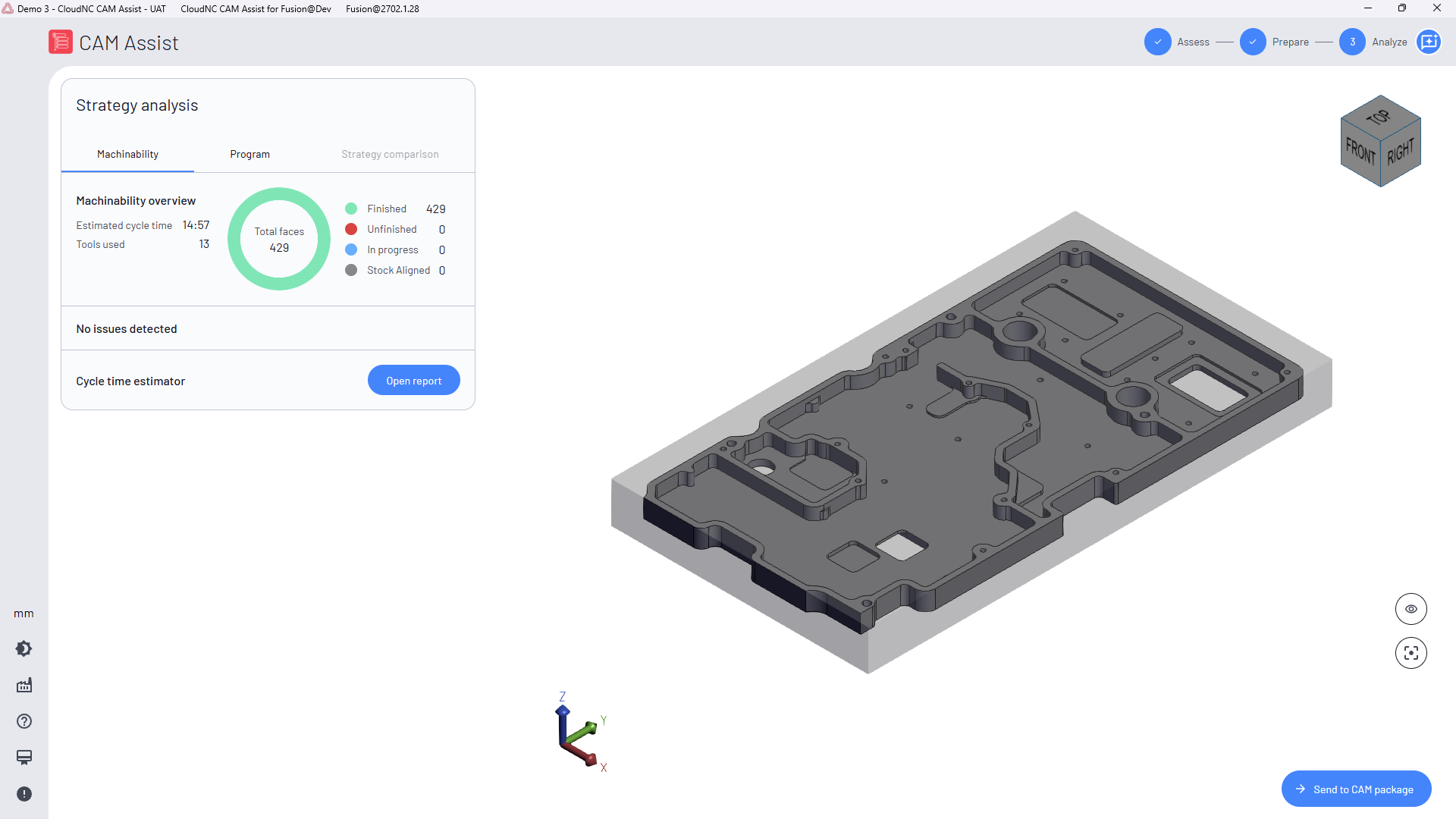

Gebruikers kunnen geschatte cyclustijden bekijken tijdens de Analyseren fase, in het Machinability tabblad.

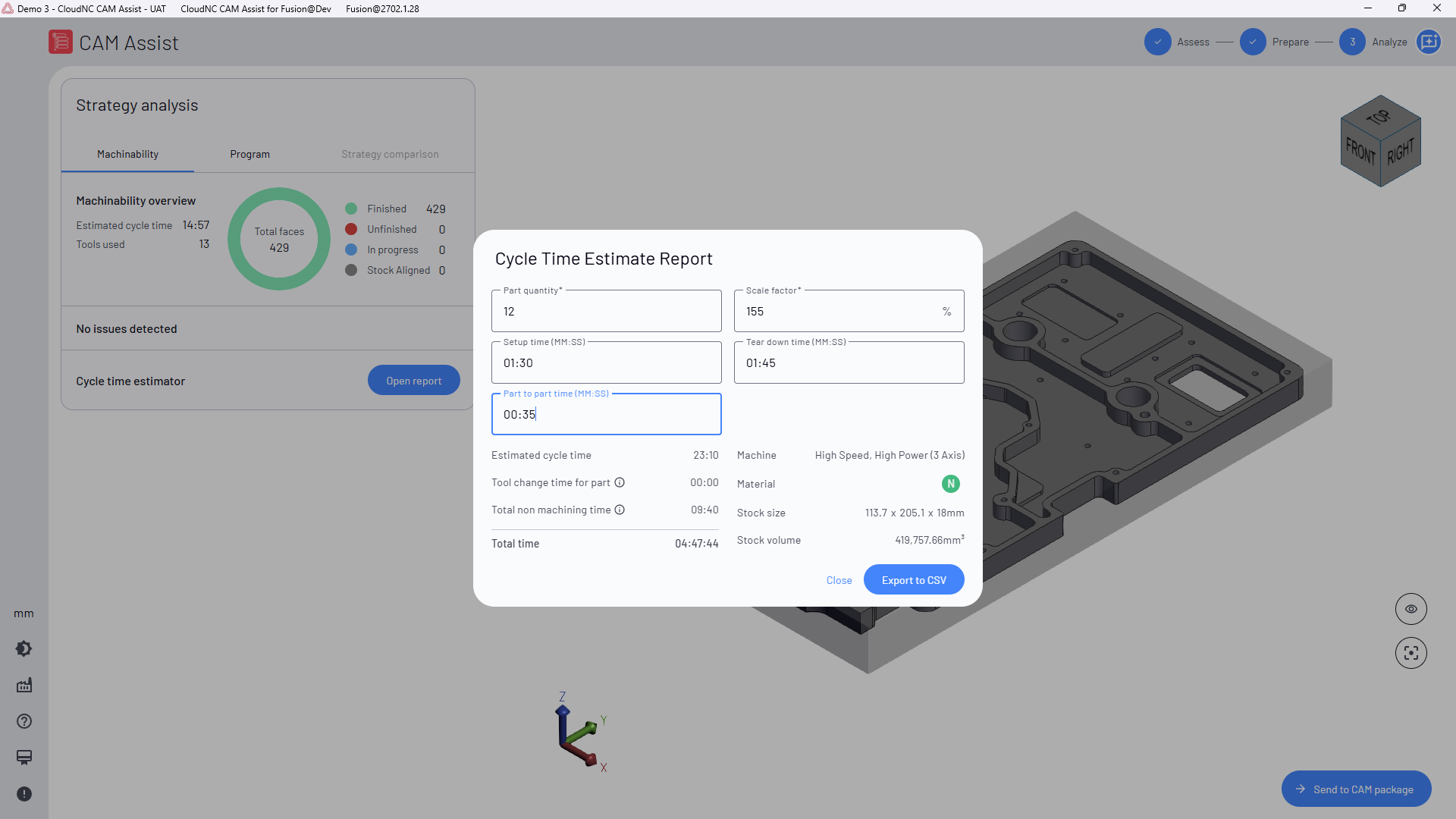

Voorbeeld UI

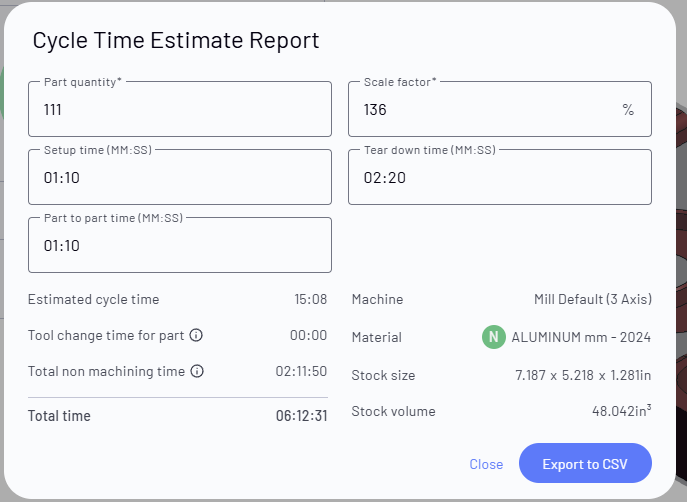

Cyclustijdschattingsrapport
In het Cyclustijdschattingsrapport venster, worden de standaardwaarden voor de gebruikte machine automatisch ingevuld in de volgende velden:
-
Schalingsfactor
De Schalingsfactor wordt gebruikt om de discrepanties tussen de berekende cyclustijd en de werkelijke verspaningstijd te compenseren. Dit kan nodig zijn door de versnelling en vertraging tijdens de eigenlijke verspaning, de efficiëntie van de apparatuur en andere factoren.
Bijvoorbeeld, als de initiële cyclustijdschatting 20 minuten is, maar de werkelijke verspaningstijd 30 minuten is, kan het instellen van de Schalingsfactor op 150% toekomstige schattingen verbeteren.
-
Opstellingstijd
- Opstellingstijd is de tijd die nodig is om een machine voor te bereiden op productie voordat de verspaning begint. Dit kan omvatten:
- Het laden en beveiligen van gereedschappen
- Het installeren van voorzieningen of werkstukken
- Het laden van CNC-programma's
- Het instellen van werkoffsets en gereedschapsoffsets
- Opstellingstijd is de tijd die nodig is om een machine voor te bereiden op productie voordat de verspaning begint. Dit kan omvatten:
-
Afbouwtijd
- De tijd die nodig is nadat de productie is voltooid om de machine of werkruimte terug te brengen naar een opgeruimde of gereedstaande toestand.
-
Deeltotdeeltijd
- De tijd die nodig is om een compleet deel uit de machine te verwijderen en het volgende materiaal voor de volgende cyclus te installeren.
Deel hoeveelheid kan ook worden bewerkt. Deze waarde wordt gebruikt om de grootte van de batch die wordt geproduceerd te schatten.
Onder de velden wordt de cyclustijd berekend, inclusief:
- Geschatte cyclustijd
- Gereedschapswisseltijd voor deel
- Totale niet-verspaningstijd en,
- Totaal tijd
Ook getoond zijn:
- Gebruikte machine
- Gebruikt materiaal
- Materiaalgrootte
- Materiaalvolume
Kies:
- Sluiten om het Cyclustijdschattingsrapport venster te sluiten
- Exporteren naar CSV om een CSV-bestand op te slaan in uw lokale Downloads-map
Het geëxporteerde CSV-bestand bevat de informatie in het Cyclustijdschattingsrapport venster, evenals gedetailleerde informatie over de operationele cyclustijd.

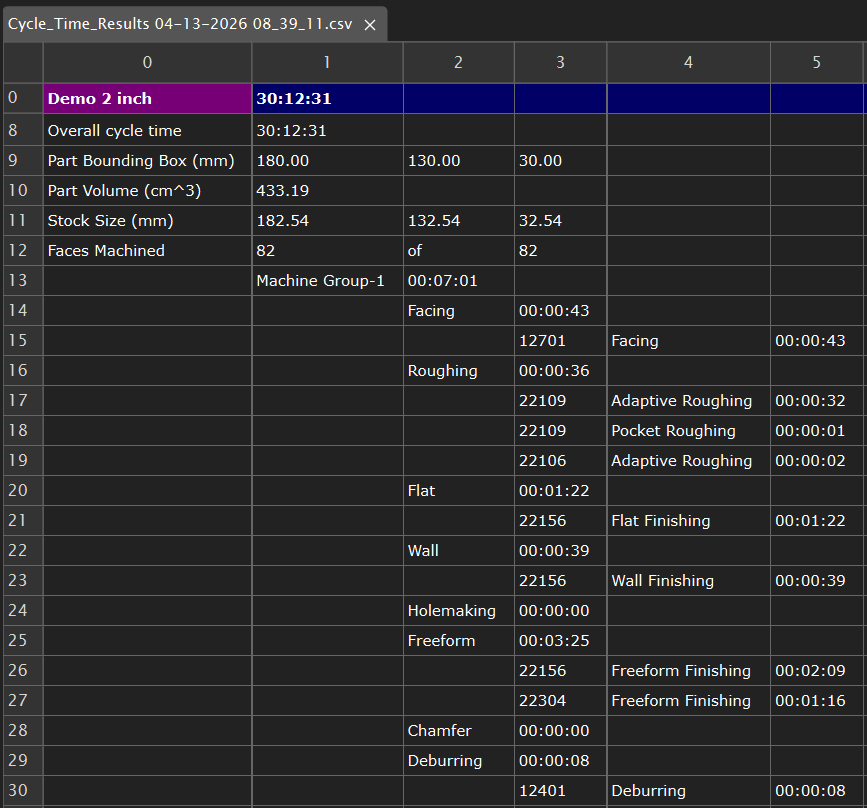

Voorbeeld CSV

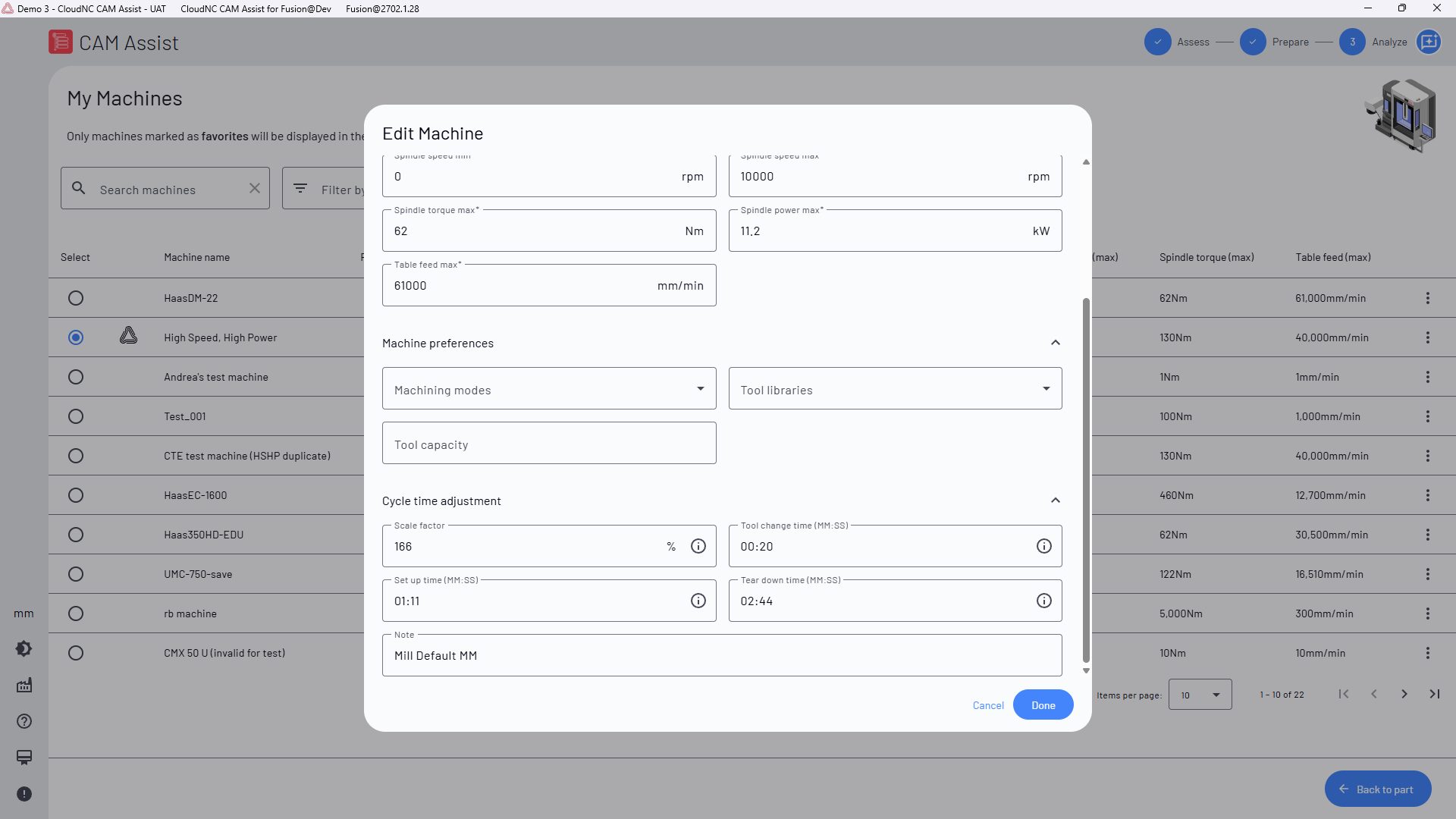

Aanpassingen aan de Machine Cyclustijd
- Cyclustijd standaardinformatie is ingesteld per machine in My Shop > My Machines:
Exportgedrag
- Bestanden worden opgeslagen in de lokale Downloads-map bij exporteren
