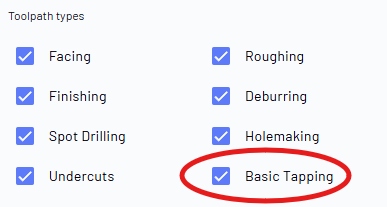

Als geselecteerd, zal Basis tappen een tapttraject genereren voor elk geschikt gat in uw model. Om een tapttraject toe te passen, moet een gemodelleerd gat een bepaalde grootte hebben, namelijk de kerntapdiameter, en er moet een bijpassend tapgereedschap in de gereedschapsbibliotheek zijn dat overeenkomt met die kerntapmaat.
Bijvoorbeeld, als er een gat op uw model is met een diameter van 0.2 inch, met de optie Basis tappen geselecteerd, zal CAM Assist een boortraject genereren om het gat op deze maat te boren (ervan uitgaande dat er een geschikt boor in de gereedschapsbibliotheek is), wat zal worden gevolgd door een tapttraject met een 1/4 inch tap, als deze in de bibliotheek staat.

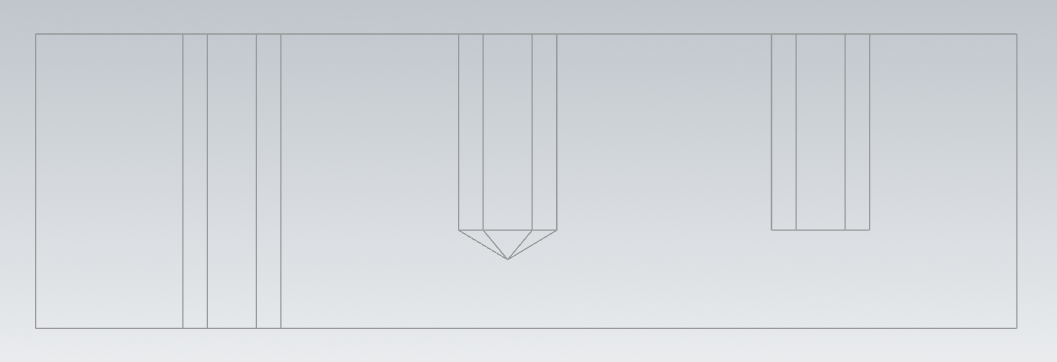

Om een tapttraject toe te passen, moeten de gaten ook doorlopende gaten of een gemodelleerd blind gat zijn met het boorprofiel, d.w.z., gemodelleerd met het boortipprofiel.
De eerste twee gaten hierboven zouden een Basis tappen ttraject toegewezen krijgen, het gat aan de rechterkant niet.
In plaats van dat de kerntapmaat exact moet zijn, heeft elk tapgereedschap een bereik van gaats diameters waarmee het gekoppeld is voor deze functionaliteit. Basis tappen zal een taptraject toepassen op gemodelleerde gaten met diameters die tussen de minimum en maximum kerndiameter liggen. Deze bereiken zijn hieronder weergegeven, de diameter van de gemodelleerde gaten moet tussen en inclusief deze waarden liggen:
Basis tappen ondersteunt momenteel Groffe draadtypes
Standaard Draadbenaming (inch) |
Kleine Diameter (inch) |
Grote Diameter (inch) |
|---|---|---|
#1 |
0.05677 |
0.06183 |
#2 |
0.06745 |
0.07324 |
#3 |
0.07735 |
0.08411 |
#4 |
0.08602 |
0.09413 |
#5 |
0.09902 |
0.10713 |
#6 |
0.10553 |
0.11567 |
#8 |
0.13153 |
0.14167 |
#10 |
