Bij het toevoegen van een nieuwe machine in CAM Assist is het instellen van de Spindle torque max waarde vereist.
De verwachte waarde in dit veld is de continue waarde van de spindelfabrikant. CloudNC adviseert klanten om de relevante koppel- en spindelmachtgrafieken van de fabrikant te raadplegen om een geschikte maximale spindelkoppelwaarde te bepalen.

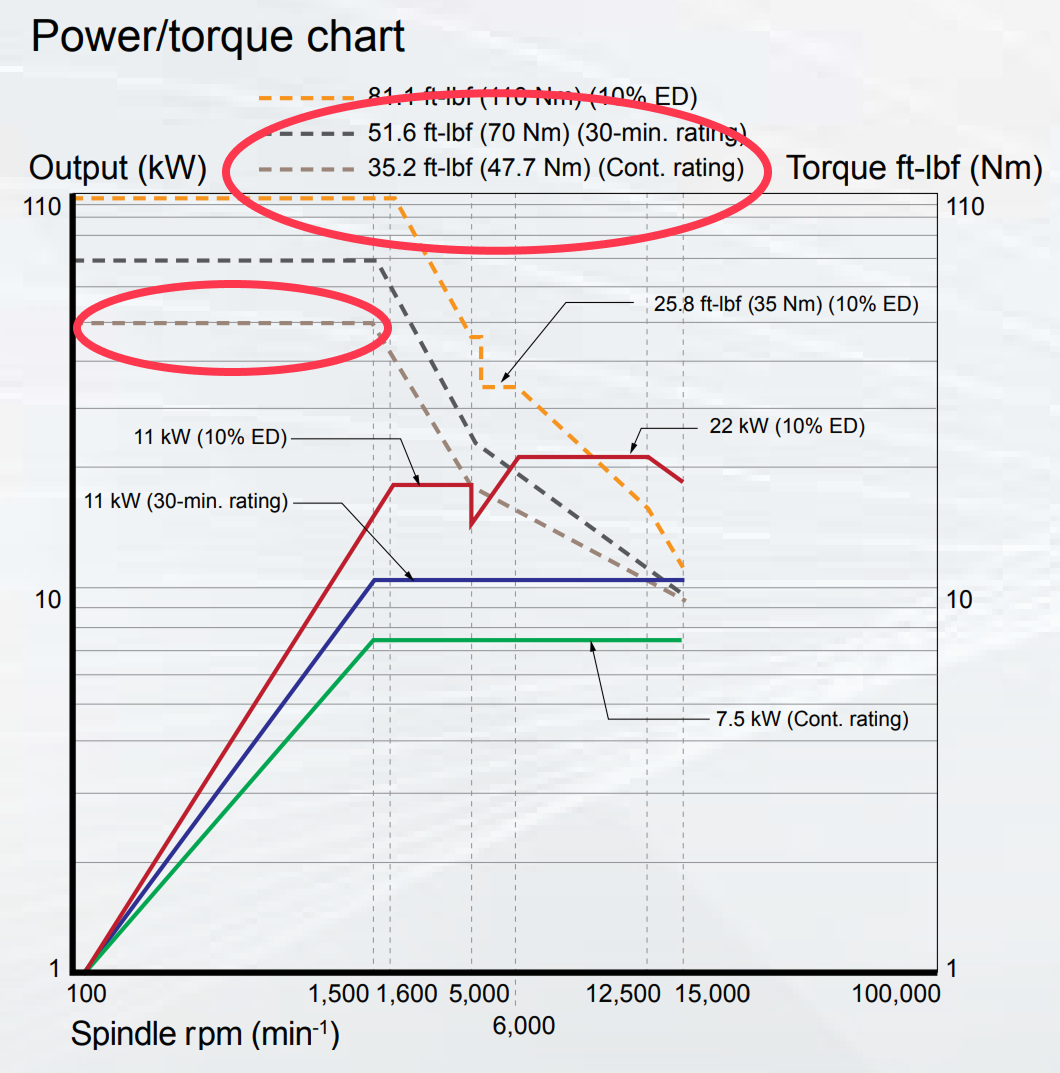

Bijvoorbeeld, in deze grafiek van Mazak, zou de continue koppelwaarde van 32.2 ft lb (47.7 Nm) de waarde zijn die in CAM Assist gebruikt wordt:
Het is gebruikelijk dat er verschillende koppelcurves worden gepubliceerd voor elke spil, die verschillende duty cycles weerspiegelen. In de eerste grafiek zie je de curves “10% ED”, “30-min rating” en “Cont rating”. Deze weerspiegelen het feit dat je het koppel intermitterend kunt verhogen boven de continue waarde zonder dat de machine uitvalt. De 10% ED-curve geeft je het koppel dat je kunt gebruiken als je 6 minuten snijdt en daarna 54 minuten van het uur uitgaat; de 30-min rating geeft je het koppel dat je kunt gebruiken als je 50% van de tijd in elk uur draait, enzovoorts. De continue waarde is de waarde die je moet kiezen omdat dit garandeert dat je non-stop op dat koppel kunt draaien zonder oververhitting of het verminderen van de machinecapaciteit.

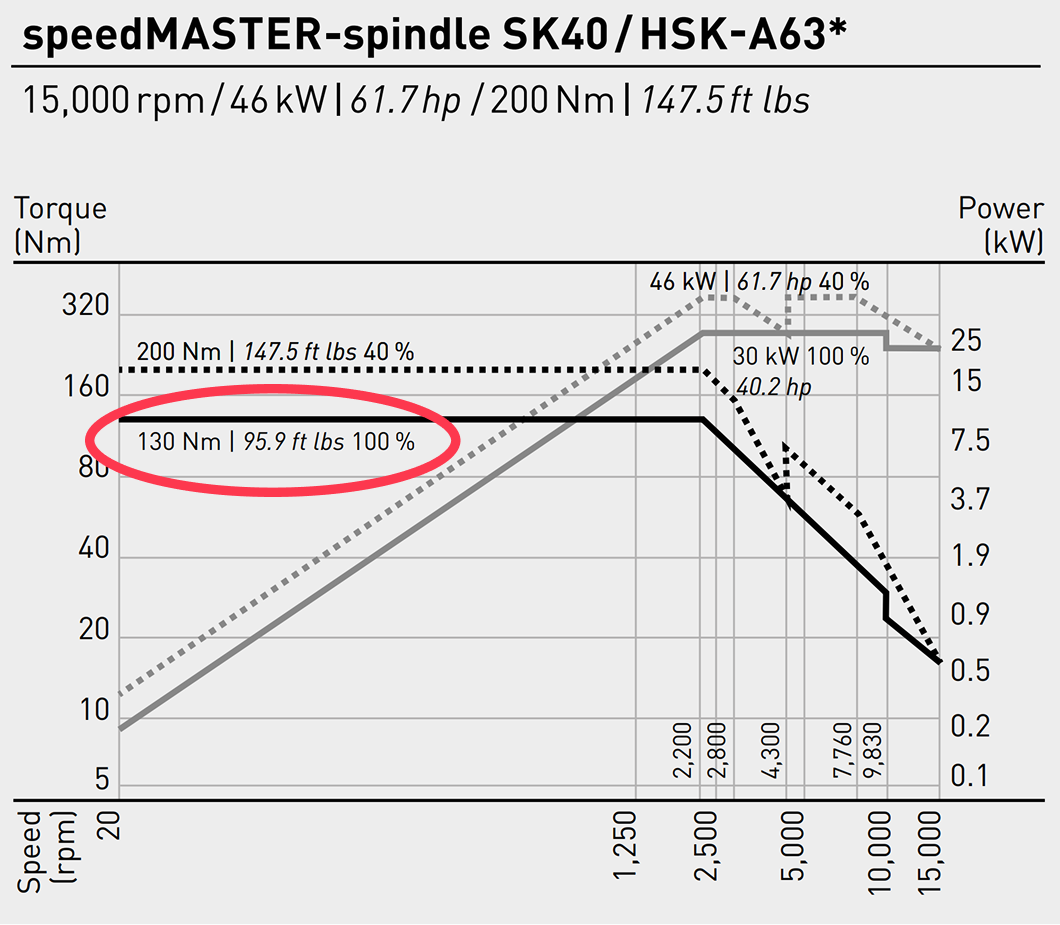

In deze grafiek van DMG MORI zou de continue koppelwaarde van 95.9 ft lb (130 Nm) de waarde zijn die in CAM Assist gebruikt wordt:

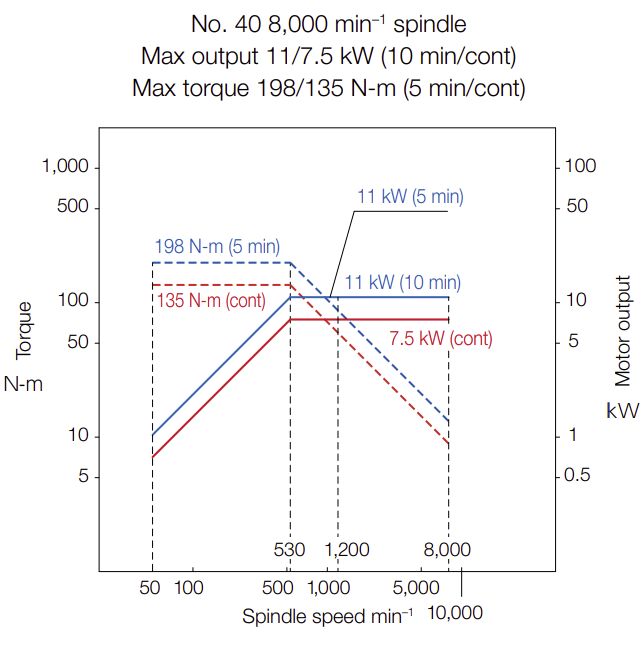

In het onderstaande voorbeeld van Okuma is het bereik van 198-135 Nm (146-99.5 ft lb) duidelijk. Voor conservatieve bediening zou de lagere waarde in CAM Assist worden ingevoerd.

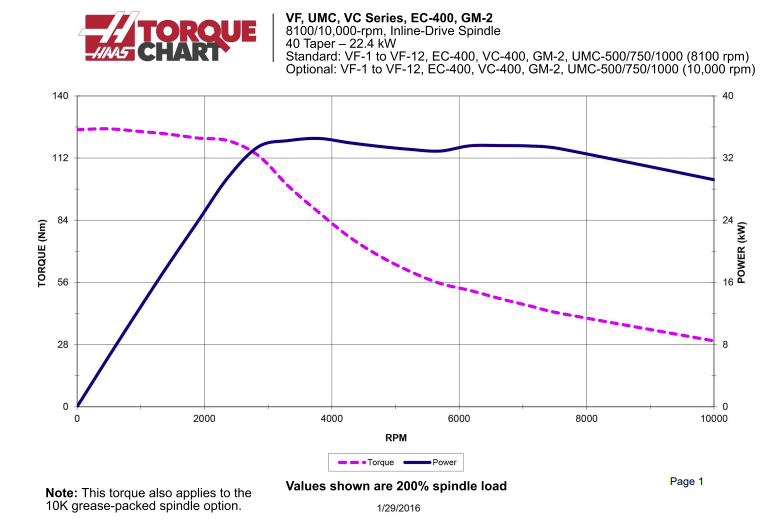

Voor sommige spindelfabrikanten moet de informatie iets anders geïnterpreteerd worden. In de Haas grafieken worden koppelwaarden vaak geciteerd bij 200% spindellast, wat veel hoger is dan de continue (d.w.z. 100% spindellast) waarden die in CAM Assist nodig zijn. Werkplaatsen kunnen en overschrijden spindellastparameters, maar alleen voor korte tijdsperioden. In gevallen zoals deze kun je van 200% naar 100% schalen door eenvoudigweg de geciteerde koppelwaarde door twee te delen, dus in het onderstaande voorbeeld, als de 200% koppelwaarde 125 Nm (92 ft lb) is, zou de helft daarvan 62.5 Nm (46 ft lb) zijn.
Spillen hebben in grote lijnen twee hoofdbewerkingsgebieden: een constant koppelgebied (tot een bepaalde “corner” rpm) en daarboven, een constant vermogensgebied. Dit is te zien in de bovenstaande figuren. Een spil levert piekkoppel bij lagere rpm, en boven de “corner” rpm begint het koppel te dalen.
De afweging tussen vermogen, koppel en maximale spindelsnelheid hangt voornamelijk af van het motorontwerp en of er een versnelling aanwezig is. Een hogere maximale spindelsnelheid betekent vaak dat je koppel moet opofferen en vice versa.
