De Analysefase biedt feedback over een actieve CAM Assist-run en de mogelijkheid om de strategie te verfijnen voordat deze naar het CAM-pakket wordt gestuurd.
Inhoud
De Analysefase biedt feedback over een actieve CAM Assist-run en de mogelijkheid om het programma te verfijnen voordat het naar het CAM-pakket wordt gestuurd. Informatieve voortgangsinformatie wordt op het scherm weergegeven en belangrijke statistieken van het programma worden getoond bij voltooiing.
Een gestructureerd overzicht van het programma is beschikbaar zodra CAM Assist de eerste set bewerkingen heeft berekend. Een vergelijkingstab is ook beschikbaar om de prestaties van de geselecteerde gereedschapsbibliotheken te vergelijken met een alternatief.
Workflow

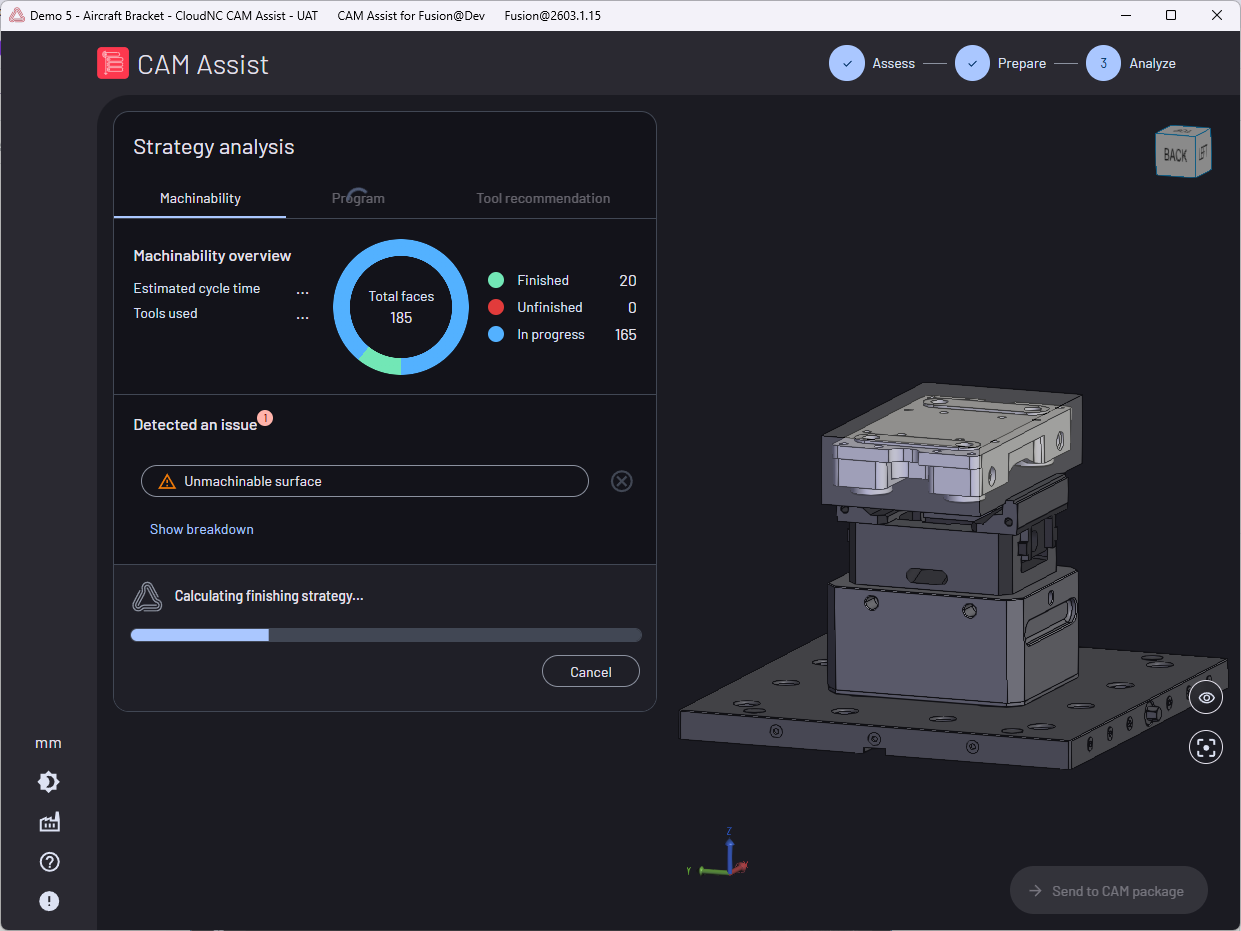

Feedback over de actieve run wordt automatisch weergegeven wanneer CAM Assist wordt gestart. Net als in de Beoordelingsfase, worden eventuele ervaren problemen weergegeven in het Strategieanalyse-paneel en kunnen ze worden bekeken door erop te klikken. De Verzend naar CAM-pakket-knop is geactiveerd zodra alle bewerkingen zijn gegenereerd; door op deze knop te klikken sluit je de CAM Assist-gebruikersinterface en verzend je het programma naar het CAM-pakket.
De Programmatab wordt geactiveerd zodra de eerste set bewerkingen is gegenereerd door CAM Assist. Dit biedt een gestructureerd overzicht van het programma en een bewerkingsmogelijkheid voor elke bewerking.
De Vergelijkingstab wordt geactiveerd zodra alle bewerkingen zijn gegenereerd en biedt een zij-aan-zij visualisatie van twee programma's: een die is gegenereerd met behulp van de geselecteerde bibliotheken; en een alternatief dat is gegenereerd met behulp van een theoretisch complete bibliotheek of een set alternatieve gereedschapsbibliotheken gedefinieerd op de Mijn gereedschapsbibliotheken-pagina.
Lay-out
Het Analysescreen biedt een contextuele weergave aan de linkerkant van het scherm met een grote visualisatie van het scenario aan de rechterkant. De inhoud van deze weergave wordt automatisch bijgewerkt naarmate de actieve CAM Assist-run vordert en is verdeeld in de volgende tabbladen:
- Machinability - Feedback over de actieve CAM Assist-run, inclusief cyclustijd en afgewerkte vlakken.
- Programma - Gestructureerd overzicht van het gegenereerde programma.
- Vergelijking - Vergelijking van het aangevraagde programma met een alternatief.
- De Programmatab wordt geactiveerd wanneer de eerste set bewerkingen is gegenereerd door CAM Assist.
- De Vergelijkingstab wordt geactiveerd wanneer het volledige programma is gegenereerd door CAM Assist.
Machinability-tab
|

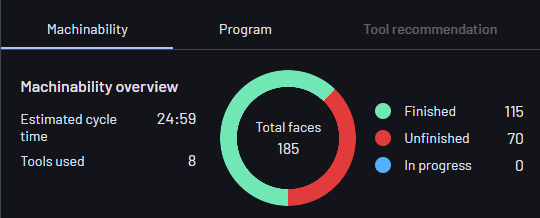

De Machinability-tab bevat de volgende informatie:
|
Machinability-feedback
|
Problemen die CAM Assist tegenkomt tijdens het genereren van het programma worden vermeld in het feedbackpaneel onder het overzicht. Deze breiden de problemen uit die in de Beoordelingsfase zijn weergegeven, omdat ze specifiek zijn voor de opstellingen, gereedschapsbibliotheken en parameters die zijn aangevraagd - bijvoorbeeld, toegankelijkheidsproblemen worden nu geïdentificeerd voor de gekozen gereedschappen en problemen met de wikkeling kunnen naar voren komen. Problemen zijn gegroepeerd op type en worden in het paneel vermeld. Door op een probleem te klikken, wordt het onderdeel doorschijnend en worden de aangetaste vlakken rood gemarkeerd. |

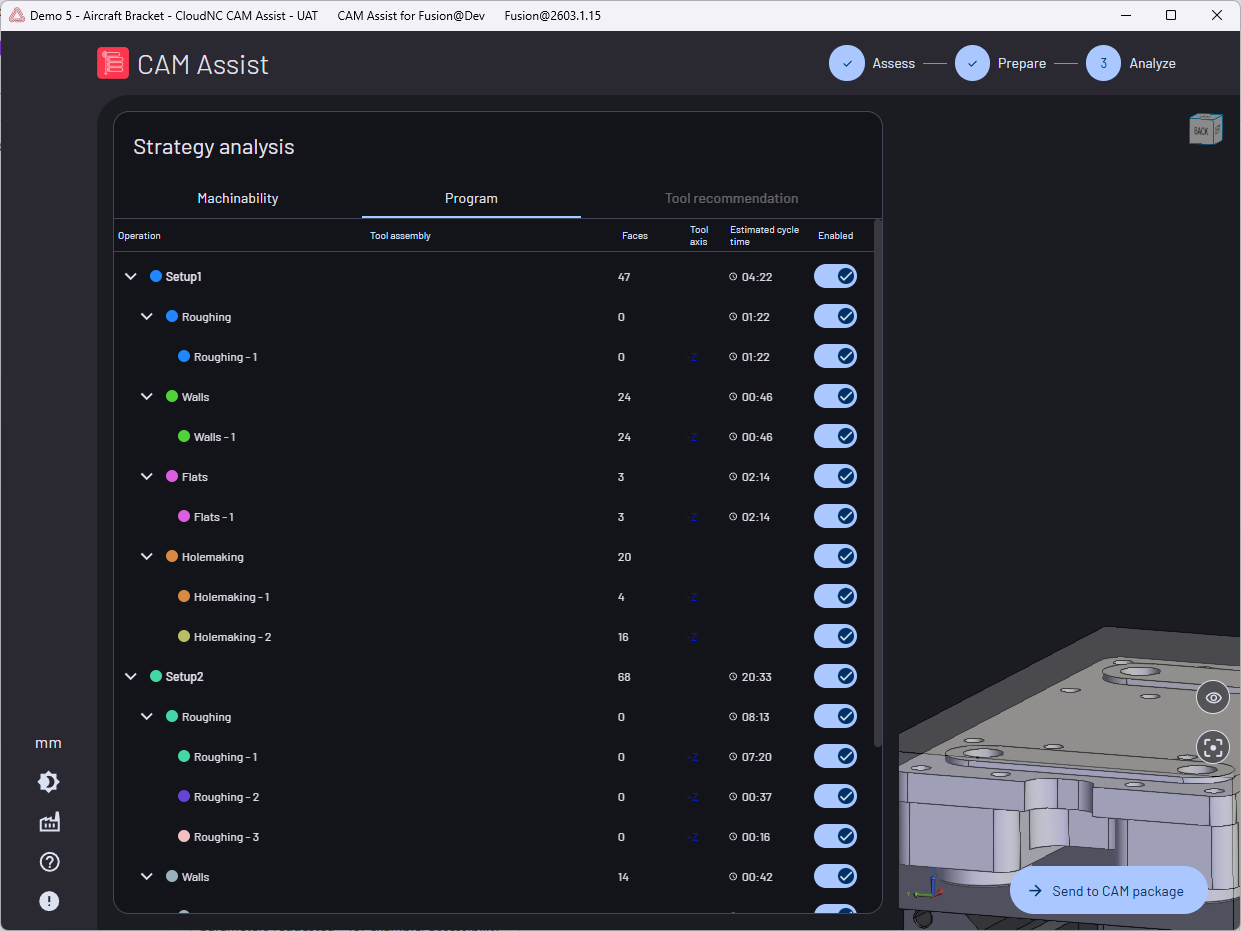

Programmatab
|

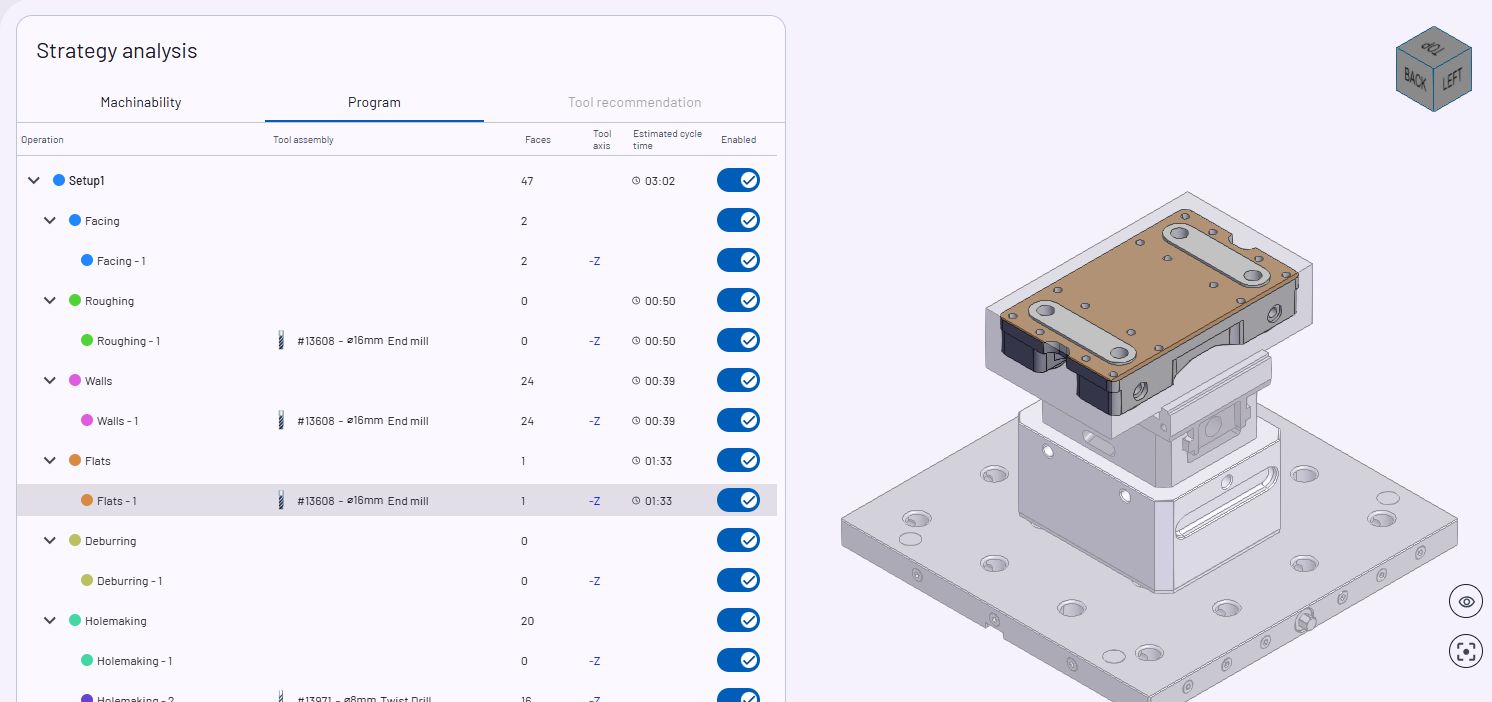

De Programmatab biedt een gestructureerd overzicht van de gegenereerde bewerkingen, gegroepeerd op opstelling en type. De volgende informatie wordt voor elke bewerking weergegeven:
|
Door op een opstelling of bewerkingsgroep te klikken, worden alle vlakken die zijn afgerond of volumes die zijn verwijderd door alle bewerkingen in de groep gemarkeerd.
Technische notities
Cyclustijd berekening
De cyclustijden van bewerkingen die door CAM Assist zijn berekend, zijn een schatting van de haalbare cyclustijden die zijn berekend vanuit eerste principes. Fysieke machine-eigenschappen zoals versnellingen worden niet in overweging genomen, evenals de leidingen of verbindende bewegingen.
Voor ruwe bewerkingen wordt de cyclustijd berekend op basis van het volume van het te verwijderen materiaal en de materiaalverwijderingsnelheid van het geselecteerde gereedschap, met behulp van snijparameterwaarden.
Voor afwerkbewerkingen wordt de cyclustijd berekend op basis van de geschatte snijlengte en de voedingssnelheid van de snijparameters van het geselecteerde gereedschap.
