CAM Assist gebruikersinterface

Over de CAM Assist-gebruikersinterface

CAM Assist biedt een visueel rijke gebruikersinterface (UI) die onafhankelijk is van de gebruikte CAM-software. Het is specifiek ontworpen om gebruikers te begeleiden bij een succesvolle uitvoering van CAM Assist met intuïtieve bedieningselementen en op maat gemaakte visualisaties.

Inhoud

Verkleinen en opnieuw positioneren van het CAM Assist-venster

Navigatiecomponenten

Visualisatiecomponenten

De gebruikersinterface wordt automatisch weergegeven wanneer CAM Assist wordt gestart en sluit wanneer het gegenereerde CAM-programma wordt teruggestuurd naar de CAM-software. Het versterkt de kernworkflow van CAM Assist door vroegtijdige beoordeling van het onderdeel; voorbereiding van het bewerkingsscenario; en analyse van het gegenereerde programma.

CAM Assist Workflow

Centraal in de gebruikersinterface staat de workflow die is ontworpen om gebruikers te begeleiden bij een succesvolle uitvoering van CAM Assist. Dit wordt hieronder geïllustreerd en uitgelegd op de volgende pagina's.

Beoordelen		Voorbereiden		Analyseren
Validatie van het onderdeel en de grondstoflichamen om vroegtijdig te identificeren waar CAM Assist niet zal functioneren. Dit gebeurt voordat de CAM-strategie wordt gegenereerd. Meer over de Beoordelingsfase		Definieer het scenario voor de uitvoering van CAM Assist, inclusief de instellingen, gereedschappen en geavanceerde configuratiefuncties. Meer over de Voorbereidingsfase		Bekijk en bewerk de CAM-strategie voordat deze naar het CAM-programma voor gereedschappenpadgeneratie wordt verzonden. Meer over de Analysefase

Verkleinen en opnieuw positioneren

Verkleinen

CAM Assist kan worden verkleind tot wat het meest handig is.

Om CAM Assist te verkleinen, klik en sleep u een van de randen van de interface naar de vereiste grootte (het verklein-icoon wordt weergegeven wanneer de actie beschikbaar is).

Zoals bij andere vensters kan CAM Assist worden gemaximaliseerd door op het vierkante pictogram in de rechterbovenhoek te klikken.

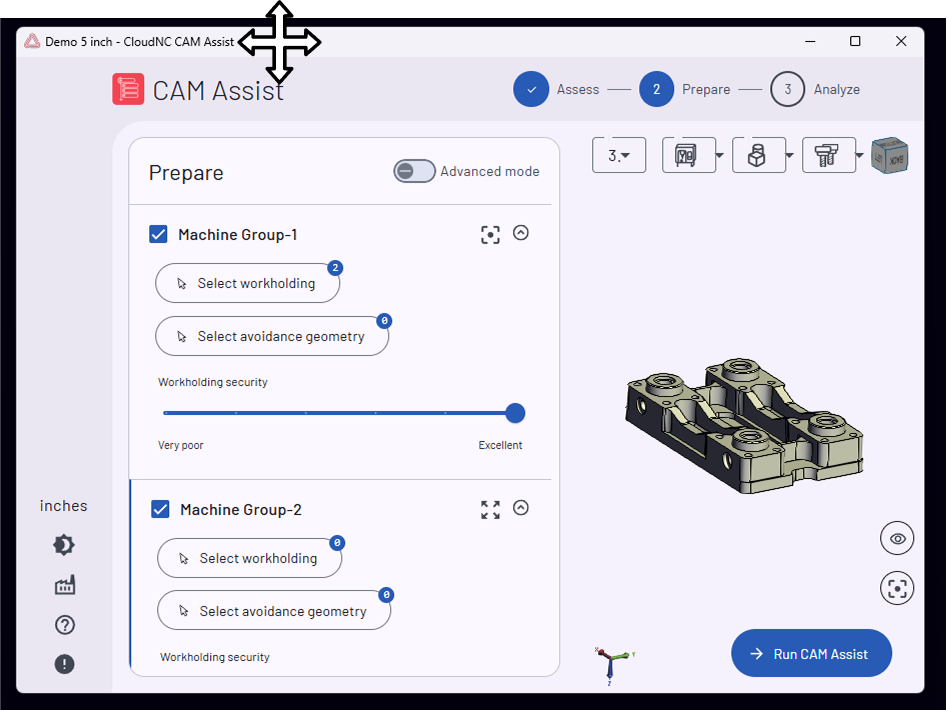

Opnieuw positioneren

CAM Assist kan overal op het bureaublad worden gepositioneerd.

Om CAM Assist opnieuw te positioneren, sleept u de bovenste banner naar de gewenste positie.

3D-weergavenavigatie

Navigatieactie	Muisinteractie
Draai	Linker muisklik + Bewegen of Midden muisklik + Bewegen
Schuif	Rechter muisklik + Bewegen of Ctrl + Linker muisklik + Bewegen
Inzoomen	Muiswiel of  Shift + Linker muisklik + Bewegen

UI-componenten

De CAM Assist-gebruikersinterface omvat een reeks componenten die consistent zijn op alle pagina's. Deze omvatten bedieningselementen voor scenario-visualisatie, toegang tot de configuratiepagina's en identificatie van de actieve CAM Assist-fase.

Navigatiecomponent

Omschrijving

Aangeven actieve fase

Een stapperbesturingselement in de rechterbovenhoek van het scherm toont de actieve CAM Assist workflow-fase.

	De actieve CAM Assist-fase wordt weergegeven als de blauwe cirkel met een nummer erin.
	Voltooide fasen worden weergegeven als solide blauwe cirkels met vinkjes.
	Toekomstige fasen als omcirkelde cirkels met nummers.

Actieve eenheden

Het eerste onderdeel in de linker menubalk geeft de momenteel geselecteerde eenheden aan.

CAM Assist werkt met gemak in metrische of imperiale eenheden, klik op de huidige eenheden om te veranderen,


Licht / donker modus

Beheer over het kleurenpalet dat in de gebruikersinterface wordt gebruikt.

Mijn Werkplaats

Toont een submenu met links naar de configuratiepagina's van de machines, materialen en gereedschapsbibliotheek.
