Volg deze stap-voor-stap instructies voor het gebruik van de CloudNC Soft Jaw Designer
Let op - de voorbeeldafbeeldingen op deze pagina tonen de Soft Jaw Designer in Mastercam, maar de stappen zijn hetzelfde voor alle pakketten. Bekijk de video's hier voor specifieke voorbeelden van CAM-pakketten.
1
Met een onderdeel geopend in uw CAM-pakket, selecteer het Soft Jaw Designer-icoon.
ℹ️ Als u nog niet bent ingelogd op de CloudNC-service, wordt u gevraagd om in te loggen via een browservenster.
2

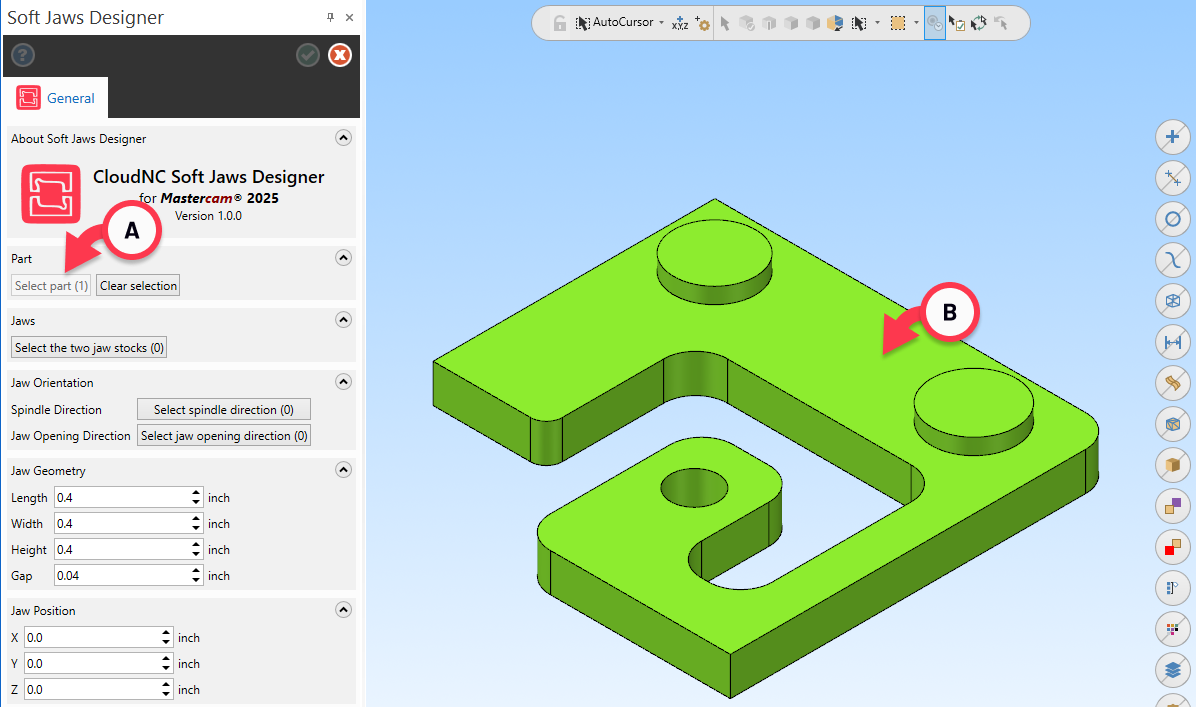

Binnen het Soft Jaw Designer-paneel, selecteer de Part om de soft jaws te definiëren:
A. Selecteer de Part knop, vervolgens
B. Selecteer het onderdeel in het werkgebied van het CAM-pakket.
ℹ️ Om een item opnieuw te selecteren, gebruik de Clear selection knop.
3 (Optioneel)

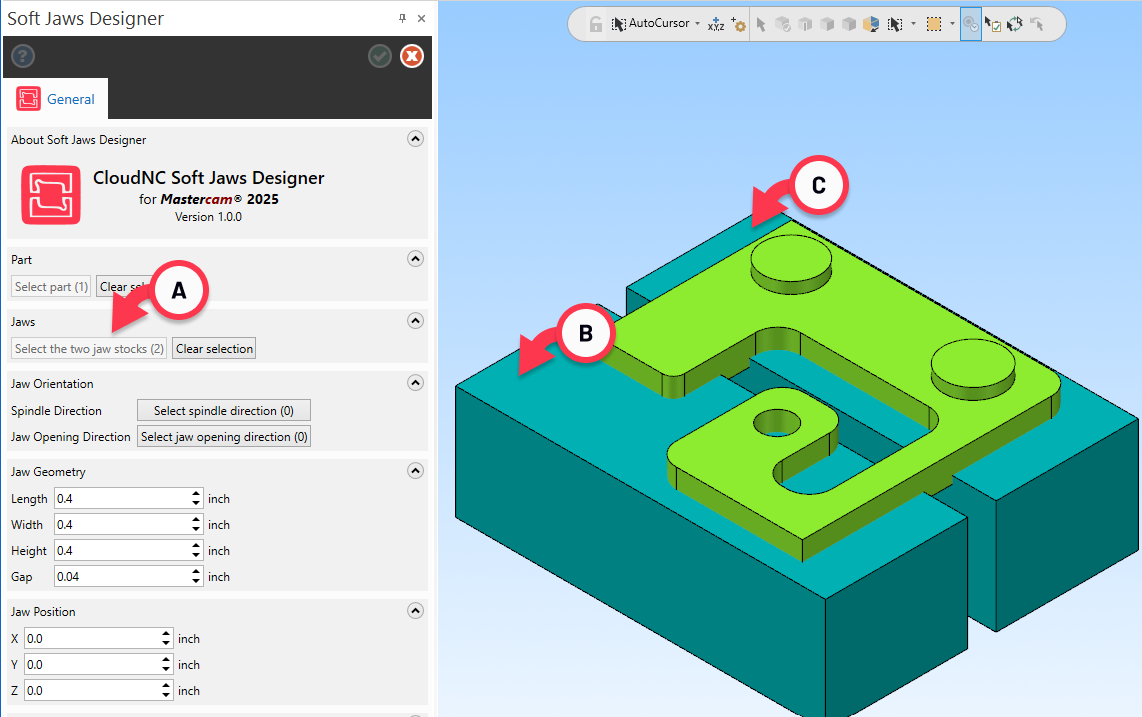

Binnen het Soft Jaw Designer-paneel, selecteer de Jaw werkstukken om te wijzigen:
ℹ️ De Soft Jaw Designer kan worden gebruikt om bestaande geometrie te wijzigen, of om soft jaw werkstukken te creëren. Sla deze stap over om de Soft Jaw Designer de jaw stock werkstukken te laten creëren.
A. Selecteer de Jaw stock knop, vervolgens
B, C. Selecteer de jaw stock werkstukken in het werkgebied van het CAM-pakket.
4

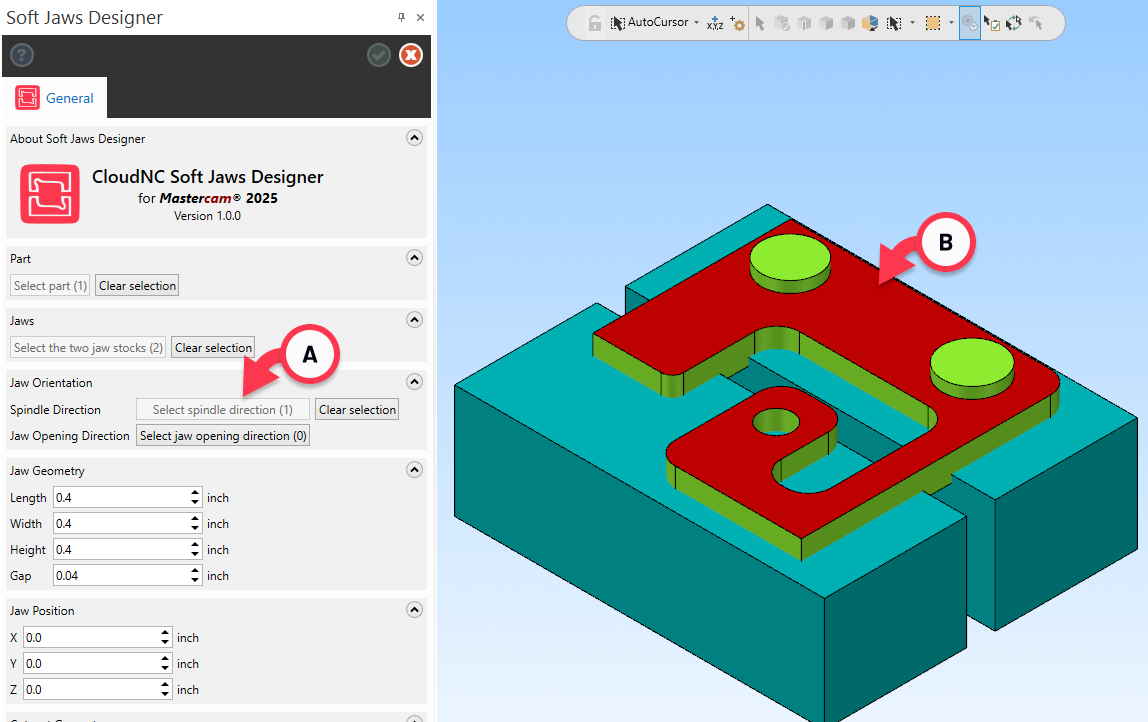

Binnen het Soft Jaw Designer-paneel, selecteer de Jaw Orientation waarden:
A. Selecteer de Spindle direction knop
B. Selecteer het vlak op het onderdeel (of andere geometrie) dat de orthogonale richting voor de spindle definieert.

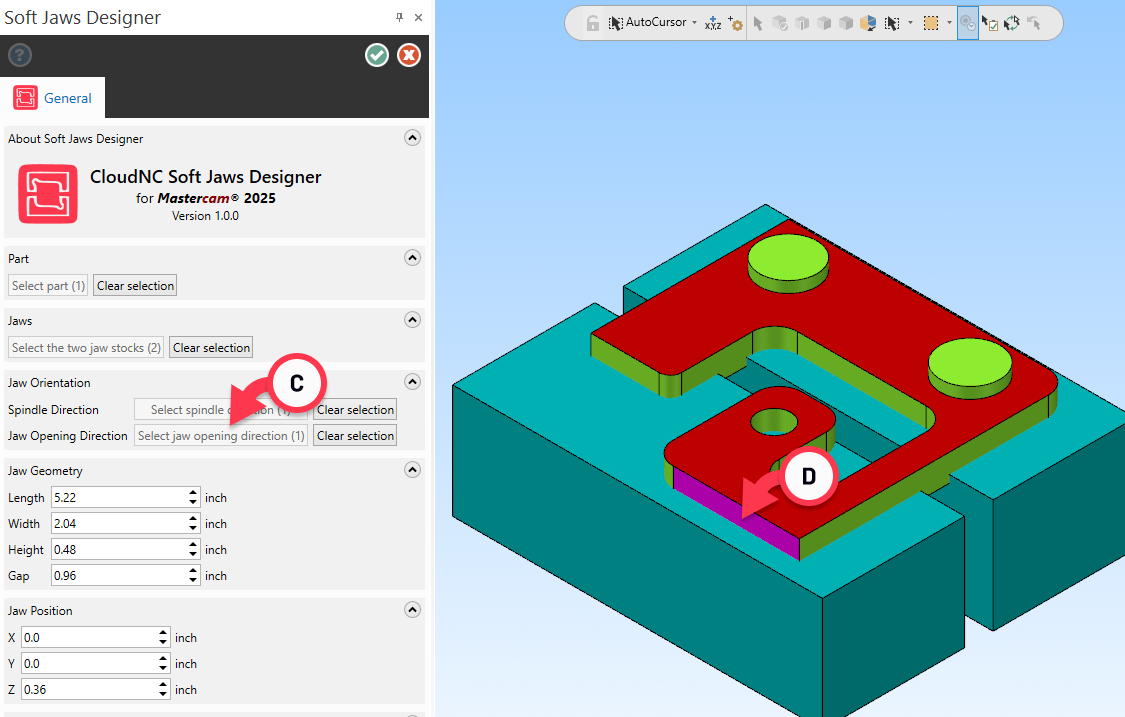

C. Selecteer de Jaw opening direction knop
D. Selecteer een vlak op het onderdeel (of andere geometrie) dat de normaal op de openingsrichting definieert.
5
Binnen het Soft Jaw Designer-paneel, definieer de Jaw Geometry waarden:
A. Voer waarden in/bewerk deze in de Jaw Geometry-velden:
Length - grootte van de jaw stock langs de X-as.
Width - grootte van de jaw stock langs de Y-as.
Height - grootte van de jaw stock langs de Z-as.
Gap - afstand tussen de twee jaw stocks.
ℹ️ Wanneer u de Soft Jaw Designer gebruikt om jaw stock geometrie te creëren, voer dan de waarden in die het meest passend zijn voor de configuratie van het werkstuk.
ℹ️ Bij gebruik van geselecteerde jaw stock geometrie, worden de Jaw Geometry waarden automatisch weergegeven volgens de geselecteerde geometrie.
6
Binnen het Soft Jaw Designer-paneel, definieer de Jaw Position waarden:
A. Voer Jaw Position waarden in/bewerk deze:
X - in het XY-vlak langs de X-as, de verplaatsing van het middelpunt van de jaw stock van het middelpunt van het geselecteerde lichaam.
Y - in het XY-vlak langs de Y-as, de verplaatsing van het middelpunt van de jaw stock van het middelpunt van het geselecteerde lichaam.
Z - hoeveelheid hoogte van het lichaam dat in de soft jaws wordt opgenomen, zoals berekend voor de onderkant van het geselecteerde lichaam.
7
Binnen het Soft Jaw Designer-paneel, definieer de Cut-out Geometry waarden:
A. Voer waarden in/bewerk de Cut-out Geometry waarden:
Corner Relief Drill Size - Hoek relief boor gaten in de hoeken voor een passend onderdeel. Zorg ervoor dat de opgegeven maat geschikt is voor de gereedschapsbibliotheek die zal worden gebruikt om de soft jaws te bewerken; wijzig indien nodig.
All-around Clearance - zorg ervoor dat de speling tussen de interne rand van de jaws en het onderdeel geschikt is; wijzig indien nodig.
Interlock Prevention - houdt rekening met de complexiteit van de vorm van het onderdeel en hoe het onderdeel zal worden vastgezet door de jaws terwijl ze sluiten en wanneer ze gesloten zijn.
ℹ️ Een complex gevormd onderdeel kan vereisen dat Interlock Prevention gecontroleerd wordt.

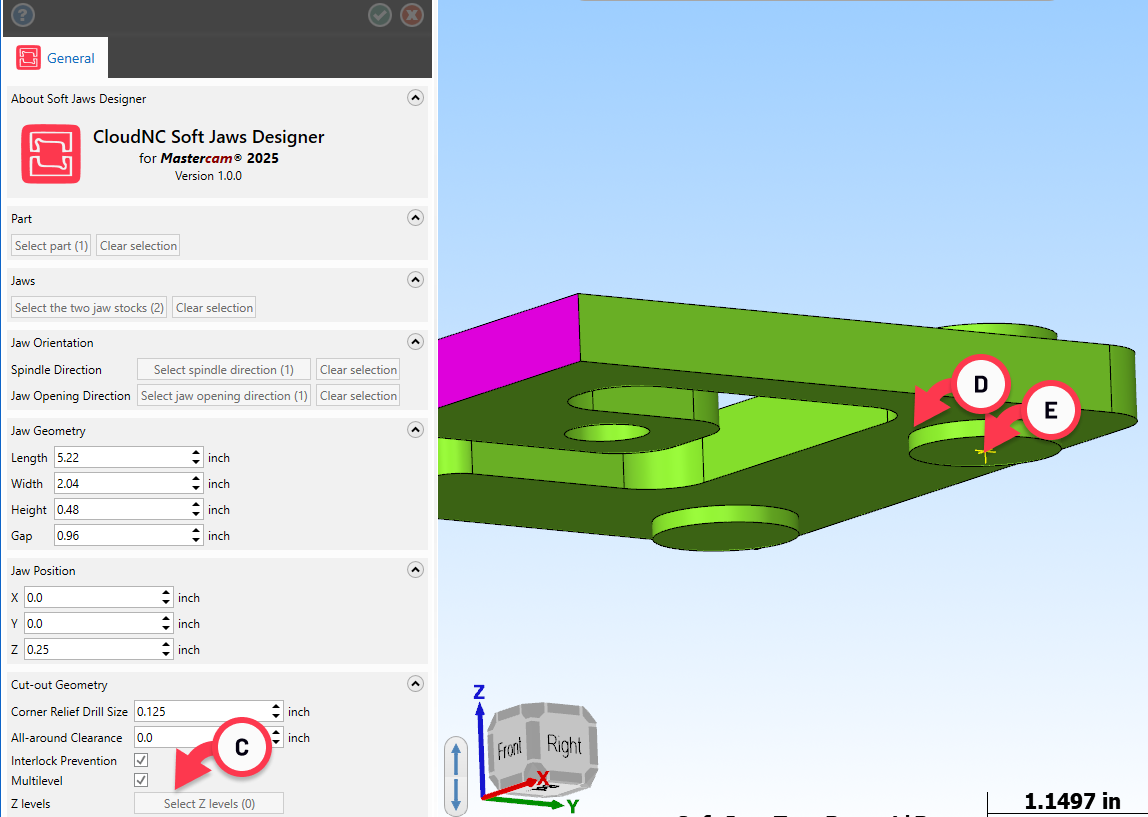

B. Multilevel - vink het vakje aan als het onderdeel een multilevel soft jaw ontwerp nodig heeft.
Als 'Multilevel' is aangevinkt (optioneel):
C. Klik op de Select Z levels knop en vervolgens,
D,E. Selecteer geometrie op het onderdeel om de Z-hoogtes voor de multilevel geometrie te definiëren.
Druk op Esc op het toetsenbord om de geometrieselectie te voltooien.
De Select knop bijschriften verandert om het aantal geselecteerde Z-niveaus weer te geven.
ℹ️ Z-niveaus hoeven niet te worden geselecteerd. Als Z-niveaus niet zijn aangegeven, zal de Soft Jaw Designer proberen ze automatisch te selecteren. Resultaten kunnen variëren.
8

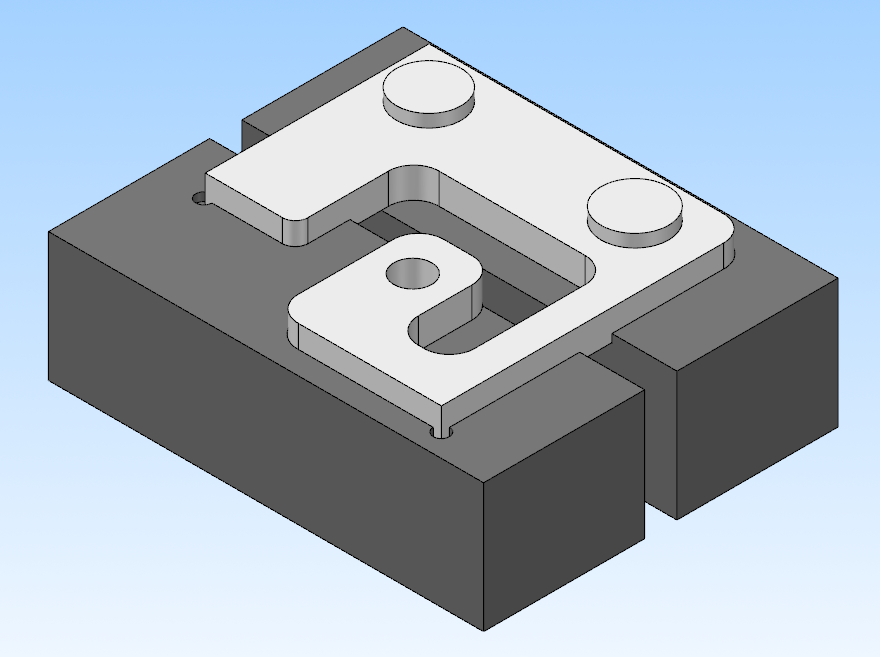

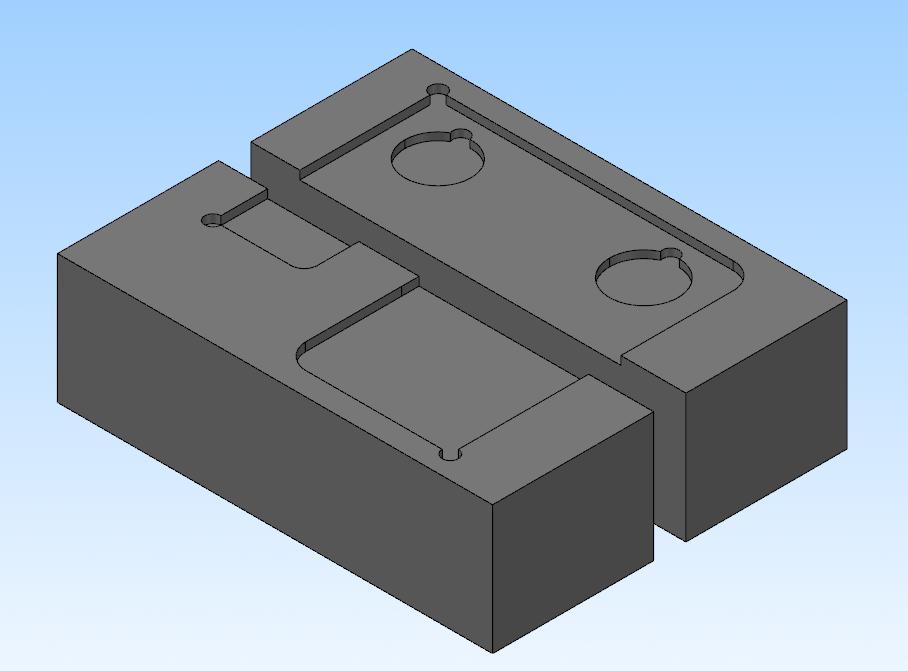

Klik op run om de Soft Jaws te creëren.
ℹ️ Als de Soft Jaws niet onmiddellijk zichtbaar zijn, controleer dan of het niveau 'Soft Jaws' op zichtbaar is ingesteld
De resultaten van de Soft Jaws kunnen variëren. Zo kunnen extra functies nodig zijn voordat de jaw stocks worden bewerkt. Af en toe kan het uithollingsproces vereisen dat de Soft Jaw Designer opnieuw wordt uitgevoerd, waarbij de geproduceerde jaw stocks opnieuw worden gebruikt en de uithollingen worden toegevoegd.
Volgende stappen
Zodra de soft jaws zijn gecreëerd
