Beoordeling van het CAD-bestand voordat CAM Assist wordt uitgevoerd, of “pre-run controle”, wordt gebruikt om te controleren of de onderdelen- en opstellingsinformatie geschikt is voor CAM Assist.
Inhoud
De Assess-fase biedt een vroege beoordeling van het bewerkingsscenario dat aan CAM Assist is gegeven. Eventuele problemen met het scenario worden gepresenteerd in een lijst met een ernstbeoordeling en mogelijke stappen voor oplossing.
Workflow
Een beoordeling wordt automatisch gestart wanneer CAM Assist wordt geopend en wordt uitgevoerd terwijl de gebruikersinterface wordt geladen. Problemen worden weergegeven naarmate ze door CAM Assist worden ontdekt en een samenvattingsgrafiek wordt gegeven bij voltooiing.
Voortgang naar de Voorbereiden fase is beschikbaar zodra de beoordeling is voltooid, hetzij door te klikken op de actieve fase-indicator; te klikken op de hyperlink in de kaart; of door op de Ga naar Voorbereiden-knop te klikken.
Beoordelingsfase
Wanneer een onderdeel aanvankelijk in CAM Assist wordt geladen, wordt de Beoordel fase uitgevoerd.

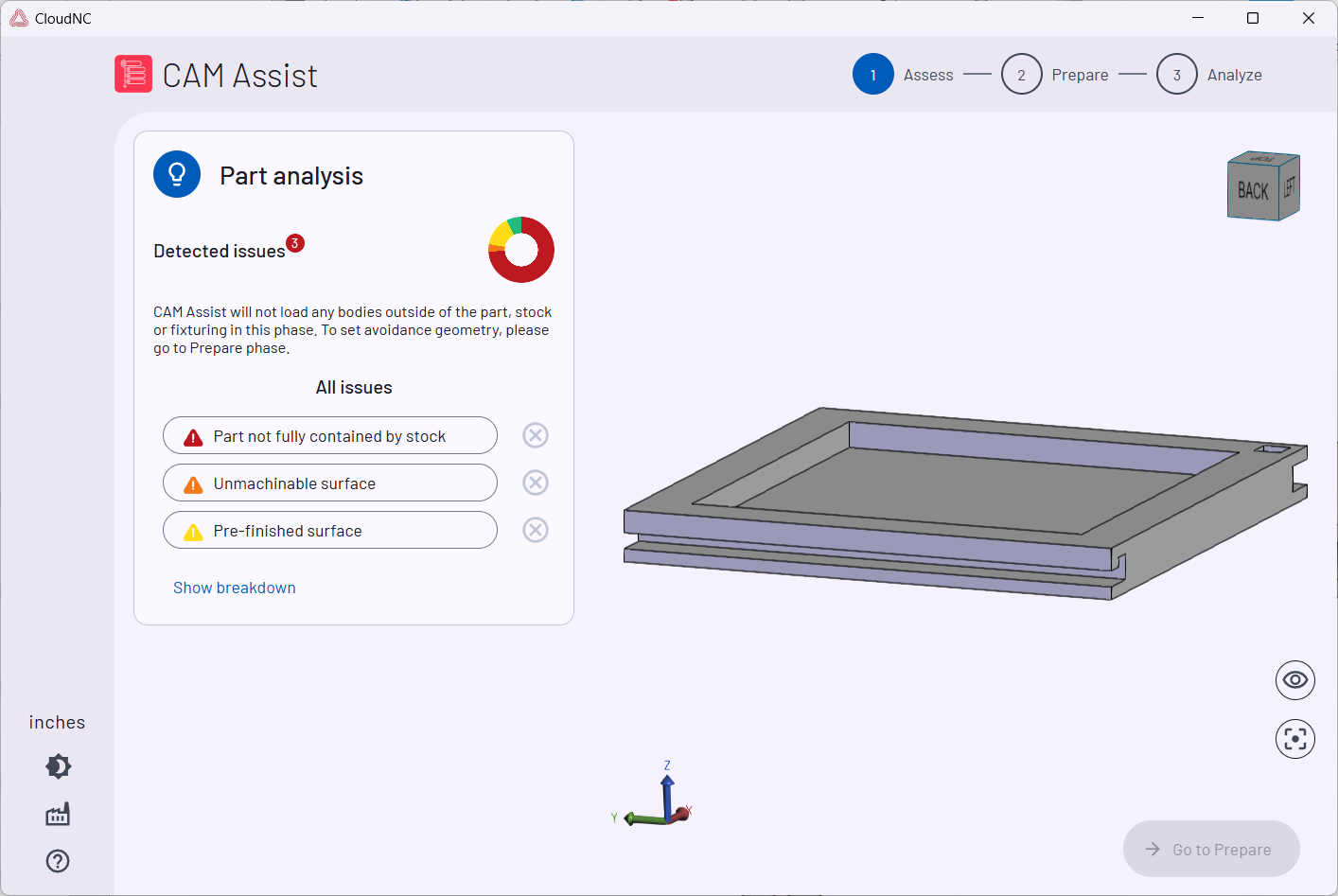

Terwijl het onderdeel is geladen, zal CAM Assist het onderzoeken op kenmerken die mogelijk niet bewerkbaar zijn. Het beoordelingsscherm biedt een contextuele weergave aan de linkerkant van het scherm met een grote visualisatie van het scenario aan de rechterkant. De inhoud van de weergave wordt automatisch bijgewerkt naarmate de beoordeling vordert en omvat een samenvatting van de resultaten als een cirkelgrafiek bij voltooiing.
Onderdeel analysepaneel
Het onderdeel analysepaneel biedt een snelle weergave van hoe acceptabel het onderdeel is voor CAM Assist. Als er problemen met het onderdeel worden gedetecteerd, verandert de kaart en geeft de resultatenkaart het aantal ernstige en waarschuwingen weer. Een lijst met probleemtypes wordt ook onderaan de kaart weergegeven.

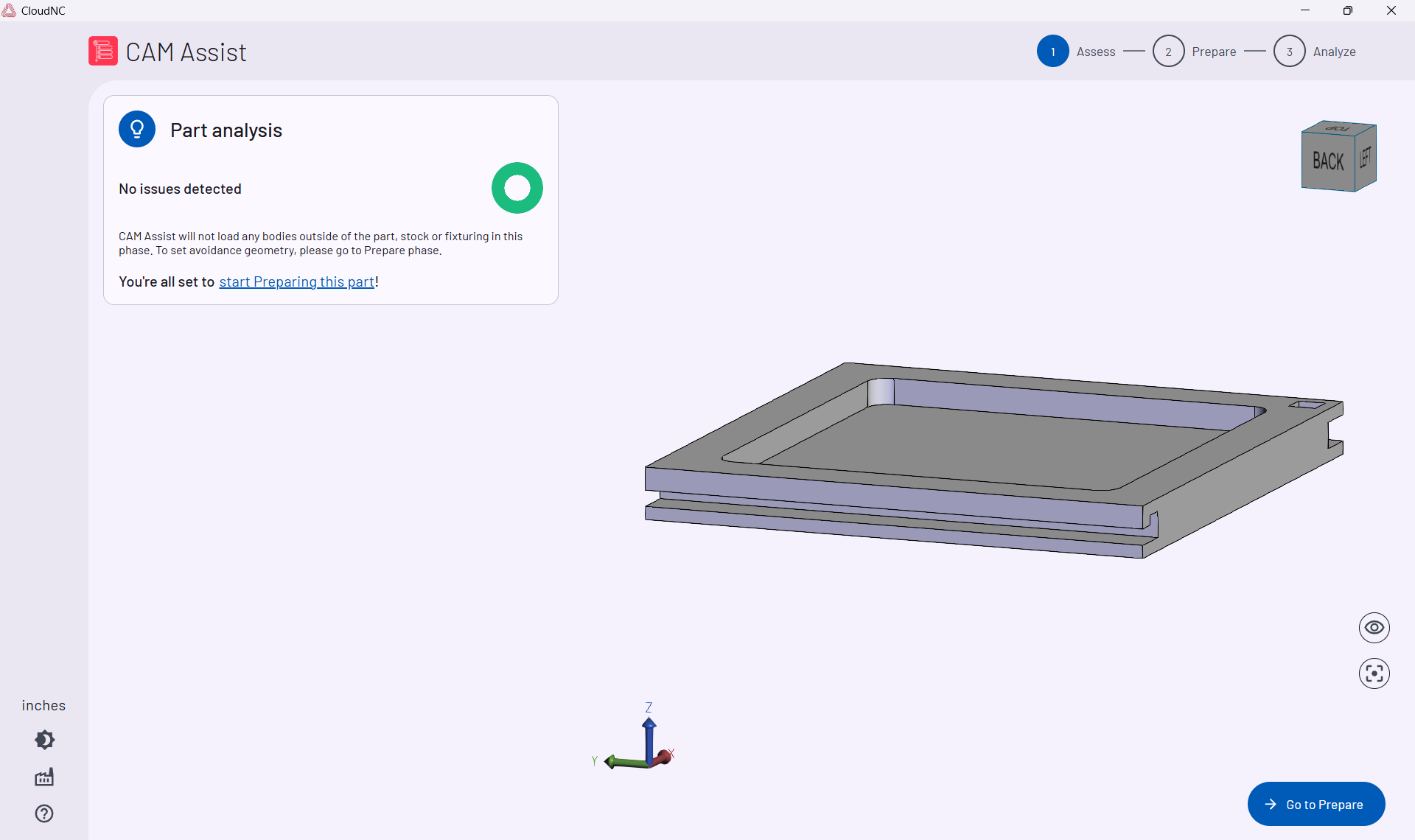

Als er geen problemen zijn, is de beoordelingsgrafiek volledig groen gekleurd (zoals hierboven), en de berichten zullen aangeven dat het onderdeel gereed is voor de Voorbereid fase.
Als er problemen zijn, wordt het aantal gedetecteerde problemen gepresenteerd, samen met een indicatie van de ernst.

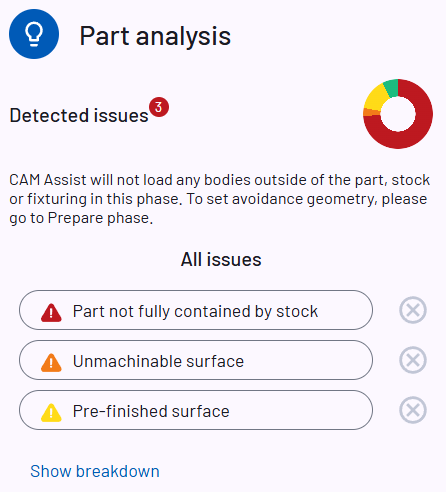

In het hier getoonde voorbeeld zijn er drie (3) gedetecteerde problemen, één van elke categorie.
Problemen onderzoeken
Er zijn verschillende categorieën van waarschuwingen die CAM Assist kan aangeven:
-
Geel - Dit zijn lichte problemen die mogelijk verwachtingen van de gebruiker zijn, of die mogelijk geen ernstige gevolgen voor de bewerking hebben. Een veelvoorkomende waarschuwing in deze categorie is als het materiaal is uitgelijnd met de voorkant van het onderdeel (CAM Assist vereist een marge van materiaal tussen het onderdeel en het materiaal om een operatie aan te maken).
-
Oranje - Dit zijn belangrijke problemen. Als ze niet worden aangepakt, is de kans groot dat CAM Assist onbevredigende resultaten oplevert. Een voorbeeld hiervan is een onbewerkbare oppervlakte.
-
Rood - Dit zijn ernstige problemen. Als ze niet worden aangepakt, zal CAM Assist geen resultaten genereren. Een eenvoudig voorbeeld hiervan is wanneer het materiaal het onderdeel niet volledig omringt. Over het algemeen wordt aanbevolen om CAM Assist te sluiten als er ernstige problemen zijn, en de problemen in het CAM-pakket aan te pakken voordat u het opnieuw probeert.
De Toon details knop zal details geven over alle problemen.

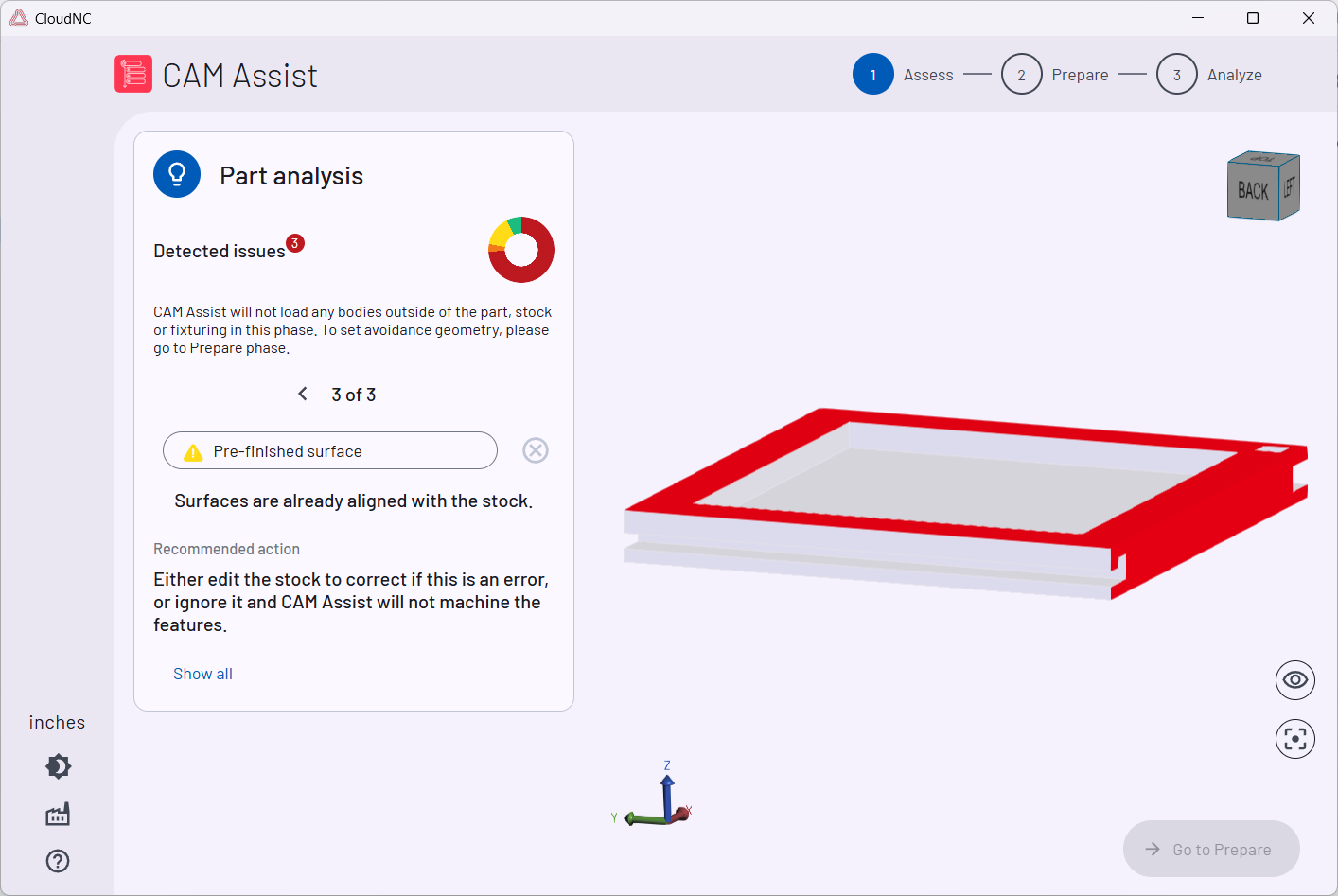

Het selecteren van elk probleem zal meer details, mogelijke acties bieden en het probleem in de 3D-weergave markeren. Door op een probleem in de lijst te klikken, worden aanvullende informatie en mogelijke stappen om het op te lossen in de kaart getoond. De visualisatie zal ook veranderen met alle lichamen die doorschijnend worden en de aangetaste vlakken worden in het rood gemarkeerd. De scène kan worden gedraaid en ingezoomd om de volledige context te begrijpen.
Voortgang naar de Voorbereid fase is geblokkeerd totdat alle ernstige problemen zijn verwijderd of afgewezen.
Problemen afwijzen
Problemen kunnen worden afgekeurd door de afwijs-knop te selecteren.
Het afwijzen van een probleem is gelijk aan het accepteren van de informatie, maar ervoor kiezen om door te gaan.

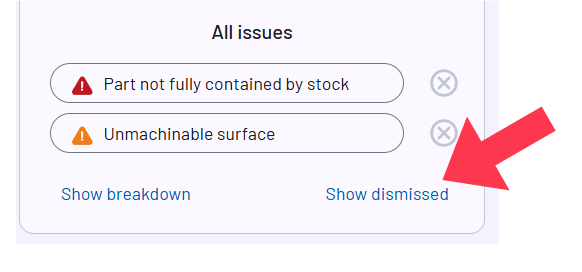

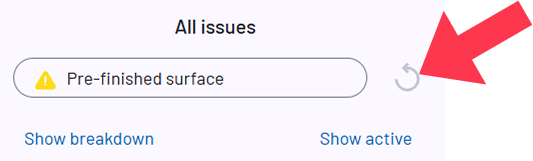

Afgewezen problemen kunnen worden opgehaald door de Toon afgewezen knop te selecteren, en vervolgens de ophaal-knop te selecteren.
Anders zullen afgewezen problemen niet worden gepresenteerd in het hoofd Onderdeel analysepaneel.
Toon details zal terugkeren naar de volledige lijst van problemen.
