분석 단계는 활성 CAM Assist 실행에 대한 피드백을 제공하고 CAM 패키지로 전송되기 전에 전략을 다듬을 기회를 제공합니다.
목차
분석 단계는 활성 CAM Assist 실행에 대한 피드백을 제공하고 프로그램이 CAM 패키지로 전송되기 전에 프로그램을 다듬을 기회를 제공합니다. 진행 상황에 대한 유익한 정보가 화면에 표시되고 프로그램 완료 시 주요 메트릭이 표시됩니다.
CAM Assist가 첫 번째 작업 세트를 계산하는 즉시 프로그램의 구조화된 뷰를 이용할 수 있습니다. 선택한 도구 라이브러리의 성능을 비교할 수 있는 비교 탭도 제공됩니다.
워크플로우

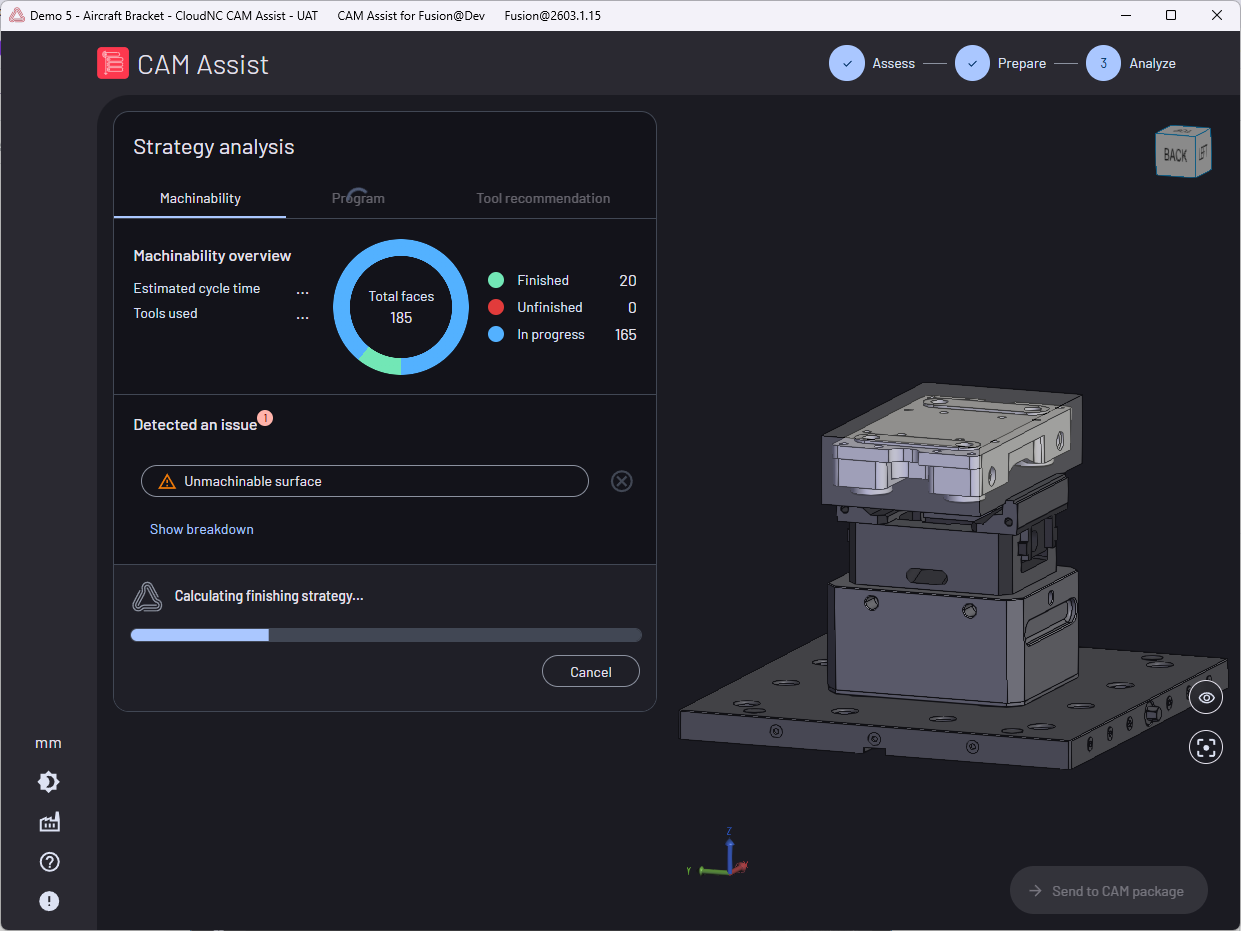

CAM Assist가 시작되면 활성 실행에 대한 피드백이 자동으로 표시됩니다. 평가 단계와 유사하게, 발생한 문제는 전략 분석 패널에 표시되며 클릭하여 검토할 수 있습니다. 모든 작업이 생성되면 CAM 패키지로 전송 버튼이 활성화되며 이 버튼을 클릭하면 CAM Assist 사용자 인터페이스가 닫히고 프로그램이 CAM 패키지로 전송됩니다.
프로그램 탭은 CAM Assist가 첫 번째 작업 세트를 생성하는 즉시 활성화됩니다. 이는 각 작업에 대한 구조화된 보기와 편집 기능을 제공합니다.
비교 탭은 모든 작업이 생성되면 활성화되며 요청된 프로그램과 대안 프로그램을 나란히 시각화합니다: 하나는 선택한 라이브러리를 사용하여 생성된 것이고, 다른 하나는 이론적으로 완전한 라이브러리 또는 "내 도구 라이브러리" 페이지에 정의된 대안 도구 라이브러리 세트를 사용하여 생성된 것입니다.
레이아웃
분석 화면은 화면 왼쪽에 맥락적 표시를 제공하며, 오른쪽에는 시나리오의 큰 시각화가 표시됩니다. 이 표시의 내용은 활성 CAM Assist 실행 진행에 따라 자동으로 업데이트되며 다음 탭으로 나누어집니다:
- 가공성 - 사이클 타임 및 완성된 면을 포함한 활성 CAM Assist 실행에 대한 피드백.
- 프로그램 - 생성된 프로그램의 구조적 보기.
- 비교 - 요청된 프로그램과 대안의 나란히 비교.
- 프로그램 탭은 CAM Assist가 첫 번째 작업 세트를 생성할 때 활성화됩니다.
- 비교 탭은 CAM Assist가 전체 프로그램을 생성하면 활성화됩니다.
가공성 탭
|

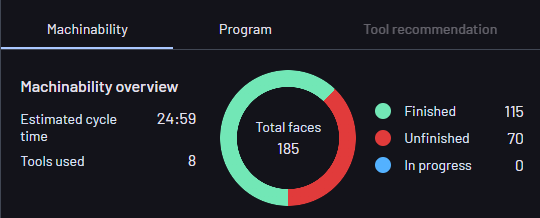

가공성 탭에는 다음과 같은 정보가 포함됩니다:
|
가공성 피드백
|
프로그램 생성 중 CAM Assist에서 발생한 문제는 개요 아래 피드백 패널에 나열됩니다. 이러한 문제는 요청된 설정, 도구 라이브러리 및 매개변수에 특정하여 평가 단계에서 보여지는 문제를 확장합니다 - 예를 들어, 선택된 도구에 대한 접근성 문제가 확인될 수 있으며 스틱아웃 문제도 표출될 수 있습니다. 문제는 유형별로 그룹화되어 패널에 나열됩니다. 문제를 클릭하면 부품이 반투명해지고 영향을 받은 면이 빨간색으로 강조 표시됩니다. |
프로그램 탭
|

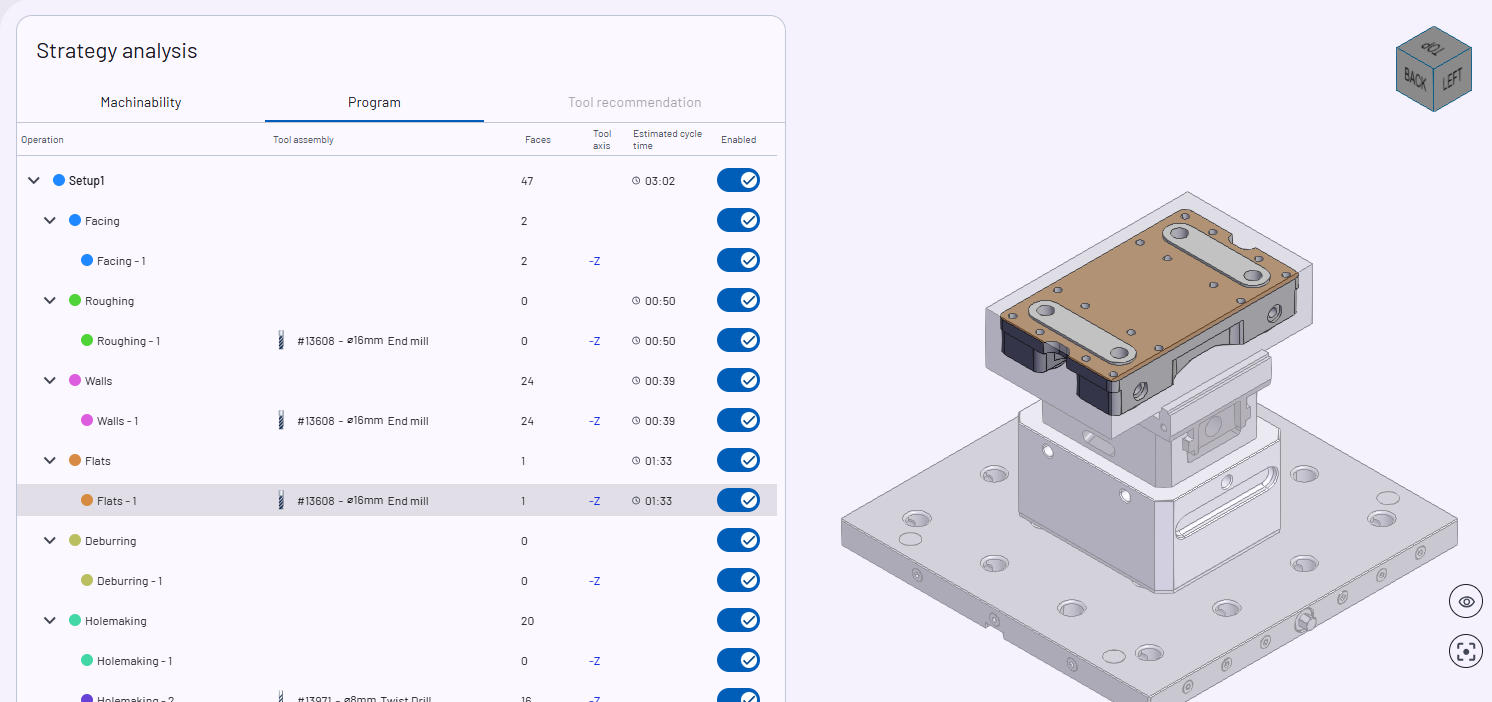

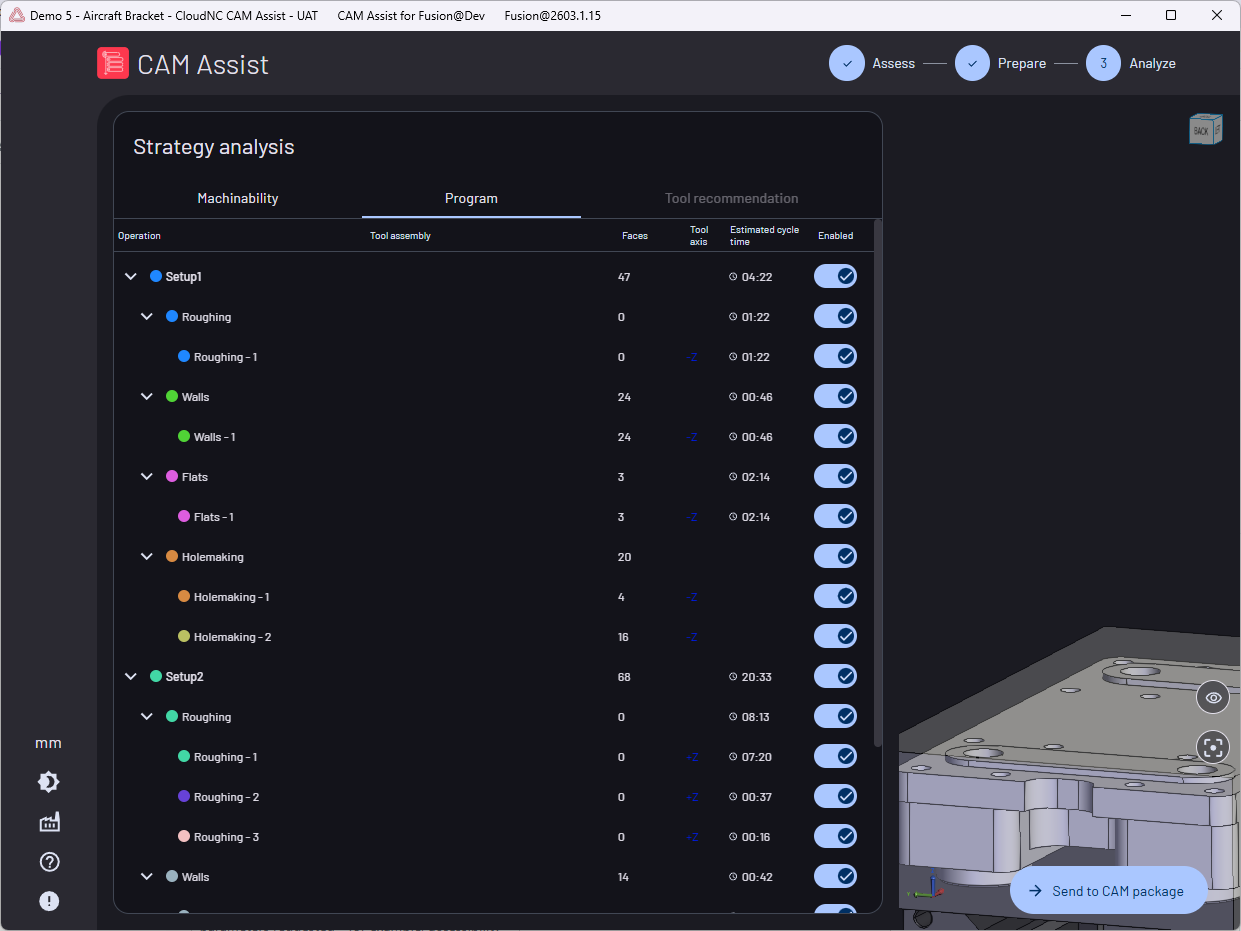

프로그램 탭은 설치 및 유형별로 그룹화된 생성된 작업의 구조화된 보기를 제공합니다. 각 작업에 대한 다음 정보가 표시됩니다:
|
설정 또는 작업 그룹을 클릭하면 그룹의 모든 작업에 의해 완료된 모든 면이나 제거된 볼륨이 강조 표시됩니다.
기술 메모
사이클 타임 계산
CAM Assist에 의해 계산된 작업 사이클 타임은 첫 원리에서 계산된 달성 가능한 사이클 타임의 근사값입니다. 물리적 기계 특성(예: 가속도)은 고려되지 않으며, 선이나 연결 이동도 포함되지 않습니다.
거칠게 가공하는 작업의 경우, 사이클 타임은 제거해야 할 재료의 볼륨과 선택한 도구의 재료 제거 속도를 사용하여 절단 매개변수 값으로 계산됩니다.
마무리 작업의 경우, 사이클 타임은 추정된 절단 거리와 선택된 도구의 절단 매개변수에서의 이송 속도를 사용하여 계산됩니다.
```
